Столбчатый заглублённый и незаглубленный фундамент из блоков
Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.
Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.
Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки
Требуемые инструменты
Для сооружения фундамента понадобятся:
- строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
- лопата штыковая;
- лопата совковая;
- ручная тачка;
- трамбовка (ручная или вибро-);
- молоток резиновый;
- гидроуровень (или лазерный нивелир);
- рулетка.
Пошаговое создание столбчатого фундамента
- Выбираем место для строительства.
Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.
Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.
- Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
- Засыпаем туда щебень, заливаем его водой, утрамбовываем.
Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.
- Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
- Сооружаем ростверк из деревянного бруса.
Соединяем его дощатыми рёбрами жёсткости.
Зависимость выбора блочного фундамента от характеристик участка
Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.
Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.
Грунт
Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:
- Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
- Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
- Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.
Тип грунта может различаться даже на соседних участках
Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.
Таблица: минимальная глубина заложения фундамента в песок и глину
| Почва | Минимальное заглубление (м) | |
| 1 | Песок | 0,5 |
| 2 | Глина | 0,7 |
Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.
Чтобы проверить почву, нужно поместить образец в стакан с водой
Грунтовые воды
Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.
Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента
Глубина промерзания
Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.
Глубина промерзания — фактор, влияющий на глубину заложения фундамента
С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.
Водяные «линзы»
Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».
При наличии в почве «линз» используется только свайно-ленточный фундамент
Выбор фундамента
От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.
Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.
Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.
Преимущества ФБС-блоков
Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды
ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:
- Высокий показатель морозостойкости.
- Большое разнообразие выпускаемой продукции.
- Невысокая цена изделия.
- Невосприимчивость блока к влиянию окружающей среды.
При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.
Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента
Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.
С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.
Пошаговая инструкция строительства сборного фундамента из готовых ФБС
Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.
Шаг 1
Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:
- По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
- По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.
Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.
Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.
Шаг 2
Земляные работы при строительстве фундамента из блоков ФБС своими руками.
Варианты:
- Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
- Дом с подвалом. Вариантов два:
- роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
- роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.
Шаг 3
На дно траншеи засыпается слоями песчано-гравийная подушка.
Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.
На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.
Строительство фундамента из блоков ФБС в обводненных грунтах требует:
- дренажного стока, который делается, например, в песчано-гравийной подушке;
- или прокладки дренажных трубопроводов по периметру фундамента.
Шаг 4

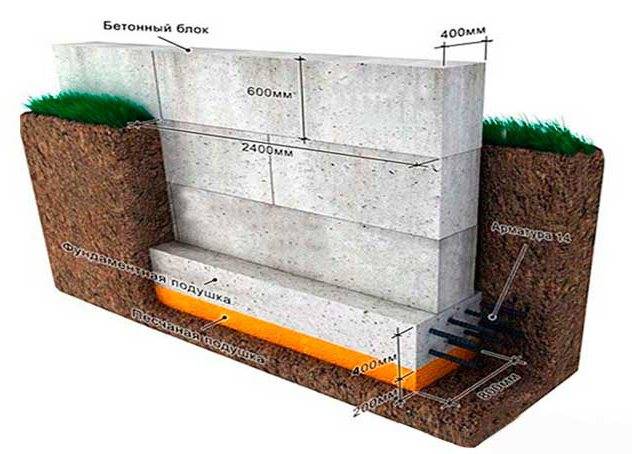

Монтаж фундамента из ФБС или их раскладка в траншее.
Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.
Как класть блоки ФЛ на фундамент?
- При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
- Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
- Установка производится на ЦПР.
Шаг 5

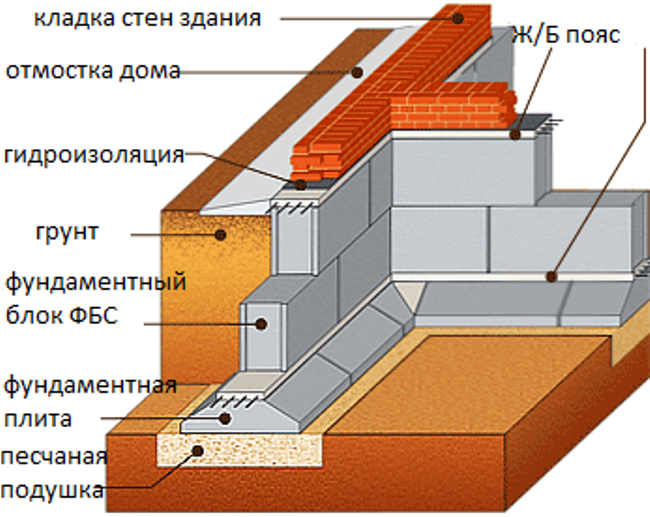

- Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
- Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
- Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
- При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.

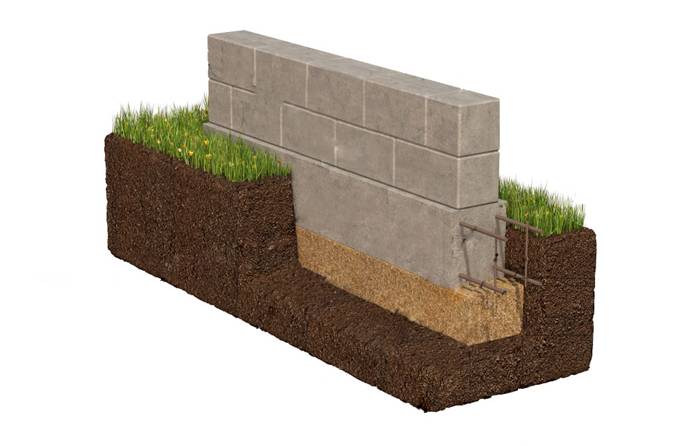

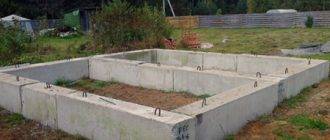

Создание основания из блоков ФБС
Постройка базиса во многом зависит от качества почвы. Так, если здание возводится на песчаном грунте, создание подушки для фильтра не потребуется, так как почва самостоятельно будет пропускать влагу. Подробнее о подобном основании смотрите в этом видео:
Противоположная ситуация с агрессивной почвой, такой как кислый грунт. В таких условиях нужно будет позаботиться о защите блоков и для этого придется применить гидроизолирующие смеси. Их использование поможет увеличить срок эксплуатации фундамента и блоков.
Не монтируйте такой фундамент самостоятельно в мерзлом грунте
В условиях мерзлого грунта возведение основания – наиболее тяжелый процесс. В таких случаях потребуется обратиться за помощью к специалистам. Иначе при самостоятельном выполнении возможно допущение ошибки, которая навсегда испортит конструкцию основания и самого здания.
После проведения анализа почвы, можно переходить к возведению базиса, учитывая следующие нюансы:
Если привлечение специальной техники не планируется, рекомендуем приобрести блоки небольших размеров.
Чтобы добиться качественного результата, проведите разметку.
Не забывайте утрамбовывать слои подушки.
Траншеи нужно будет перекрыть с помощью досок. Это поможет предотвратить осыпание её стенок.
Начинать монтаж рекомендуется с углов и мест пересечения.
Не забывайте постоянно контролировать выполняемую работу
Особое внимание обратите на расположение ключевых блоков и ровность линий.
При малейшей ошибке или погрешности старайтесь по возможности сразу ее исправить.
Укладка блоков происходит кирпичным способом, в смесь в обязательном порядке добавляется гидроизолирующий раствор.
На каждом ряду необходимо сделать армопояс.
Для дальнейшей проводки коммуникации обязательно потребуются технические отверстия.
Понадобится сделать влагозащитное покрытие, в качестве которой можно применить битумную мастику.
Технология производства работ

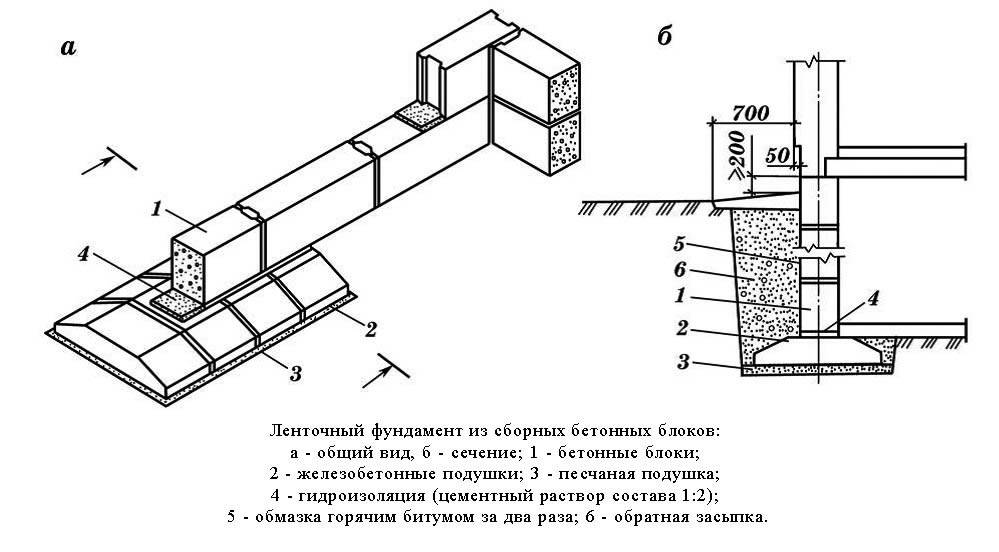

Схема устройства сборного фундамента
Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.
Подготовительный этап
На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве
Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение
Земляные работы
Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

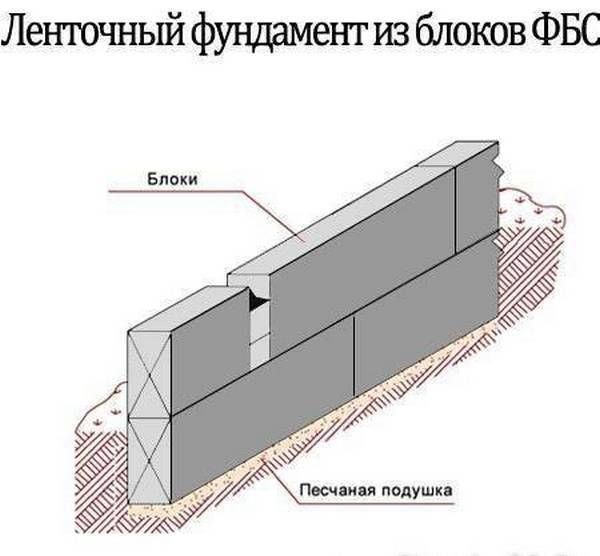

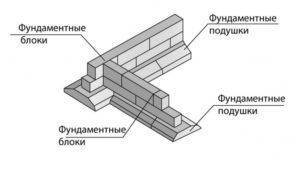

Схема укладки блоков ФБС
При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.
Подготовка основания
На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.
Монтаж сборных элементов
Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.
Укладка фундаментных элементов
С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.
Завершающий этап сборки фундамента
После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.
Видеопример укладки блоков ФБС:
Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.
Основные этапы работы
Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.
- Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
- План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
- Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
- Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
- Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
- Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
- Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
- Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

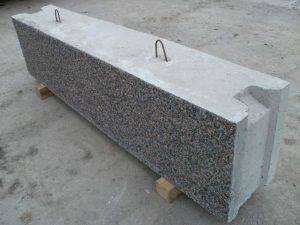

Преимущества и недостатки блоков ФБС
Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.
Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.
Для подъема необходим кран
Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.
Создание конструкции
Мы попробуем представить понятную пошаговую инструкцию, объяснив все этапы,
Начало
Прежде чем планировать строительство основания, нужно изучить особенности грунта, на котором оно будет возводиться. Не менее важны и конструктивные особенности здания. Всё это в сумме влияет на создание основания.
Теперь скажем о том, что нужно учесть при планировании фундамента из ФБС. Вот несколько пунктов, которые влияют на будущую конструкцию:
- Тип почвы.
- Уровень нахождения грунтовых вод.
- Габариты дома (в т.ч. этажность).
Важны вещи и помельче — например, способ проведения коммуникаций. Возможно, будет смысл приобрести специальные ФБС блоки, которые имеют в конструкции готовые решения (мы о них уже говорили)
Очень важно провести проверку на предмет возможности прохождения по участку различных труб вроде газовых, чтобы не натолкнуться на них во время проведения работ
Когда на бумаге созданы все необходимые схемы, можно переходить к земле. Чтобы обозначить контуры будущего фундамента, можно использовать колышки (вбивающиеся примерно в метре от углов) и шнуры (при натяжении которых нужно учитывать цокольные особенности и ширину блоков).
Монтажные работы
теперь можно переходить к работам по выемке грунта.
- Дом планируется с подвалом.
- Грунт характеризуется рыхлостью.
- Вы будете делать основание, используя блоки ФЛ.
В остальных случаях проще планировать траншею.
Когда траншея готова, нужно создать качественную опору для блоков (проще говоря — подушку). Для этого можно использовать песок или щебень (или и то, и другое). Подушка должна быть качественно утрамбована, для чего можно арендовать ещё и виброплиту. Ручной способ тоже используют, но это нежелательно, особенно если у почвы наблюдается низкая несущая способность.
По некоторым инструкциям, на дно укладывается гидроизоляция. Другие же предусматривают эти работы только после создания фундамента. В любом случае, защита снизу не помешает, ведь при неправильных расчётах вода может пройти сквозь подушку (особенно если она неправильно сделана).
Теперь возникает очередной и довольно большой вопрос о фундаменте из блоков ФБС: как укладывать эти самые блоки? Первые элементы устанавливаются по углам, далее осуществляется наружная кладка, затем создаются перегородки. Швы между блоками заливаются бетонным раствором. Как уже говорилось, если основание будет иметь больше двух рядов, стыки верхнего и нижнего не должны совпадать. Также не забывайте пользоваться уровнем, чтобы фундамент вышел ровным.

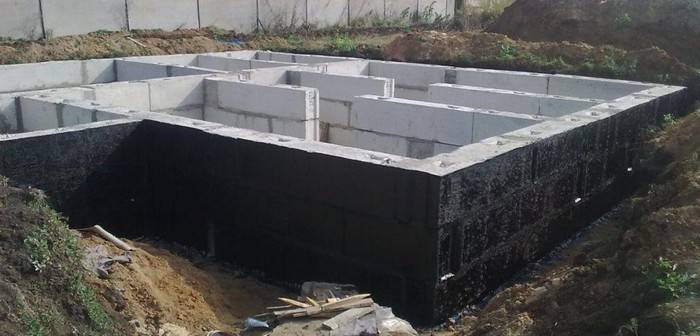

Когда основание готово, его следует защитить от влаги. Гидроизоляцию можно провести следующим образом:
- Уложить сверху рубероид.
- Вертикально промазать блоки мастикой (или же также приклеить битумные рулоны, подогрев их горелкой)

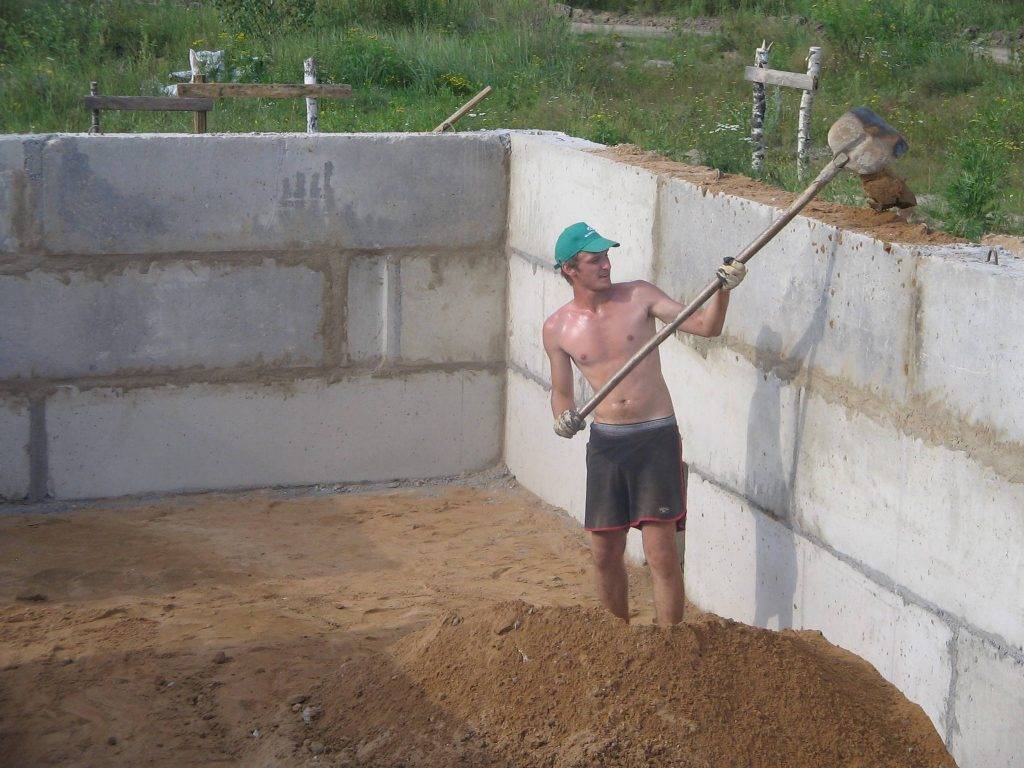

- В промежуток между фундаментом и почвой засыпать песок слоями, утрамбовывая их.
Некоторые строители настаивают на важности армированного пояса. Если Вы решитесь его сделать (а он точно не помешает), сделайте опалубку сверху конструкции, потом — армирующую сетку внутри неё, затем залейте бетон
Всё, фундамент готов.
Как сделать столбчатый фундамент для бани из блоков?
Блоки для столбчатого фундамента
Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.
Незаглубленный столбчатый фундаментПодробная схема устройства каждого столбика фундамента из блоков
Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.
Строительство столбчатого фундамента из блоковОбвязка из деревянного бруса
Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.
Типы
Блоки используются для создания двух конструкций:
- Ленточной.
- Столбчатой.
В первом случае элементы монтируются рядами. Как это делается — рассмотрим далее. Ленточное основание из ФБС в один ряд создаётся для небольших зданий (например, малогабаритной дачи)
Если нагрузка предусматривается посерьёзнее, и фундамент строится двух- или трёхрядным, важно составить проект так, чтобы швы между блоками не совпадали (как, например, при кладке кирпичей). Столбчатый вариант можно возвести на монолитной плите
Особенно актуально это для габаритных двухэтажных коттеджей или, например, больших бань. Правда, в этом случае строительство фундамента обойдётся намного дороже. Если же вы собрались возводить небольшой щитовой или каркасный дом (хозяйственную постройку, баньку или жилое здание) на грунте, мало или вовсе не склонному к пучению, то монолитная основа для фундамента будет ни к чему.
Пошаговая инструкция по монтажу
Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.
От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.
Подготовка траншеи
Рытье траншеи производится по обычной для ленточного фундамента технологии.
Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.
Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.
Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.
Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.
Подушка под основание
Песчаная подушка необходима для коррекции дна траншеи.
Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.
Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).
Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.
Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.
Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.
Укладка блоков
Монтаж блоков производится в два приема:
- Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
- Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.
ВАЖНО!
Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.
Завершающие этапы работы
После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.
Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.
После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.
