Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству фундамента из блоков ФБС

Как сделать фундамент из блоков ФБС

А также, когда планируется построить щитовой дом.

Столбчатый фундамент хорошо подойдет и для деревянных домов.

К ленточному фундаменту прибегают, в основном, возводя легкие, малоэтажные здания, также данное решение идеально для строительства дачного домика из дерева. Не стоит использовать ФБС-блоки как материал для ленточного фундамента в том случае, если на него будут большие нагрузки.

Перед возведением ленточного фундамента в обязательном порядке следует сделать фильтрующую подушку, она изготавливается из двух слоев — песка (толщина 5 сантиметров) и щебня (10 сантиметров). После укладки этих слоев их тщательно утрамбовывают, проливают водой и опять трамбуют.

На самый нижний ряд фундамента лучше всего применять подушечные блоки, если таковой возможности нет, тогда для первого ряда изделия кладутся на бок. Работу по началу возведения фундамента начинают с того места, где пересекаются стены и углы. Затем в обязательном порядке проверяется правильность первого ряда горизонта.

При работе со столбчатым фундаментом также необходимо создать предварительно фильтрующую подушку. Для ее изготовления укладывают сначала слоем 15 сантиметров щебень, а потом слоем в 10 сантиметров белый гравий.

Также необходимо добиваться максимальной плотности подушек, чтобы избегать перекосов установленных на нее блоков. Если такой перекос возникнет, в дальнейшем исправить его довольно сложно.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

• строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
• лопата штыковая;
• лопата совковая;
• ручная тачка;
• трамбовка (ручная или вибро-);
• молоток резиновый;
• гидроуровень (или лазерный нивелир);
• рулетка.

Пошаговое создание столбчатого фундамента

1. Выбираем место для строительства.

2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.

3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.

4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.

6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.

7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
8. Сооружаем ростверк из деревянного бруса.

9. Соединяем его дощатыми рёбрами жёсткости.

Что это такое?

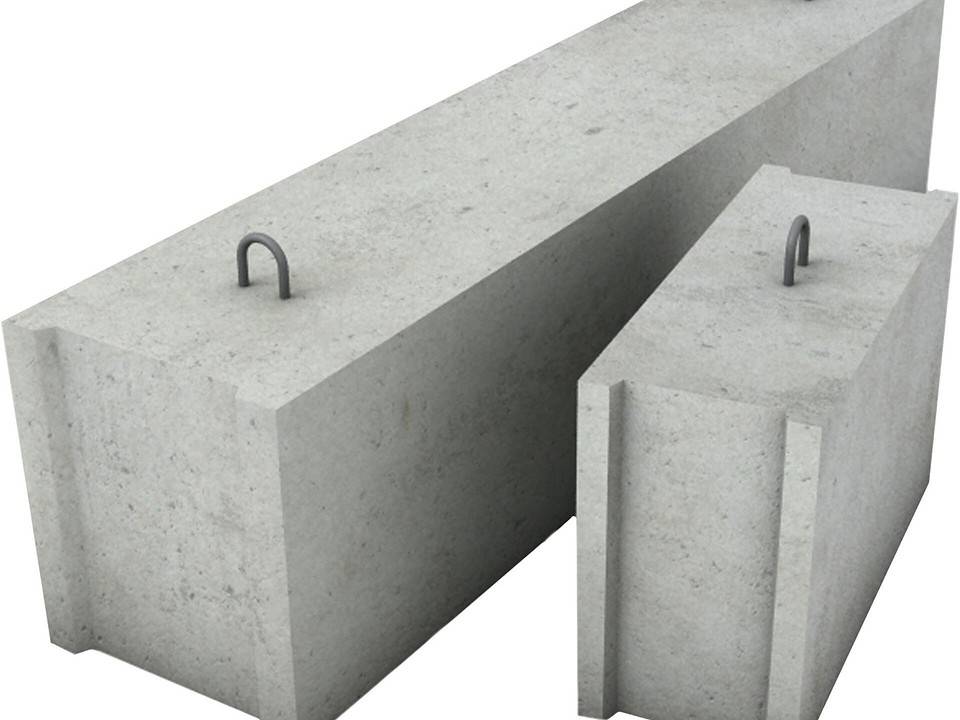

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Из этих блоков может строиться фундамент любого типа. Классический вариант – ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Плюсы и минусы

Можно выделить следующие преимущества ФБС:

• повышенные прочностные характеристики — монолитные блоки имеют прочность порядка 100-200 кг/см2;
• морозостойкость и стойкость к циклам замораживание-оттаивание (не менее 200 циклов);
• водонепроницаемость;
• негорючесть, пожарная безопасность;
• достаточная сейсмоустойчивость;
• высокая скорость монтажа;
• отсутствие необходимости остановки строительства для полного застывания бетона. Даже при изготовлении армопояса требуется минимальное время – до 14 дней.

Следует выделить и определенные минусы блоков:

• затраты на транспортировку габаритных изделий:
• необходимость грузоподъемных механизмов;
• повышенные требования к теплоизоляции;
• ограничения по использованию на высокопучинистых и мягких грунтах.

Недостатки ограничивают применение ФБС при строительстве больших кирпичных или каменных домов, но блоки вполне пригодны при возведении деревянных и каркасных сооружений.

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет 9/12/24 дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

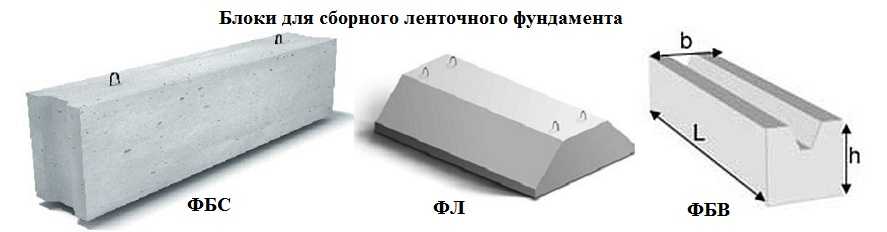

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

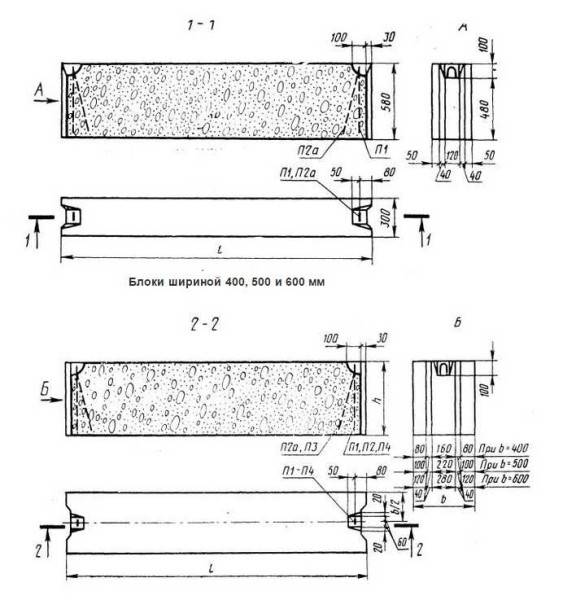

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

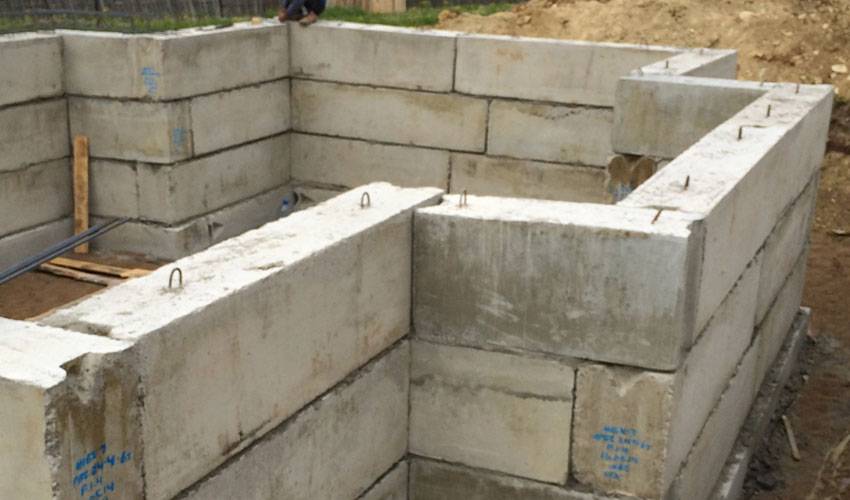

Монтаж фундамента из блоков

Схема устройства столбчатого фундамента из ФБС.

Прежде всего нужно рассчитать необходимые параметры здания, его размеры и массу и в соответствии с этим выбрать тип фундамента, ленточный или столбчатый. При этом вопрос, как сделать фундамент, обязательно должен учесть свойства почвы, на которой будет вестись строительство. Если она имеет достаточно хорошую несущую способность, можно ограничиться столбчатым основанием, если же не слишком надежна, лучше сделать ленточный. После этого можно выкапывать ямы или траншею под основание. Глубина их должна быть ниже уровня промерзания почвы в период зимних морозов примерно на 25-30 см.

На дно ямы или траншеи насыпается слой щебня толщиной 10 см, а на него 5 см крупнозернистого песка, который поливается водой и плотно утрамбовывается. Поверхность после этого нужно тщательно выровнять, устранив все перепады высоты, и проверить с помощью строительного уровня или нивелира. В качестве нижнего слоя гидроизоляции на поверхность в 2 слоя заливается битумная мастика или бетонная стяжка толщиной не менее 2 см. После этого можно начинать кладку блоков.

Таблица размеров и веса бетонных блоков ФБС.

Начинать укладывать блоки необходимо, начиная с углов будущего строения. У ленточного фундамента сначала полностью выкладывается нижний ряд. Все ряды выше кладутся вперевязку, чтобы стык между блоками нижнего ряда упирался в середину верхнего. Скрепляются между собой вертикальные швы кладочным цементным раствором, а горизонтальные при этом еще дополнительно армируются. Выше первого ряда обязательно должны оставляться в кладке отверстия для вентиляции. Верхние ряды ленточного фундамента могут играть роль цоколя здания, возвышаясь над землей.

Гидроизоляция фундамента из блоков ФБС производится не только снизу, но и по всей внешней вертикальной плоскости. Для этого можно использовать современные разновидности мастики или просто полиэтиленовую пленку. Поверх нее кладется утепляющий слой, в качестве которой лучше всего взять плиты пенополистирола. На верхний ряд блоков кладется еще один слой гидроизоляции, а затем армированная бетонная стяжка. После этого можно класть несущие стены.

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

• обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;

• напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;

• оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;

• оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

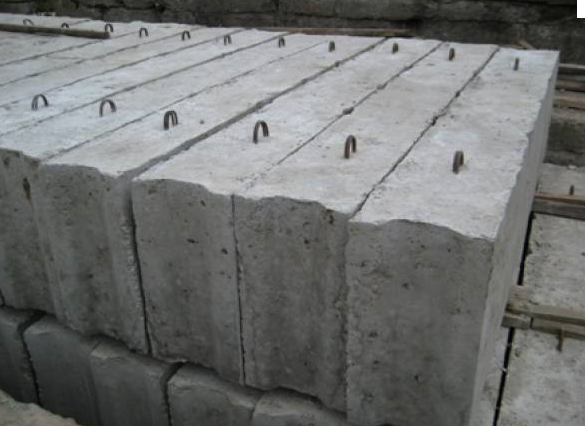

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

• цена сырья;
• стоимость работ по производству;
• траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

• слабая конкуренция – малое количество производств ведет к повышению цен;
• качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
• перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
• объем заказа – оптовикам часто делают скидки.

При выборе и покупке стоит обращать внимание на определенные моменты:

1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

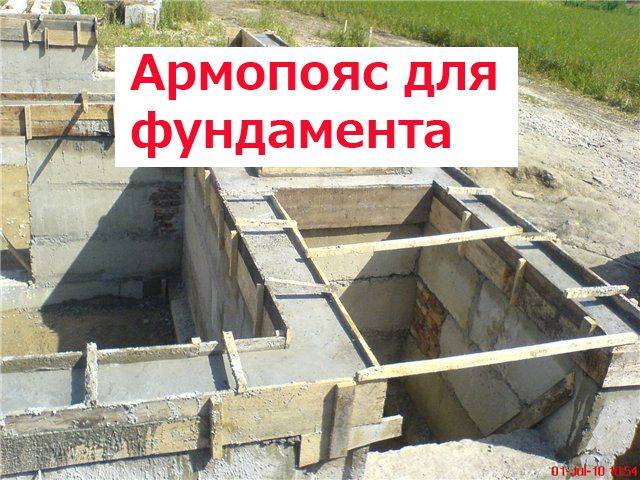

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

С этим читают

Виды

Блоки ФБС изготавливаются по ГОСТ 13579-78. Они классифицируются по таким характеристикам:

1. Конструктивные особенности. В некоторых разновидностях создаются полости для монтажа усиливающего каркаса из арматуры.
2. Размеры и вес. Блоки выпускаются в таком диапазоне размеров: длина – 88, 118 и 238 см; ширина (толщина) – 20-60 см; высота – 28 и 58 см. Масса может колебаться в пределах 300-1300 кг. Облегченные блоки легко укладываются вручную. Для крупноблочных ФБС требуется грузоподъемная техника.
3. Используемый бетон. Он определяет плотность блоков, прочностные и иные параметры. Для изготовления может использоваться тяжелый бетон плотностью до 2400 кг/куб.м, силикатный бетон плотностью до 2000 кг-куб.м и керамзитобетонные растворы плотностью до 1800 кг/куб.м. Наиболее распространенные варианты: бетоны марки М100 (В7,5), М150 (В12,5) и М200 (В15).
4. Шероховатость поверхности: гладкие или шероховатые ФБС. Последний тип облегчает оштукатуривание.

Стандартная маркировка блоков состоит из букв ФБС и нескольких групп цифр, а также буквы в конце. Пример: ФБС 12-3-6 Т расшифровывается, как фундаментный строительный блок с округленной длиной 12 дм (фактически 118 см), шириной 3 дм, высотой 6 дм (фактически 58 см), изготавливаемый из тяжелого бетона (Т).

В буквенном обозначении может присутствовать П (пористый, керамзитобетонный раствор) или С (силикатный бетон).

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

• Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
• Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
• ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
• Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

• Цена.
• Использование специальной техники для монтажа.
• Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Технология установки фундаментных блоков ФБС

Под аббревиатурой ФБС понимают блоки фундаментные, стеновые. Некоторые строители называют их стенами подвальных помещений. Основное предназначение изделий – сооружение всевозможных конструкций, которые можно эксплуатировать от -70° мороза до +50° жары. Монтаж блоков возможен на любом типе грунта в любом климатическом регионе страны.

Подготовка подошвы

Установка фундаментных блоков начинается после разбивки осей будущего основания. Стартует эта процедура с выноса на местность углов фундамента и всех его осей. Для этого используются «скамейки» обноски и ручной обмер всех параметров.

Монтаж ФБС производится на хорошо утрамбованную подушку из песка-отсева, если проектная документация не предписывает устройство иного типа основания. Грунта в подошве выравнивается строго по проектным ориентирам.

Что касается участков с песчаным грунтом, подушку на них можно не делать – достаточно хорошо уплотнить саму почву. Если монтаж будет производиться на песчаную подложку, ее толщина должна быть более 5-ти см, оптимальное же значение – 10 см.

Песчаное основание под блоки ФБС должны выступать с каждой стороны на 20-30 см, это предотвратит свисание фрагментов с опоры. Чтобы увеличить несущую способность основания будущего здания и несколько компенсировать вес блоков ФБС, в качестве основания выкладываются специальные подушки – ФЛ. Эти строительные элементы выполняют единственную функцию – расширяют подошву опоры.

Непосредственно сам монтаж

Ручной монтаж фундаментных блоков практически невозможен, поэтому для работ привлекается подъемная техника. Связано это в первую очередь с тем, что вес фрагментов будущего основания немаленький.

Диапазон размеров ФБС чрезвычайно широк

Началу строповки должен предшествовать тщательный осмотр положения крана – гусеницы и колеса машины должны располагаться за границами призмы возможного обрушения.

Монтаж выполняется поэтапно и подразумевает соблюдение определенной последовательности действий:

1) укладка угловых маячных блоков, а также разметка опорами участков стенового пересечения;

2) натяжение по грани угловых маяков причалки, равнение по ней промежуточных блоков;

3) когда закончен один ряд, причалка поднимается выше и все равно выступает ориентиром;

4) расположение блоков согласно плану контролируется по рискам, нанесенным на верхние грани фундамента, при этом используется отвес или теодолит;

5) при неровной укладке блока он поднимается краном, основание выравнивается и фрагмент опускается обратно. Тягать блоки и применять ручной способ формирования основания – неразумно;

6) установка ФБС ведется «вразбежку» по типу кирпичной кладки – блоки фиксируются на цементном растворе, число рядов – от 3 до 5.

Кладка стеновых блоков производится на раствор, вертикальные швы – перевязываются на глубину до 40 см (зависит от типа грунта: просадочные, сильносжимаемые, набухающие и т.д.).

Некоторые особенности процесса

Вес конструкции не позволяет повсеместно использовать ручной метод формирования фундамента, но в частном домострое встречаются случаи самодельного производства блоков более меньшего объема и устройство на их основе опоры для дома. Ручной способ перемещения заводских блоков ФБС, вес которых варьирует в диапазоне 0,31-1,96 т, физически невозможен.

Перед укладкой на подошву стеновые блоки очищаются от грязи, смачиваются водой из шланга и располагаются на цементном растворе толщиной 20 мм. В вертикальные зазоры по ходу монтажа наливается раствор, который в обязательном порядке штыкуется для избавления от воздушных пустот.

Если длины всех блоков, уложенных в одну линию, недостаточно для стороны здания, строители делают между строительными фрагментами промежутки. В эти зазоры помещают доборные блоки или монолитные вставки, именуемые пломбами. Кроме того, часто между ФБС элементами оставляют промежутки для прокладки инженерных коммуникаций.

Когда выполнен полный монтаж фундаментных блоков, излишки раствора срезаются, а недостатки – заполняются снова .

Важно: толщина блоков фундамента не обязательно должна быть шире стен основного здания, но максимальный свес стены с одной стороны не может превышать 13 см
