Как рассчитать угол наклона крыши: используем калькулятор

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

  • Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
  • Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
  • По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

  • Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
  • По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
  • Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.
  1. Мауэрлат выноситься на требуемую длину за стены строения.
  2. К крайним стропилам крепят дополнительные элементы – кобылки.

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

  • На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
  • В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

  • Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
  • Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
  • Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Расчет угла ската крыши

Как рассчитать угол ската или высоту фронтона?

На представленном рисунке применены следующие условные обозначения:

— Lc — длина стропильной ноги;

— Lbc — высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд – ширина дома;

— А – выбранный или рассчитываемый угол наклона ската.

Если вспомнить базовый школьный курс тригонометрии и вооружиться калькулятором, то не представит никакого труда рассчитать все параметры будущей крыши, опираясь на исходные величины. Ширину здания несложно промерить, а в качестве второго параметра может выступать либо желаемая высота фронтона, либо выбранный угол ската кровли.

Итак, если за основу берется ширина здания и планируемая высота фронтона, то угол ската несложно рассчитать формулой:

TgA = Lbc Lсд

Если же в основу расчетов принимается выбранный угол ската кровли, то высота фронтона будет равна:

 Lbc = TgA× Lсд

Теперь несложно рассчитать и длину стропильной ноги:

Lc = Lсд СosА

При этом не забываем, что длина стропила, вычисленная подобным образом – это только до пересечения с плоскостью стен, без учета козырьков с фасадной и тыльной стороны здания.

Уклон угла ската выбирается в зависимости от некоторых критериев, одним из которых является выбранный вид кровельного материала, так как для каждого из них рекомендовано выбирать определенное значение или параметр, максимально близкий к нему, например:

— Профнастил требует уклона не менее 8º.

— При применении металлочерепицы, можно делать крышу со скатом в 30º.

— Для шифера хорошо подойдет величина угла в 20—30°.

— Для рулонных кровельных материалов, таких, как рубероид, а также другой мягкой кровли рекомендован угол уклона ската от 5—7°, но не меньше.

Кроме вышеперечисленных данных, нужно разбираться, какие виды стропильных систем бывают.

Общие сведения по результатам расчетов

  • Угол наклона боковых стропил
    – Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.
  • Угол наклона коньковых стропил
    – Угол наклона верхнего (пологого, конькового ската), висячих стропил.
  • Площадь поверхности крыши
    – Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • Количество рубероида
    – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Площадь мансардного этажа
    – Площадь мансарды без учета площади под боковыми скатами.
  • Длина боковых стропил
    – Длина стропила бокового ската, наслонных стропил.
  • Длина коньковых стропил
    -Длина стропила конькового ската, висячих стропил.
  • Рекомендуемое сечение стропил
    – Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество и объем стропил
    – Общее количество и объем стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
    – Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
    – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
  • Количество и объем досок обрешетки
    – Общее количество и объем досок для обустройства обрешетки всей кровли.

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

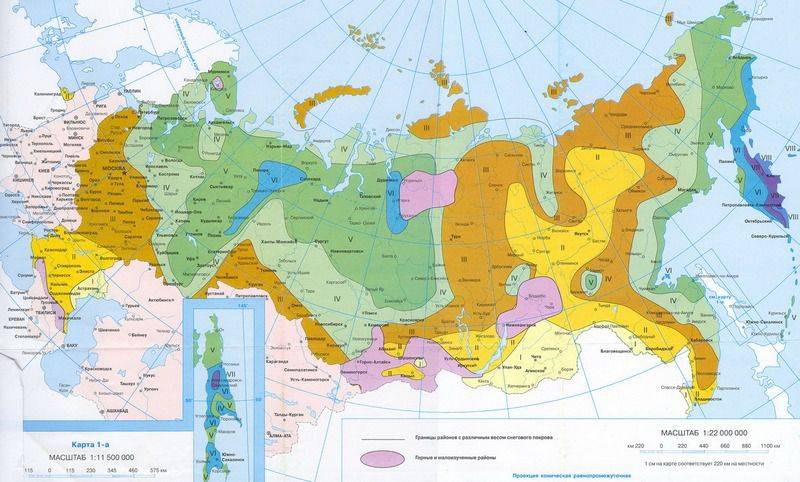

Нагрузка от снежной массы

Если наклон крыши будет составлять 30, то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 45, то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 10. Максимальное значение — это 60.

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

Нагрузка от снега

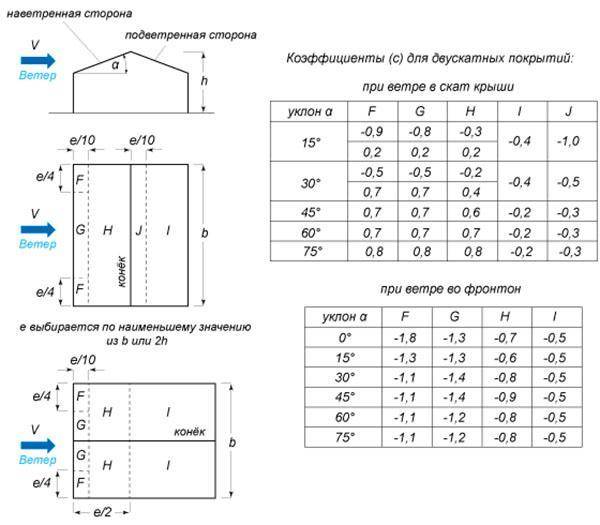

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

ВАЖНО!
Необходимо предусмотреть ту критическую нагрузку, состоящую из постоянных и динамических воздействий, которую сможет выдержать крыши.

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса

К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела. Если не учесть данный факт, то кровля может не выдержать.

Комбинированная нагрузка

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы17°
Профнастил

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материалаРекомендуемый угол наклона минимальный/максимальныйКакой наклон ската делают чаще всего
Кровля из толя с посыпкой3°/30°4°-10°
Двухслойная толевая4°/50°6°-12°
Цинковая с двойными стоячими фальцами3°/90°5°-30°
Шпунтованная черепица с 4-мя желобками18°/50°22°-45°
Голландская черепица40°/60°45°
Обычная керамическая черепица20°/33°22°
Профнастил и металлочерепица18°/35°25°
Асбоцементный шифер5°/90°30°
Искусственный шифер20°/90°25°-45°
Солома или камыш45°/80°60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Влияние типа материала на угол наклона

Важным фактором в определении правильного положения крыши является выбор материала для настила. К примеру, применяя мягкую кровлю, наклонный угол будет существенно меньше, нежели при перекрытии шифером.

Ондулин и профнастил

В первом и во втором случае показатель наклона может колебаться в пределах от 9 до 250.

Кроме того, профлист можно использовать, если крыша постройки находится под углом от 50. При наклоне более 100, нахлест при укладке материала нужно увеличить, а в стыки нанести уплотнительную ленту.

Однако в варианте с ондулином не рекомендуется превышать показатель в 150, дабы не усложнять процесс монтажа покрытия.

Обязательное условие использования этих видов материалов – это наличие постоянного воздухообмена в подкровельной части крыши.

Шифер

Для этого типа строительных изделий минимальный показатель наклона составляет 200, максимальный – 300.

От величины угла зависит и, каким будет нахлест между листами. Чем больше градус, тем сильнее каждый элемент накладывается друг на друга.

В случае с волнистым шифером, если угол наклона находится в пределах 100, то обрешетка делается сплошной. При показателе выше 150 шаг составляет от 45 до 60 см.

Металлочерепица

При укладке под углом от 10 до 200 обязательно нужно обработать все стыки герметиком. Если же показатель находится в пределах 20–300, такой надобности нет.

Другие виды

Гибкая черепица используется при наклоне крыши в 11–180.

Для навеса из поликарбоната минимальным уклоном считается угол в 300, а оптимальным показатель в 500.

При использовании сэндвич-панелей для настила кровли необходимо придерживаться минимального уклона в 50.Такой вариант подойдет, если поверхность сделана сплошным пролетом без стыков. В противном случае угол должен быть не меньше 70.

Керамическая черепица применяется, если угол кровли составляет минимум 220. Но поскольку материал имеет большой вес, для настила односкатных крыш используется довольно редко.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер – это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) – горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем – 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровлиМинимальный уклон крыши
в градусахв %в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3°до 5%до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от15
Фальцевая кровляот 4°
Ондулин1:11
Волнистые асбоцементные листы (шифер)161:6
Керамическая черепица11°1:6
Битумная черепица11°1:5
Металлочерепица14°
Цементно-песчанная черепица34°67%
Деревянная кровля39°80%1:1.125

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H / L , то есть Н= l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S2= H2+ L2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:


Значения тригонометрических функций от величины углаИсточник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Диаграмма распределения крыш по крутизне ската

Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.

У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.

Обратимся к уже рассматриваемому ранее рисунку (схема .). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально допустимое значение крутизны ската):

. – это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.

. – натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.

. – рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.

. – аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.

. – аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.

. – рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.

. – волнистые асбестоцементные листы (шифер) унифицированного профиля.

. – черепичное глиняное покрытие

9 – асбестоцементные листы усиленного профиля.

10 – кровельная листовая сталь с развальцовкой соединений.

11 – шиферное покрытие обычного профиля.

Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.

Зависимость высоты конька от угла наклона крыши

Для тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.

Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.

В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.

Графическая схемаОсновные тригонометрические соотношения
Н – высота конька
. – длина ската крыши
L – половина длины пролета (при симметричной двускатной крыше) или длина пролета (при односкатной крыше)
. – угол ската крыши
tg α = H / LН = L × tg α
sin α = H / SS = H / sin α

Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
