Система УНИВЕРСАЛ
Рамная опалубка системы «Универсал» полностью соответствует своему названию: помимо основного назначения для устройства колонн она может быть использована для возведения монолитных стен и элемента отсечек. Параметры и характеристики:
- при размере щитов 3 Х 0,75м возводятся колонны шириной в сечении от 15 до 60 см;
- при размере 3 Х 1м диапазон ширины сечения от 20 до 85 см;
- высота элементов от 1 до 3,3м;
- выравнивающие шины и замки позволяют набрать колонну в высоту до 7,5м;
- допустимое давление залитой в конструкцию бетонной смеси 80 кН\м2;
- система комплектуется шкворнями, консолями подмостей, подкосами, гайками в минимальных количествах по сравнению с аналогами;
- характеризуется быстротой монтажа и демонтажа;
- от загрязнений используется специальное порошковое покрытие.
Для чего используют опалубку?
Опалубка — это вспомогательная конструкция. Она используется, чтобы придать форму и нужные параметры, бетонным и железобетонным конструкциям. Например: стенам, фундаменту, перекрытиям, колоннам. Данная конструкция нужна лишь на определённый промежуток времени.
Опалубка колонн
Колонны совмещают в себе функции опоры и прекрасного элемента декора
Поэтому очень важно качественно и аккуратно вести строительство
При монтаже опалубки колонн нужно обращать внимание на место, куда будет устанавливаться конструкция. Не должно быть различного мусора наслоений и поверхность должна быть ровной
Пилястры в интерьере
Такое декорирование поможет выделить определенную зону в комнате. Если разместить две пилястры на стене, тем самым вы выделите место под фото в рамках, картины или любой другой настенный декор. Для углубления в стене под полки или под домашний кинотеатр можно сделать окантовку. Спальную зону с нишей для кровати (или же если кровать скрывается в стене полностью) будет нелишним выделить аккуратными пилястрами.
Другим удачным решением будет украсить пилястрами дверной проем или арку , разделяющую две комнаты. Таким же образом можно выделить нишу с полками. Фото оригинальных решений по использованию пилястр можно увидеть в опубликованных каталогах работ известных дизайнеров интерьера.
Из этой статьи вы узнаете, как самостоятельно выполнить облицовку фасадной части камина деревянными резными элементами. Мы расскажем о правилах расчёта шаблона, нюансах монтажа и подгонки, пропитки и окраски деталей. В статье указаны основные размеры и принцип сборки конструкции портала.
Камин — атрибут роскоши. В большинстве случаев его устройство связано с ответственными и дорогостоящими работами. Завершающая стадия — облицовка — требует тщательно продуманного дизайна и высокой квалификации мастера. Отделочные работы по камину мы разделим на этапы.

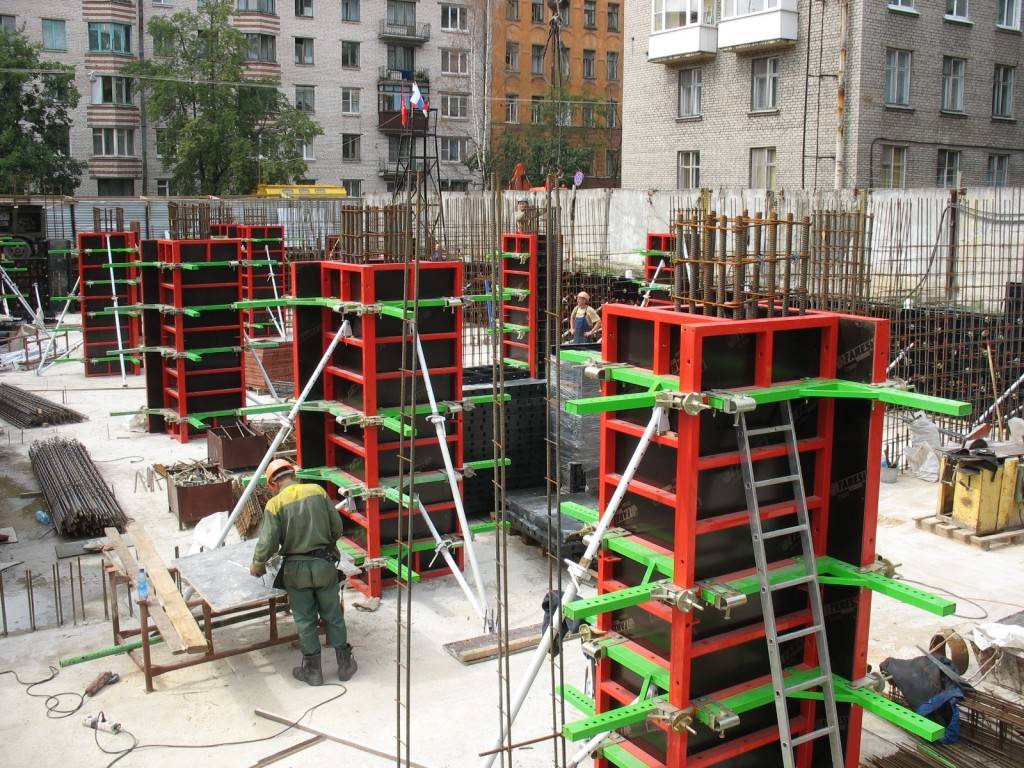

Опалубка для колонн квадратной и прямоугольной формы
Эту разновидность колонн наиболее широко применяют как в промышленном, так и в индивидуальном строительстве.
Самый распространенный вид съемной опалубки для обустройства таких колонн – крупнощитовая опалубочная система. Универсальные щиты (их размеры: ширина – 0,4÷1,2 м, высота – 1,0÷3,3 м) позволяют быстро смонтировать опалубку для квадратных колонн (сечение которых от 0,2⨯0,2 м до 1,0⨯1,0 м).
Продольные технологические отверстия для крепежных элементов (шкворней) позволяют создать опалубку прямоугольного сечения. Для одной колонны необходимы: щиты (4 штуки, собранные в «мельницу»), шкворни со специальными обтяжными гайками (для колонны высотой около 3 метров, как правило, достаточно 16 комплектов) и откосы (минимум 2 двухуровневых опорных).
Популярность такой системы обусловлена:
- простотой и высокой скоростью монтажа и демонтажа;
- возможностью формирования сечения колонны в соответствии с требованиями проекта;
- долговечностью (от 80 до 200 циклов бетонирования в зависимости от производителя и материала щитов).
Еще один распространенный в современном строительстве вид опалубочной системы при строительстве колонн – балочно-ригельная. Основными элементами такой конструкции являются опалубочные плиты, стальные ригели, балки различного размера и крепежные детали. Эту разновидность опалубочной системы легко адаптировать для создания колонн квадратного, прямоугольного и даже восьмигранного сечения. Такая стальная опалубка колонн обладает наибольшей прочностью и долговечностью по сравнению с другими материалами (ламинированной ДСП, пластиком или щитами из досок и фанеры).
Аренда и покупка опалубки
Инвентарная опалубка крупно- и мелкощитовая рассчитана на использование в коммерческих целях. Индивидуальному застройщику для возведения собственного дома, даже из монолитного бетона, нет смысла приобретать промышленно изготовленные щиты.
При невозможности самостоятельного изготовления, вариант аренды опалубки вполне реален, расходы на аренду сопоставимы со стоимостью материалов при самостоятельном изготовлении. Особенно интересен вариант аренды крупнощитовой опалубки для возведения монолитных стен. Обычно высота одного такого щита составляет три метра, что соответствует высоте этажа. В этом случае одноразовым заказом бетона можно возвести сразу всю коробку дома, что должно принести значительную экономию средств и времени.
Для заказа щитовой опалубочной системы фундамента или стен своего дома достаточно знать размеры предполагаемых монолитных конструкций, остальной расчёт обычно делают специалисты фирмы-арендодателя.

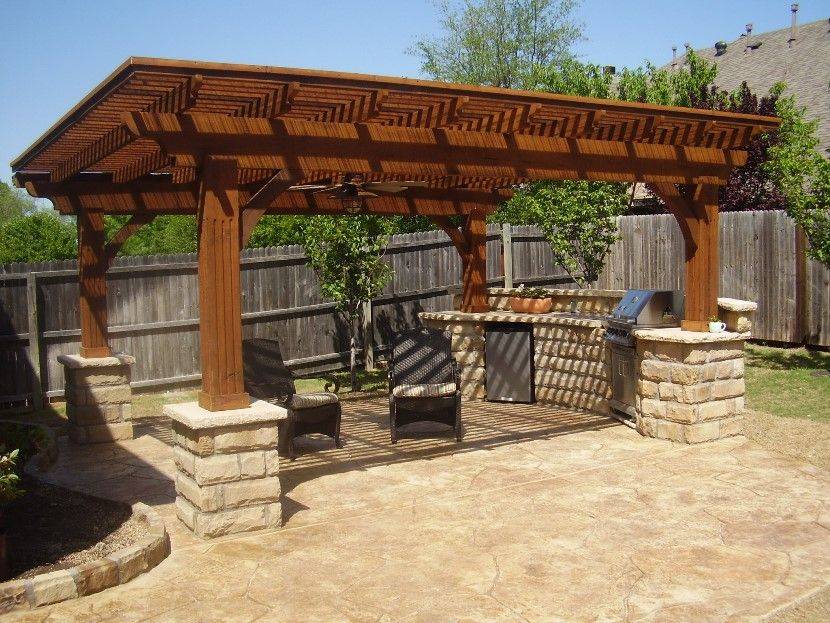

Колонная опалубка для беседки
Для беседки обычно выделяется самый уютный уголок участка, так как в ней проводятся свободные часы отдыха, в которые приятно посидеть на свежем воздухе, за накрытым столом с друзьями или членами семьи. Кроме того, беседка является одним из ключевых элементов ландшафтного дизайна. Поэтому стоит тщательно заранее продумать, из какого материала она будет возведена. В зависимости от этого выбора определяется и конструкция фундамента под эту постройку, а также опалубка для его заливки.

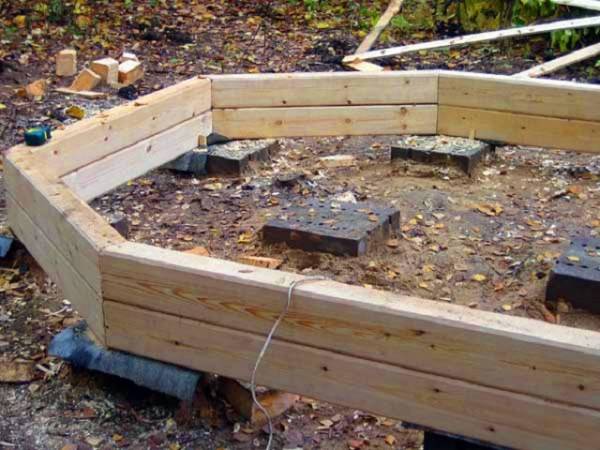

Беседки обычно не бывают излишне массивными, так что под них нет особого смысла заливать сплошную ленту или монолитную плиту. Самым распространенным вариантом основания в данном случае является столбчатый фундамент. И возвести его поможет колонная опалубка для беседки.
Опалубка прямоугольных колонн
Опалубку прямоугольных колонн (рис. 3.) собирают из 2 пар щитов на гвоздях. Ширина одной пары закладных щитов 8 равна ширине одной из сторон колонны, а ширина другой пары накрывных щитов 9 – ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами 4, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.
 |
Рис. 3. Опалубка прямоугольных колонн: а – короб в собранном виде; б – хомут стальной; в – крепление короба колонны подкосами; 1 – дверка; 2 – короб; 3 – вырезы для ввода опалубки балок; 4 – хомуты; 5 – клинья; 6 – рамка основания; 7 – отверстия для клиньев; 8, 9 – щиты; 10 – упорная планка; 11- рамка; 12 – пробка; 13 – подкос |
Опалубку колонн устанавливают следующим образом. Вначале на фундаменте (подколеннике) размечают оси колонн. В процессе бетонирования в фундаменты были заложены деревянные пробки.
После разметки осей колонн на фундамент кладут рамку 6 таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте, и закрепляют гвоздями за деревянные пробки. Затем подносят щиты и приступают к сборке короба, устанавливая его в рамку.
Далее проверяют внутренние размеры, совпадение осей арматуры колонны с осями опалубки, вертикальность опапубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивками. После раскрепления колонны ее основание очищают от мусора и промывают через дверку 1.
Опалубка:
– Стационарная деревянная опалубка. >>>
– Опалубка балок и прогонов. Опалубка стен. >>>
– Унифицированная опалубка. >>>
Ошибки при строительстве опалубки
- Экономия на материалах. Не стоит собирать щитки из тонких досок или других непрочных материалов. При сильном давлении происходит прогиб, а укрепить конструкцию, заполненную бетонной смесью, очень тяжело.
- Неправильная сборка. Все части сцепляют таким образом, чтобы не осталось щелей и зазоров или произойдет утечка жидкого бетона. Тогда затвердевание будет неравномерным. Кроме того, высота щитков должна превышать разметку по проекту как минимум на 10 см.
- Отсутствие гидроизоляционного материала. Защищает от влаги: полиэтилен или битумная мастика.
- Отсутствие дополнительных соединений между частями сборной конструкции, подпорок и откосов, предотвращающих опрокидывание. Если не предусмотреть этот момент, давление фундамента приведет к видимой деформации контура.
- Незакрепленные клинья, которые выравнивают боковые щитки, могут не выдержать вибрации при воздействии специального оборудования для разравнивания залитой смеси. В результате стенки развалятся.
Метки: заливка, опалубка, рука, свой
« Предыдущая запись
Одноразовые опалубки
Одноразовые опалубки с фиксированной формой и размером сечения. Применение таких приспособлений является, пожалуй, самым удобным и простым способом заливки.
В качестве одноразовой конструкции используются специально изготавливаемые для этой цели цилиндры из прочного картона или пластика, толщиной от 3 до 22 мм. Диаметр картонных труб может варьироваться от 110 до 1250 мм, а длина таких форм — достигать 12000 мм. При этом такая опалубка не отличается большим весом. Так, один погонный метр картонной опалубки, имеющий самый большой диаметр и самую большую толщину стенок, составляет 40 кг.
Картонные одноразовые трубы – отличное решение для создания колонной опалубки Цилиндры не имеют продольного соединительного шва, так как картон, формирующий стенки, навивается по спирали. Это придает таким изделиям требуемую устойчивость к направленной изнутри нагрузке.
Внутренняя поверхность подобных цилиндров пропитывается водоотталкивающими веществами. Эта мера не позволяет воде из свежезалитого раствора впитаться в картон или просочиться наружу, и дает возможность бетону созревать и набирать прочность в естественных, наиболее благоприятных условиях.
Не следует думать, что картон ассоциируется с чем-то непрочным и поддающимся размоканию. Такое опалубочные цилиндры — совершенно водонепроницаемы и спокойно выдерживают распирающую нагрузку залитого в них бетона.
Приобретением таких опалубочных цилиндров необходимого диаметра можно избавить себя от излишних работ по сборке и разборке многоразовой конструкции, гарантированно избежать протечек воды из раствора, а кроме того – еще и обеспечить весьма надежную гидроизоляцию заглубленной части фундаментных столбов (свай).
Если есть необходимость отдельные столбы фундамента поднять выше других, то картонная опалубка поможет и в этом случае. Поднятую над поверхностью грунта часть трубы временно закрепляют с помощью растяжек или подпорок. Сами цилиндры легко поддаются резке в нужный размер с помощью самых простых инструментов – например, той же ручной ножовки.
С помощью таких картонных опалубочных изделий можно залить и обычные несущие или декоративные колонны, которые нередко становятся одним из элементов беседок. Если такая опалубка применяется для постройки колонн, расположенных выше уровня земли, то после окончательного отвердевания бетона надземная часть картонных стенок срезается.
Необходимо отметить, что в последнее время в строительных магазинах можно найти не только цилиндрическую, но и квадратную в сечении картонную колонную опалубку необходимых размеров.
Еще одним вариантом одноразовой опалубки может стать обычный рубероид, из которого сворачивается цилиндр и укладывается в подготовленную для заливки скважину необходимого диаметра. Минусом подобного способа обустройства фундамента является то, что такие столбики весьма проблематично поднять на значительную высоту над уровнем земли. Просто рубероидная трубка, в силу с особенностей самого материала и непрочности «конструкции», не способна будет справиться с прилагаемой изнутри распирающей нагрузкой – тяжесть бетонного раствора вызовет или деформацию, или даже разрыв стенки.
Самое, пожалуй, доступное решение для колонн, практически полностью заглубленных в грунт – в качестве опалубки «работает» свёрнутый в трубу лист рубероида. Однако, этот способ обустройства опалубки отлично подойдет для фундамента беседки, устанавливаемой на ровном месте. Обычно в таких случаях столбы будут подниматься выше грунта на небольшую высоту, а основная часть фундамента будет расположена ниже поверхности земли. В этом случае рубероид станет хорошей защитой для бетонных столбов от почвенной влаги, так как этот материал традиционно используется в качестве весьма эффективной и долговечной гидроизоляции.
В намеченных разметкой точках отрываются котлованы или пробуриваются скважины под столбы фундамента
Если планируется установить съемную опалубку, на всю высоту колонны, то котлован должен быть больше ее планируемого размера, примерно на 150 мм с каждой из сторон. После снятия опалубки пространство вокруг столба заполняется так называемой обратной засыпкой, в которую входит ранее изъятый грунт, вперемешку со щебнем или крупным гравием. После засыпки этой смеси ее хорошо уплотняют.
При использовании несъемной опалубки, которая одновременно станет своеобразной защитной оболочкой колонны, котлован роется (бурится) размером, равным наружному диаметру или внешним линейным размерам столба, в зависимости от выбранной формы и от типа опалубки.
Глубина скважин для опор под беседку может варьироваться от 400 до 1500 мм. Она зависит от таких факторов, как структура грунта, глубина промерзания почвы в конкретном регионе и материал изготовления беседки. Если ее планируется построить из кирпича, то заглубление и размер столбов в сечении должен быть значительно больше.
Однако, как правило, летние постройки возводятся из древесины. И если грунтовые слои имеют плотное структурное строение, а беседка возводится в одном из центральных регионов России, то опоры достаточно будет заглубить на 600÷700 мм. При этом необходимо учитывать и то, что потребуется «резерв» глубины для обустройства песчано-щебёночных «подушек» под фундамент.
Основное предназначение
В древности колонны выступали в качестве опоры для всевозможных конструкций. Сегодня данные элементы из гипсокартона практически утратили свою изначальную функцию. Тем не менее, они по-прежнему являются неотъемлемой частью благородного интерьера. Современные технологические способы возведения позволяют взглянуть на гипсокартонные колонны с другого ракурса.
Элементы из гипсокартона
Они выполняют несколько важных задач, главными из которых являются:
- Зонирование помещений. Колонны — оптимальный вариант разграничения пространства без нарушения просторной атмосферы в доме. С их помощью можно отделить спальню от гостиной или кухню от столовой. В детской комнате посредством гипсокартонной колонны удобно визуально разграничить место для отдыха и игровую зону.
- Маскировка инженерных коммуникаций. Колонны позволяют удачно скрыть системы вентиляции и пожаротушения, электрический кабель, водопроводные и канализационные трубы (особенно это касается многоэтажных коттеджей). После завершения монтажных работ, конструкцию можно красить, обклеивать обоями, облицовывать натуральным камнем или плиткой.
- Визуальное увеличение высоты потолка. Подобный эффект не будет достигнут в малогабаритных помещениях, но в просторной комнате потолок будет казаться значительно выше за счет установки конструкции из гипсокартона.
- Выгодная «расстановка» акцентов. Светильники, встроенные в специальные ниши колонн, а также модные аксессуары, помогут подчеркнуть изысканность дизайнерского оформления и гармонично дополнят стилистическую направленность.
Зонирование помещений
Металлические колонны
Такие сооружения используются в случаях, когда нагрузка менее значительная. Стальные колонны применяют как опорный элемент в домах, имеющих высотность не более двух этажей, или в качестве крайних рядов в строительном проекте.
Благодаря материалу исполнения этот вид колонн обходится несколько дороже, однако, также довольно быстро монтируется. При установке, как правило, используется кран (что является еще одним дополнительным расходом).
Во время монтажа металлической колонны тщательно выверяется вертикальность опоры. К основанию и перекрытиям сооружение может крепиться так же, как и бетонная колонна, анкерами или в случае прохождения в месте соединения металлической балки при помощи сварки.
Для колонн применяют как круглые трубы, так и трубы квадратного или прямоугольного сечения, которые предварительно обрабатывают антикоррозийными средствами.
Многие самодеятельные строители находят и иные решения. Вот, например, для несъемной колонной опалубки под беседку использованы ненужные металлические ведра от израсходованных в ходе строительства отделочных материалов
Свободное пространство вокруг любой опалубки заполняется выбранным ранее грунтом, смешанным с гравием или песком, который необходимо тщательно утрамбовать, насколько это позволяет место.
В готовую опалубку из любого материала устанавливается арматурная конструкция. Она обычно изготавливается из металлического прута диаметром в 8÷10 мм – для беседки больше не требуется. Количество продольных прутьев зависит от размера сечения колонны, но обычно достаточно двух-трех штук. Длина арматурных прутьев должна быть такой, чтобы их верхний конец поднимался над уровнем колонны, как минимум на 30 мм – если это требуется для дальнейшей связи с деталями обвязки беседки.
Сборка несъемной опалубки
Конструкция из полистирольных блоков собирается постепенно – по мере увеличения высоты фундамента или стен. Первый ряд выкладывают на подготовленную основу – подушку, предварительно положив гидроизоляцию с заходом на стены траншеи (в случае траншейного варианта). Сборка производится в замки на гранях блоков.
Набирается высота, при которой можно без значительных затруднений повязать арматуру. В случае использования полимерных листов, стенки фиксируются между собой скобами, которые идут в комплекте. Набрав несколько рядов и развязав арматуру производят заливку бетоном, после чего собирают следующие ряды и так до полной готовности сооружения.
Для неразборной опалубки из бетонных блоков процесс такой же. Разница в конструкции материала и способе развязки арматуры, которая укладывается в специально предусмотренные выемки на верхней и нижней поверхности блоков. Процесс монтажа также происходит постепенно – после заливки одного или двух рядов монтируются следующие.
Еще про несъемные опалубки смотрите в видео:
Итоги
Применения той или иной опалубки во многом зависит от затрат, на которые готов пойти застройщик, а также требований к качеству фундамента. Для бюджетных вариантов вполне подойдет опалубка из дерева с использованием подручных средств (есть примеры с использованием картонных коробок). Если важна скорость, и качество придется рассматривать другие варианты, которые потребуют больших затрат.
Монтажные работы
Монтажные работы по установке каркаса предполагают:
готовим своими руками основание для колонны. Для этого либо устанавливаем направляющие профиля в форме прямоугольника, либо делаем надрез ножницами по металлу и изгибаем направляющие кругом. Круг получится при нарезке направляющего профиля каждые 5 см. При необходимости большего сечения расстояние можно увеличить;
Направляющие профиля
- фиксируем основу с помощью дюбелей на потолке и полу. Крепление должно быть как можно более крепким, чтобы предотвратить движение изделия;
- в местах последующей установки гипсокартонных полок следует сделать поперечные направляющие по всему периметру каркаса.
Не забывайте сверяться с уровнем при креплении основных и боковых направляющих профиля. В противном случае возможны искривления каркаса, которые в дальнейшем скажутся на внешнем облике колонны.
Каркас колоны
В результате мы получим каркас, на который можно монтировать гипсокартонные листы. Крепление гипсокартонных листов происходит следующим образом:
- нарезаем из плит кусочки необходимых размеров;
- осуществляем крепление гипсокартона своими руками на боковые грани там, где предполагаются встроенные ниши. Листами нужно обшить все внутреннее пространство ниш;
- после того как ниши были обшиты, можно приступать к монтажу кусочков гипсокартона по всей длине каркаса;
- после крепления последнего листа все стыки и места вкручивания саморезов необходимо зашпаклевать и зачистить.
Обшивка гипсокартонными листами Очень часто в гипсокартонные колонны с нишами монтируют растровые светильники. В таком случае перед креплением листов в месте будущей ниши нужно заранее сделать прокладку проводов. Также следует сделать в гипсокартоне отверстия необходимо размера, укрепить в них светильники и только после этого приступать к монтажу.
Усиление конструкции осуществляется следующим способом:
- нарезаются направляющие профиля на кусочки нужного размера;
- для одного усиления нужно четыре стоечных двойных балки. Они получаются в результате фиксированного одновременного совмещения двух профилей;
- помимо этого необходимо увеличить число поперечных креплений.
После всех монтажных работ, проведенных своими руками, вы получите идеально ровную круглую или прямоугольную колонну. Финальным аккордом в создании колоннообразных конструкций из гипсокартона является их отделка.
Самостоятельное изготовление опалубки при строительстве колонн
При изготовлении опалубки для монолитных колонн своими руками можно воспользоваться несколькими методами.
Самый простой способ (однако довольно трудоемкий) для изготовления опалубочного каркаса под колонны квадратного или прямоугольного сечения:
- Из досок (толщиной 25 мм и длиной, равной высоте колонны) с помощью гвоздей и саморезов изготавливаем П-образную конструкцию с внутренними размерами, соответствующими сечению будущей колонны.
- Делаем щит из таких же досок, который впоследствии будет четвертой стороной опалубочного каркаса.
- Устанавливаем П-образную конструкцию к арматурному каркасу и крепим к ней щит из досок.
- Выравниваем опалубку по вертикали, используя уровень, и закрепляем ее с помощью упоров, изготовленных из досок или брусков.
- Для придания конструкции дополнительной прочности стягиваем ее при помощи дополнительных брусков и шпилек с гайками.
- Теперь можно приступать к заливке бетонной смеси.
Видео поможет вам разобраться в вышеописанной технологии изготовления опалубки квадратных колонн:
Еще один способ для самостоятельного изготовления во многом аналогичен предыдущему. Вместо досок для изготовления опалубки используем фанеру (желательно влагостойкую, толщиной 12 мм) и деревянные бруски. В качестве стягивающих элементов применяем арматурные прутки и быстрозажимные пружинные замки (клипсы). Для выравнивания по вертикали можно воспользоваться телескопическими стойками, взятыми в аренду.
На заметку! Вышеописанные способы целесообразно применять, если необходимо изготовить небольшое количество колонн (3÷4 штуки). В противном случае расходы на материалы и метизы для изготовления опалубки будут довольно велики. Если вам необходимо построить 10÷12 колонн (например, для большой застекленной террасы или веранды), то опалубка колонн на универсальных щитах, взятая в аренду (стоимость аренды одного комплекта, в состав которого входят: 4 щита, 2 двухуровневых телескопических откоса, комплект необходимых крепежных элементов, составит около 7500 рублей за месяц). А так как распалубку колонны можно производить уже через 48 часов после заливки бетонного раствора, то за оплаченный месяц вы легко изготовите необходимое количество колонн.
Опалубка и ее виды
Для каждого объекта необходимо использовать опалубку, полностью соответствующую требованиям. Существует несколько видов опалубки для возведения небольших деревянных строений, высотных домов, коммерческих крупных объектов или отдельных элементов сложной геометрической формы.
Несъемная опалубка
Для частных домов и других небольших сооружений до 3 этажей подойдет несъемная опалубка. Она нужна для заливки фундамента, используется только один раз и остается частью дома. Подбирать материалы в этом случае рекомендуется с учетом дальнейшей эксплуатации объекта. Например, подобная опалубка может служить дополнительным теплоизоляционным слоем и придавать дополнительную прочность основанию.
В современном строительстве большой популярностью начинает пользоваться декоративная несъемная опалубка. Она имеет вид модуля, внутрь которого закладывают арматуру и утеплитель, впоследствии заливая все бетоном. Лицевая часть такой опалубки может иметь структуру, стилизованную под камень, кирпич или дерево. Это позволяет сэкономить на дальнейшей декоративной отделке бетонных изделий.
Какие еще существуют виды несъемной опалубки:
- Армированные панели;
- Древобетонные панели;
- Стекломагнезитовые каркасные конструкции.
Несъемная опалубка фотоCъемная опалубка

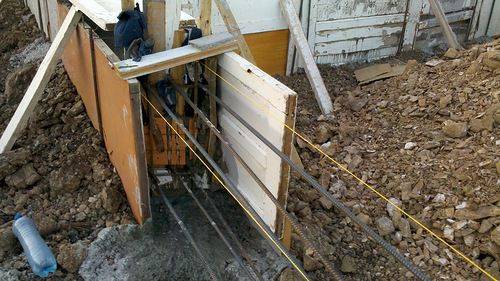

В монолитном строительстве применяется съемная опалубка. После высыхания залитой смеси она снимается и может использоваться на другом объекте. Надежные и прочные материалы гарантируют длительный эксплуатационный срок, поэтому она не теряет свои характеристик даже после нескольких десятков, а то и сотен рабочих циклов. Данный вид опалубки очень востребован в профессиональном строительстве, позволяя в долгосрочной перспективе неплохо сэкономить.
Какие требования предъявляются к съемной опалубке:
- Высокая прочность соединения всех конструкционных элементов;
- Отсутствие щелей и зазоров, сквозь которые возможны утечки бетона;
- Стойкость щитов к высоким механическим нагрузкам;
- Минимальная адгезия с бетоном.
Съемная опалубка фото

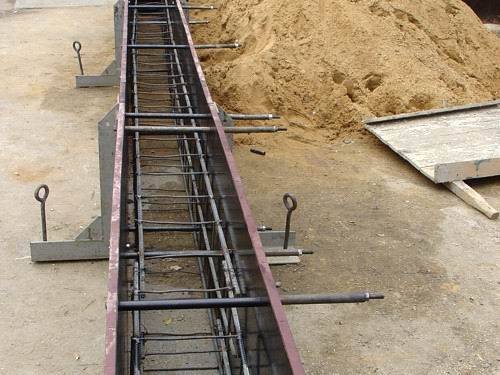

Типы металлической опалубки
Выпускается опалубка металлическая в нескольких вариантах, выбор осуществляется в зависимости от проекта и запланированного объема работ. Необходимо определиться с типом опалубки на этапе проектирования. Чаще всего, используют следующие варианты:
- балочно-ригельный;
- крупнощитовой;
- мелкощитовой.
Балочно-ригельная
Применение этого типа опалубочных систем оправдано для возведения сборно-монолитных и монолитных конструкций. В частности:
- перекрытий;
- фундамента;
- колонн;
- несущих стен.
Применение балочно-ригельной технологии позволяет создавать конструкции сложной формы с заданной кривизной изгиба. Поэтому оборудование особенно востребовано при возведении зданий, украшенных различными архитектурными элементами. Достоинствами этого метода строительства является:
- относительно небольшой вес конструкции;
- достаточно простой монтаж, возможность комбинирования монолитных и сборных элементов;
- высокая скорость демонтажных работ;
- возможность многократного применения без проведения дополнительной очистки между циклами;
- возможность использовать в комплексе с другими опалубочными конструкциями.
Крупнощитовая
Особенностью этого вида опалубки является большой размер щитов. Опалубка является сборной конструкцией с усилением вертикальными и горизонтальными ребрами жесткости.
Основной целью использования является формирование массивных и высоких вертикальных поверхностей. Крупнощитовые системы используют в качестве опалубки для стен, так как они выдерживают значительные нагрузки. Используя доборные элементы, можно формировать очень длинные и высокие конструкции.
Используют переставную крупнощитовую опалубку в профессиональном строительстве, так как для установки и проведения демонтажных работ необходимо применение спецтехники.
Ядром комплекта являются щиты большой площади, которые связывают между собой, используя жесткие крепления. При монтаже используют домкраты, при помощи которых производится регулировка их положения.

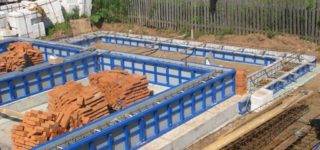

Мелкощитовая
Применение щитовой металлической опалубки со щитами небольшого размера является выгодным решением и в профессиональном, и в частном строительстве. В комплект входят:
- щиты опалубочные, которые непосредственно контактируют с бетонным раствором;
- элементы поддержки, которые фиксируют щиты в нужном положении;
- крепежные устройства.
При помощи мелкощитовых опалубочных систем можно отливать крупные формы (до 15 метров в высоту). Их часто применяют для заливки фундаментов. После застывания бетона, системы легко демонтируются и переставляют на следующий участок.
Безусловным преимуществом этого типа является универсальность. Мелкощитовые системы используют не только в жилищном строительстве, но и при возведении различных технических построек – колодцев, заборов и пр.
Стоит отметить и высокую экономическую эффективность применения комплектов, применяются они многократно, что позволяет не только окупить стоимость, но и быстро выйти на прибыль.
Разборная пластиковая опалубка
Разборные пластиковые готовые опалубки для колонн сродни металлическим, но только они значительно легче. Правда, поговаривают об их недостаточной надежности. Впрочем, немало и очень положительных отзывов.
Чтобы собрать такую опалубку, необходимо будет пригласить специалистов
Работать с этим материалом необходимо осторожно, применяя специальные инструменты, поэтому без профессиональных мастеров обычно не обходится. Пластиковые опалубки обычно арендуют в строительных организациях
Пример универсального блока пластиковой опалубки для заливки колонн. Хорошо показана система крепления деталей конструкции Удобство таких систем заключается в том что многие блоки являются универсальными, позволяющими задавать нужные размеры сечения прямоугольных колонн в определённом диапазоне. Скрепление деталей блока проводится специальными замками, а для большей надежности противоположные бортики еще и стягиваются шкворнями из арматуры, которые фиксируются с помощью специальных шайб. После заливки и застывания бетона, эти отрезки арматуры остается в монолите и служат для повышения прочности столбов фундамента.
Сборные многоразовые конструкции удобны также тем, что из них можно формировать опалубки для столбов разной высоты, что является оптимальным вариантом в том случае, если планируется установить беседку на склоне.
Впрочем, и пластиковая разборная опалубка в масштабе строительства обычной беседки также видится большим излишеством.
Дощатые щиты или фанера могут быть использованы для обустройства столбчатого фундамента, если планируется сделать столбы квадратными или прямоугольными в сечении. Для круглых в сечении опор используются другие доступные способы создания формы под бетонный раствор.
Расчет количества опалубки
Произвести расчет опалубки для отливки колонн несложно, если есть возможность приобрести одноразовые или несъемные формы, которые соответствуют по размеру проектным размерам сооружений. В этом случае, просто закупают опалубку для круглых колонн в нужных количествах.
При самостоятельном строительстве проводят расчеты с учетом размеров колонн и размеров досок для сборки или размеров щитов
При выполнении расчетов, принимают во внимание следующие моменты:
- колонны имеют относительно небольшую толщину по сравнению с высотой, это обстоятельство нужно обязательно учитывать при расчете нагрузки на материал;
- давление на верхнюю часть формы существенно меньше, чем на нижнюю;
- большая разница между высотой и шириной негативно сказывается на устойчивости формы, поэтому собранные конструкции обязательно укрепляются установкой подпорок;
- формы должны выдерживать нагрузки, оказываемые бетонной смесью, искривление формы недопустимы, колонна с подобным дефектом будет выглядеть некрасиво, кроме того, она будет непрочной.
