Обжим витой пары без инструмента (кримпера)
Если у вас есть все необходимое, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

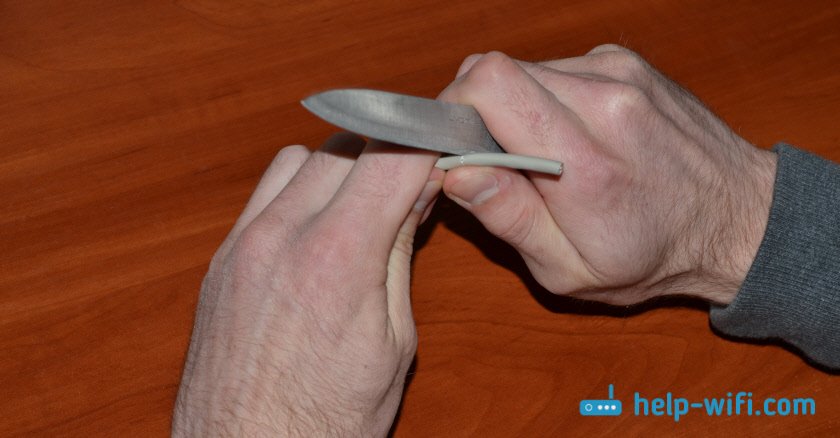

Снимите внешнюю изоляцию с витой пары. Примерно два сантиметра. Слегка разрежьте утеплитель по кругу и снимите его. Только посмотрите внимательно, чтобы не повредить изоляцию самих проводов.

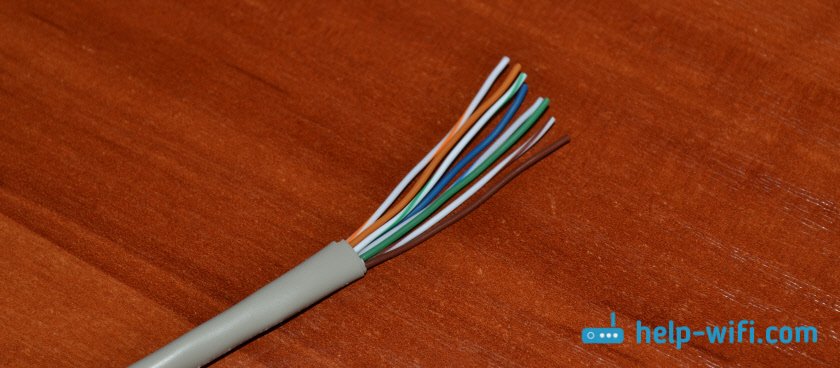

Выпрямляем пряди и раскладываем их по цвету. По выбранной вами схеме (фото выше). Желательно расположить их так, чтобы они не переплетались Я взяла так:

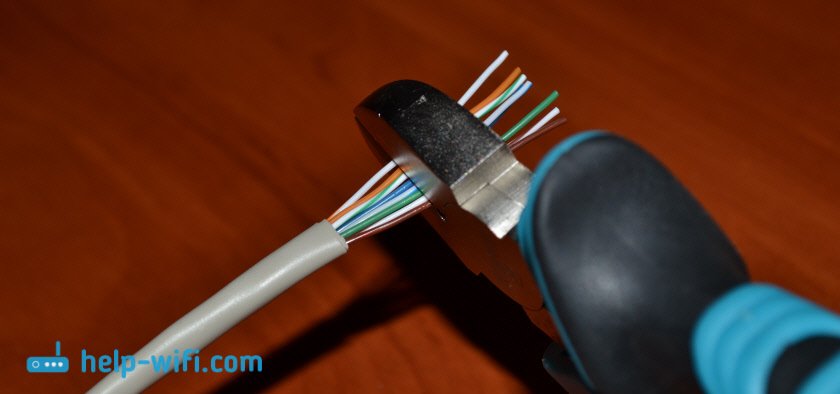

Далее нам нужно разрезать проводку. Оставьте примерно дюйм. Сделаю это специальным резаком для кабеля. Как я уже писал выше, вырезать их можно ножницами или ножом.
Проверяем, правильно ли настроена проводка по схеме и вставляем их в разъем. Разъем RJ-45 держим защелкой подальше от себя. Как на фото ниже.
Вставляем проводку до упора. Они должны доходить до конца и упираться в переднюю стенку разъема.

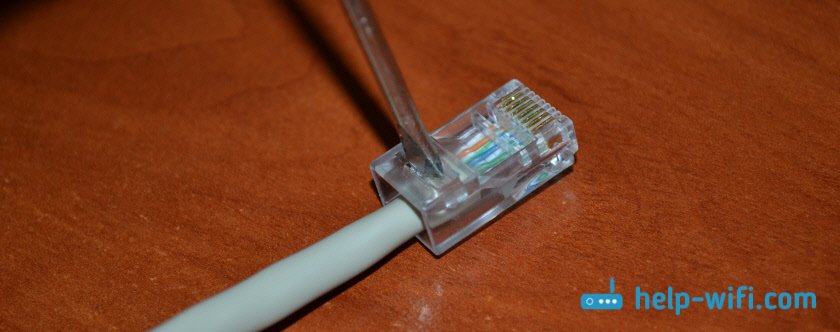

Еще раз проверяем, правильно ли вошла витая пара в разъем и приступаем к обжимке. Берем нашу отвертку (может у вас еще что-то) и по очереди прижимаем контакты. Смотрите внимательно, руку не повредите!

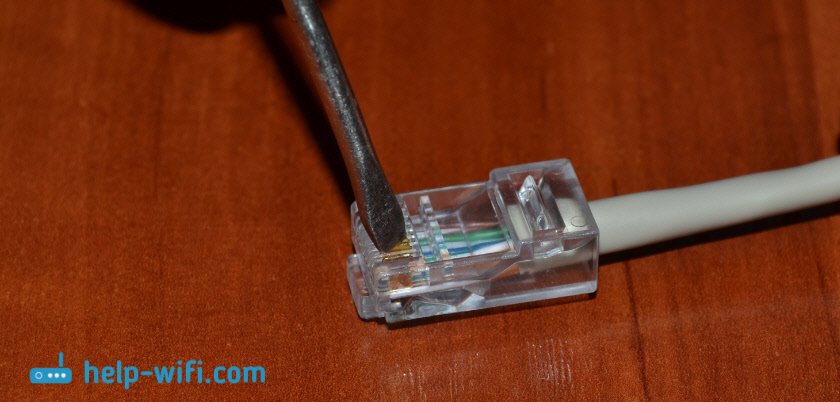

Контакты должны быть плотно прижаты. Чтоб протыкали кабель. Сам контакт должен не только совпадать с корпусом разъема, но и немного углубляться в корпус. Урок не из самых простых. Когда я прижимал кабель отверткой, он просто вставлялся в порт LAN роутера (но уже заработал), после чего я все же прижимал контакты отверткой.
Сжимая каждый штифт, я все равно вставлял фиксатор натяжения на место. Его просто вдавливают и прижимают к внешней изоляции.

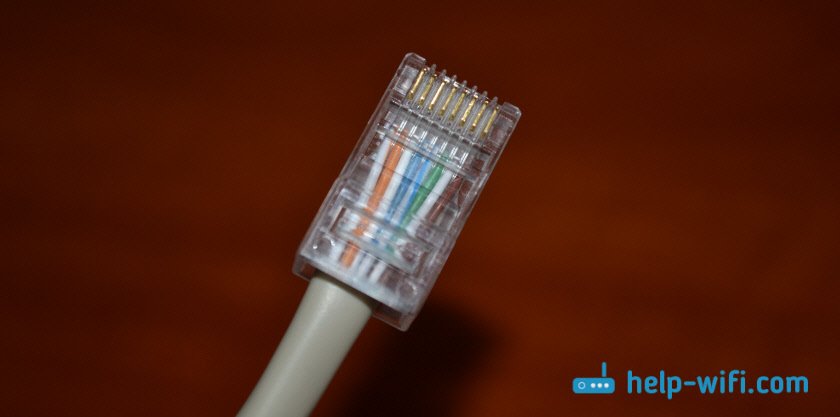

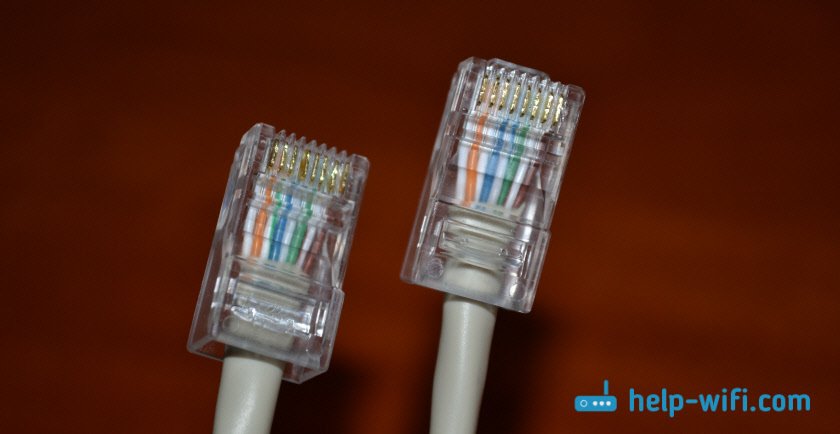

Все готово. Проделаем то же самое с другой стороной кабеля, у меня получилось вот так:
Как видите, сами контакты слегка повреждены отверткой. При опрессовке гибочным станком таких повреждений нет.
Я проверил кабель, подключив ноутбук к роутеру. Интернет появился на ноуте, а это значит, что все работало и работало. Первый раз мне удалось сделать сетевой кабель. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, ты сделал то же самое.
Что делать, если сетевой кабель не работает?
Может быть, это. Но сразу все сваливать на кабель я бы не стал. Проблема может быть в маршрутизаторе, компьютере или другом устройстве, которое вы подключаете. Я должен проверить.
- Подключите кабель продукта к другому устройству. По возможности проверьте устройства, подключив их другим кабелем. Чтобы убедиться, что это сетевой кабель, мы просто нажали.
- Обязательно внимательно проверьте последовательность проводов в разъеме согласно схеме.
- Если вы перепутали последовательность проводов, отключите разъем и повторите процедуру.
- Если все по схеме, возьмите отвертку и подтяните контакты на разъеме. Может и не быть контакта.
Обжим одинарного наконечника
Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.
Чтобы обжим получился качественным, необходимо соблюдать ряд правил:
- вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
- проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
- используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
- существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.
По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.
Подготовительные работы перед опрессовкой
Опрессовку проводов начинают с подготовительных работ:
Первым делом жилы очищают от изоляции. Ее снимают ровно по длине металлической части наконечника. Для этого используют пресс клещи с функцией снятия изоляции или острый нож. Существует еще специальный инструмент – стриппер, автоматически снимающий изоляцию;
Металлическая часть с манжетой имеет на краю развальцовку, улучшающую вход жил внутрь посадочного гнезда. Но, чтобы при вводе некоторые проволоки не отогнулись по сторонам, жилы слегка скручивают рукой;
Втулку подбирают по сечению, чтобы жилы свободно входили в посадочное гнездо, но и не болтались слишком свободно;
Теперь настало время подготовить пресс клещи для опрессовки

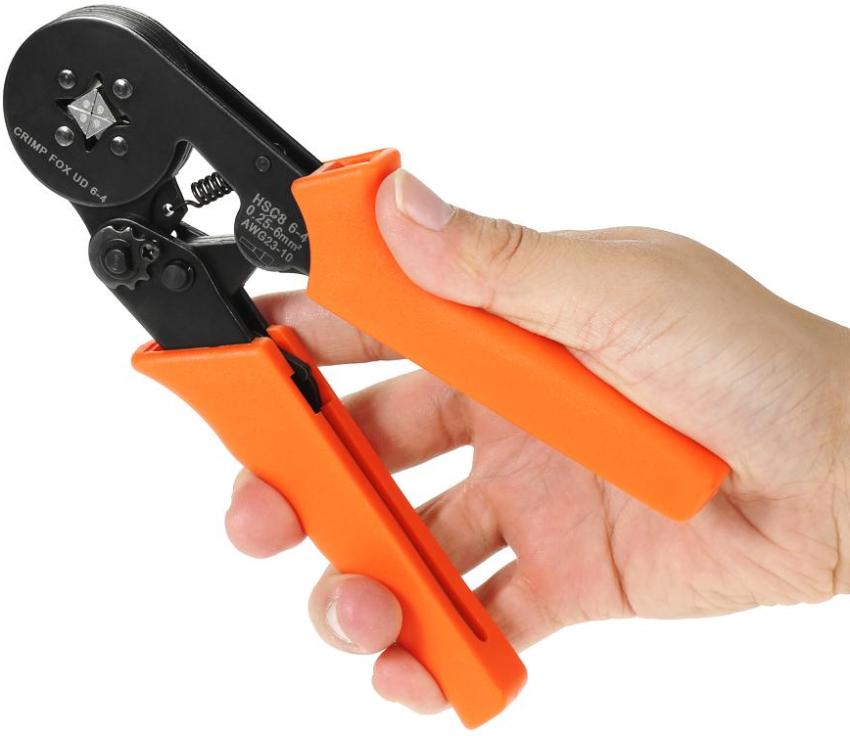

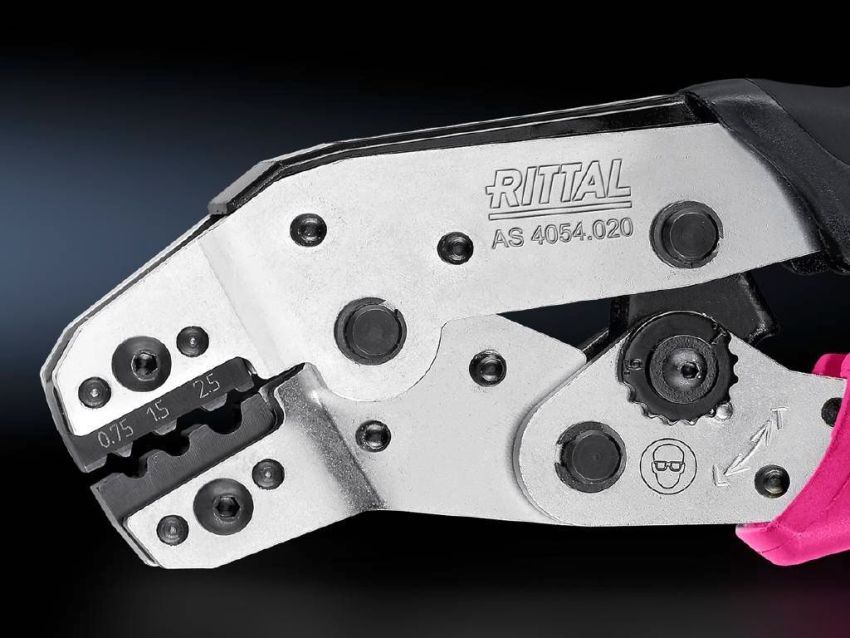

Беря первый раз в руки инструмент, надо обратить внимание на нанесенную цветную маркировку. Она соответствует цветам наконечников. Производители инструмента и втулок стараются соблюдать цветовой стандарт для облегчения однотипных подсоединений
Цветное обозначение указывает на соответствие диаметров матрицы клещей и втулки поэтому, например, опрессовку синего наконечника необходимо делать гнездом матрицы, маркированным аналогичным цветом.
Производители инструмента и втулок стараются соблюдать цветовой стандарт для облегчения однотипных подсоединений. Цветное обозначение указывает на соответствие диаметров матрицы клещей и втулки поэтому, например, опрессовку синего наконечника необходимо делать гнездом матрицы, маркированным аналогичным цветом.
Разобравшись с инструментом и подготовив все материалы к работе, начинают опрессовку.

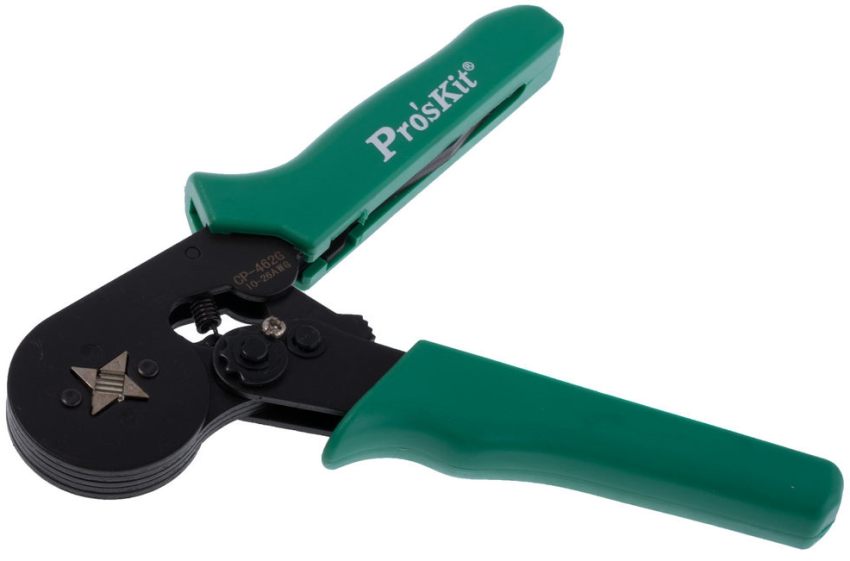

Клещи для обжима наконечников: профессиональный и бытовой инструмент
Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.
Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются они многими фирмами — производителями ручных инструментов
Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.
По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:
- механические (ручные);
- автоматические (приводятся в действие посредством электроприводов).
Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.
Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

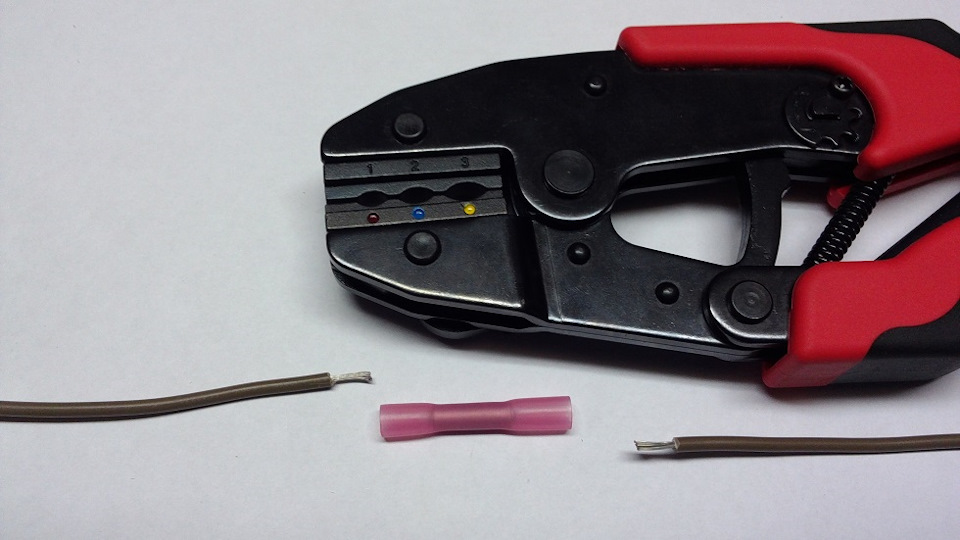

Клещи для обжима наконечников бывают механическими и автоматическими
Как правильно работать обжимными клещами
Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.
Если не выдерживается форма клемм
Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.
Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности
Скручивание многопроволочных жил перед обжимкой
Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.
Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.
Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

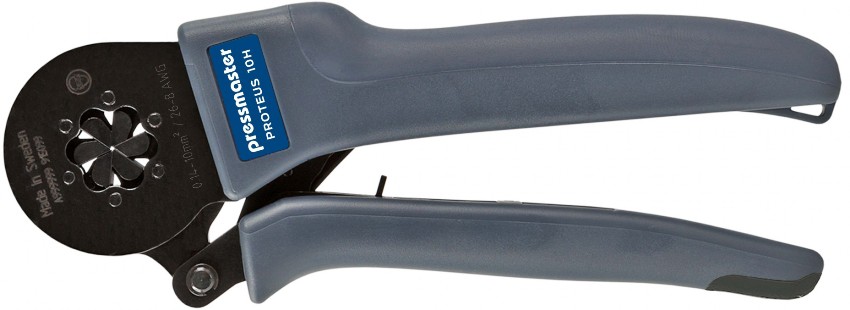

Кримпер для обжима наконечников: специфика конструкции, применение
Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.
Кабельное соединение всегда начинается со снятия изоляции с концов проводов
Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

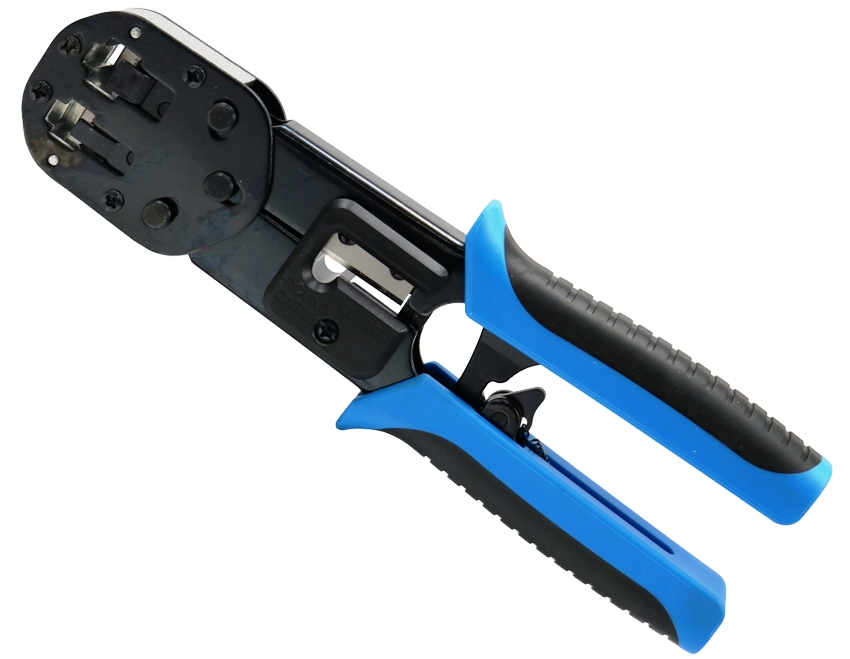

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.
Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.
Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки
Опрессовочные клещи для обжима наконечников проводов RJ 45
Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Что касается общих требований, то следует обращать внимание на такие показатели:
Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки
Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.
К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.
Как выполнить соединение проводов опрессовкой в распределительной коробке
В распределительных коробках наиболее часто возникает задача разводки линии 2,5 мм2 на несколько направлений. Если используются медные провода, то для соединения нужны гильзы для опрессовки проводов из меди и специальные пресс клещи.
Давайте рассмотрим, как выполняется опрессовка проводов гильзами в распределительной коробке, для примера выполним разветвление кабеля в распределительной коробке в трех направлениях.
Для начала очищается изоляция с проводов на длину, соответствующую длине гильзы. Зачищенные концы провода вставляются в гильзу очень плотно, чтобы не возникало пустот.
Если они. все же, образовались, что нередко при соединении трех и больше проводов, то из необходимо «забить» отрезками жилы того же провода, длиной соответствующей длине гильзы.
Хочу обратить ваше внимание на один очень важный момент. Если вы спрессовываете несколько проводников в одну гильзу, при стандартном сечении проводов и гильз ни как не получится плотно забить гильзу, в ней всегда остаются пустоты и эти пустоты необходимо заполнять. Для этого нужно «добить» гильзу еще несколькими кусками такого же провода
Это позволит в месте опрессовки создать качественный и надежный контакт
Для этого нужно «добить» гильзу еще несколькими кусками такого же провода. Это позволит в месте опрессовки создать качественный и надежный контакт.
Опрессовка проводов производится двумя-тремя жимами в разных направлениях (для этого пресс клещи нужно всего лиши повернуть на 180 град.)
Особенно важно помнить, что провода перед соединением гильзой скручивать нельзя. Для указанной марки провода при соединении четырех веток необходим еще один уплотняющий обрезок провода и гильза, сечением в 2.5 мм2. Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки
Для этого я использую ручные пресс клещи ПК-16
Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки. Для этого я использую ручные пресс клещи ПК-16 .
Для того чтобы гильза надежно обжалась делаем два жима по краям гильзы (в начале и у основания). Жимы делаем в противоположных направлениях.
Опрессовка проводов выполняется гильзами ГЛМ-10. В процессе работы рабочая зона клещей должна соответствовать размеру гильзы.
На фото четко показано что гильза обжата двумя противоположными жимами. Это позволяет улучшить качество контакта в месте соединения.
Выходящие наружу кончики проводов обрезаются кусачками под кромку гильзы.
Все соединение изолируется термоусадочной трубкой, длина которой подбирается такой, чтобы она выходила за внешний срез гильзы на 1 см и на 1,5 см заходила на изоляцию. Если термоусадочной трубки нет, можно воспользоваться изолентой.
Одетую на гильзы термоусадочную трубку нагреваем с помощью фена. Места соединения после сжатия трубки надежно заизолированы.
После изоляции аккуратно укладываем провода в распределительной коробке и закрываем крышкой. Все наше соединение проводов выполнено.
Как соединить провода наушников
Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.
Для этого нужно:
- обрезать обломанный штекер или неровно оборванный кабель;
- зачистить внешнюю изоляцию на 15–20 мм;
- определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
- обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
- зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
- залудить концы на длину 5 мм;
- на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
- на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
- скрутить проводки (длинные с короткими, а средний со средним);
- пропаять скрутки;
- отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
- надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.
Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.
Это интересно: Станок для лего-кирпича — характеристики, как сделать своими руками
Как обжать кабель отвёрткой?
Не всегда в доме есть запой. Чтобы быстро зажать пары, можно использовать обычную отвертку и нож. Процесс установки:
- Выберите отвертку с плоской головкой толщиной 3-4 мм. Так как утеплителя нет, можно использовать обычный нож. Во всех действиях нужно быть очень осторожным, при работе с этими инструментами есть риск повредить целостность кабеля.
Отвертка должна быть плоской - Порядок выпрямления, разводки, загиба проводов остается неизменным. Разрежьте пары по прямой линии с помощью боковых ножей.
Снимаем нитки
Обрежьте нити по прямой линии
Резьбы должны быть одинаковыми - Вставьте пары в разъем.
Вставляем провод в разъем - Опрессовка начинается с прикрепления планки к хвостовику разъема. После фиксации не стоит думать о том, что кабель случайно вылетит, и всю процедуру придется повторить заново.
Место, где находится запорная планка - Поместите разъем на твердую поверхность и прижмите кончик отвертки к фиксирующей планке. В результате этих действий часто ломается нижняя пластиковая защелка. Чтобы этого избежать, выберите поверхность с небольшой канавкой или закрывающим отверстием. Например, мясная доска.
- Благодаря приложенной силе штанга опускается. В результате защелка упирается в кабель, чтобы провода случайно не выпали.
Кабель заблокирован планкой - Чтобы обжать контакты, поместите разъем на прочное основание. Плотно прижмите контакты. В результате металлические ножки сломают изоляцию. Убедитесь, что кончик отвертки находится над штифтами, а не между ними, прежде чем прикладывать усилие к штифтам. Давление должно быть сильным, иначе вы можете поранить пальцы, если соединитель соскользнет.
- Продолжайте до тех пор, пока каждый контакт не пробьет изоляцию, создавая электрическое соединение с парой.
Толкаем контакты по одному - Для проверки вам понадобится увеличительное стекло. Осмотрите переднюю часть разъема. Ни один контакт не может выступать вверх – при обнаружении сожмите его.
- По аналогии обожмите другую часть кабеля.
Мнение специалиста Егора Разумного Я умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда это случалось. Я владею навыками диагностики неисправностей с помощью Google и Яндекс. Это может не сработать с первого раза, поэтому я рекомендую иметь на складе дополнительные разъемы для обучения. У меня в шкафу всегда есть сумка на всякий случай.
Инструменты для опрессовки
Для опрессовки гильз и наконечников применяются следующие инструменты:
- гидравлические и механические прессы;
- гидравлический пресс ручного типа;
- механический пресс ручного типа;
- гидравлический пресс с электрическим приводом;
- пресс-клещи типа ПК – 1,2, 1М, 2М, 4.
Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.
Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.
Вместо эпилога
Инструмент для работы с витой парой предпочтительнее подбирать в зависимости от того набора действий, которые необходимо будет произвести
Одновременно, следует обратить внимание на то, какие провода, клеммы и модульные разъемы должны будут подвергнуться обработке. Обычно, для стандартной протяжки и установки сетей подойдут инструменты для установки разъема и проверки качества соединения
Когда же предполагаются масштабные работы, а тем более вне помещения, то лучшим выбором станет комбинированное устройство.
Что касается наполненности рынка рассматриваемых устройств, то в сегменте точных измерительных приборов несомненным лидером являются представители отечественных компаний. Данная ситуация стала возможна потому, что им созданы условия для облегченного прохождения государственной регистрации. В то же время, сегмент обжимных приборов более ориентирован на западные образцы, при чем явного лидера выявить сложно. Однако, более дешевыми и менее надежными оказались представители азиатских компаний. В сегменте приборов для укладки витой пары однозначным спросом пользуются модели от восточноевропейского производителя, несмотря на их довольно немалую стоимость. Конечно, что довольно-таки высокая цена компенсируется наличием множества дополнительных приспособлений и качеством исполнения.
Как заварить скрутку
Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.
Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.
Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.
Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.
Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.
Материал наконечника
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Плюсы обжатия проводов наконечниками
- обжатый наконечником конец провода считается воздухонепроницаемым
- гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
- луженная поверхность наконечника – надежная защита от воздействия окружающей среды
Технология оконцевания
Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. Согласно правилам ГОСТ оконцевание нужно производить не меньше, чем в двух местах, чтобы был надежный контакт и минимальное переходное сопротивление
Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт. В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты
К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото
В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.
Также можно обойтись без так называемых щипцов — вручную расплющить втулку молотком либо плоскогубцами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил. О том, как пользоваться стриппером, мы рассказывали в отдельной статье.
Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность перекусить жилу!
Помимо этого существуют специальные наконечники под пайку
В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:
Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:
- Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
- Через специальное отверстие заливается припой.
Видео инструкция по использованию пресса
Как обжать витую пару без инструмента?
Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку. В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.
Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.
Итак, нам потребуется:
- Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
- Тонкая плоская отвертка
- Канцелярский нож
- Кусачки (можно заменить обычными ножницами)
Порядок действий следующий:
Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.
Основные ошибки при опрессовке соединений
Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.
При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.
Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.
ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть
Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно
С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно
Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.
В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:
1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.
2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.
3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.
4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.
5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.
6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.
1. Применение гильз сечением меньше чем провод
Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.
Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.
Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.
2. Использование гильз большого диаметра
Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.
3. Разрезание гильз на несколько кусков
Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.
