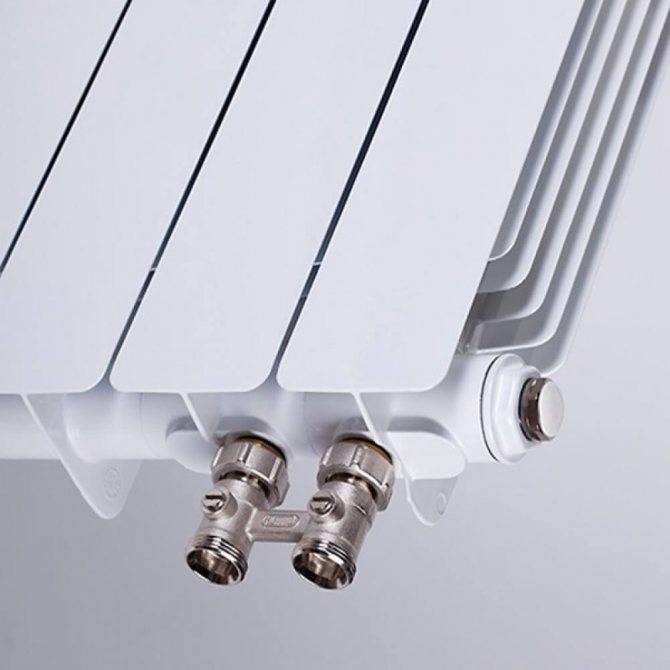

Радиаторы с нижним подключением: эстетика, энергоэффективность, инновации

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

• стальные;
• алюминиевые;
• биметаллические;
• чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

• большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
• низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
• большой вес;
• требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

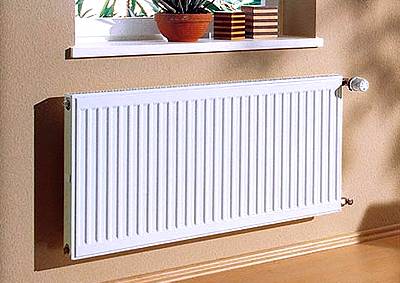

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Особенности конденсационных котлов

Исходя из законов физики, необходимо понимать, что хоть незначительные потери тепла в любом случае неизбежны и КПД не достигнет 100%. По сравнению с газовыми котлами, конденсационные котлы характеризуются более высокой экономичностью. Этот показатель у конденсационных котлов выше примерно на 15-20%.

КПД конденсационного котла

Конденсационные котлы оснащены более современными горелками, что снижает на минимум вероятность неполного сгорания топлива. Вместе с отработанными газами выделяется намного меньше вредных веществ и также понижается температура отходящих газов, которая редко превышает отметку 40 градусов. Для таких котлов можно использовать и пластиковые дымоходы, что позволяет сэкономить на данном компоненте отопительной системы. Также уменьшаются затраты на установку дымоходов.

Что касается исполнения, то котлы конденсационные газовые настенные почти во всем схожи с газовыми котлами традиционного типа.

Чаще всего конденсационные котлы бывают настенного типа, однако встречаются и мощные напольные устройства. Такие котлы редко используются для жилых помещений. В основном, их можно встретить в офисных помещениях или на производстве.

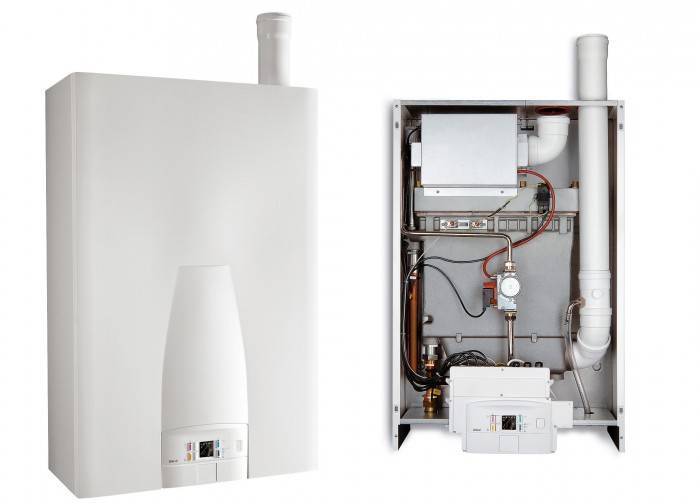

Настенный конденсационный котел

Главное отличие от обычных котлов состоит в том, что в конденсационных котлах теплообменник выполнен из материалов, обладающих хорошей устойчивостью к воздействию различных кислот. Обычно такими материалами служат нержавеющая сталь или силумин. За счет высокой кислотности и образуется конденсат, а он вызывает процесс коррозии, если будут использованы такие сплавы, которые применяются для изготовления котлов неконденсационного типа.

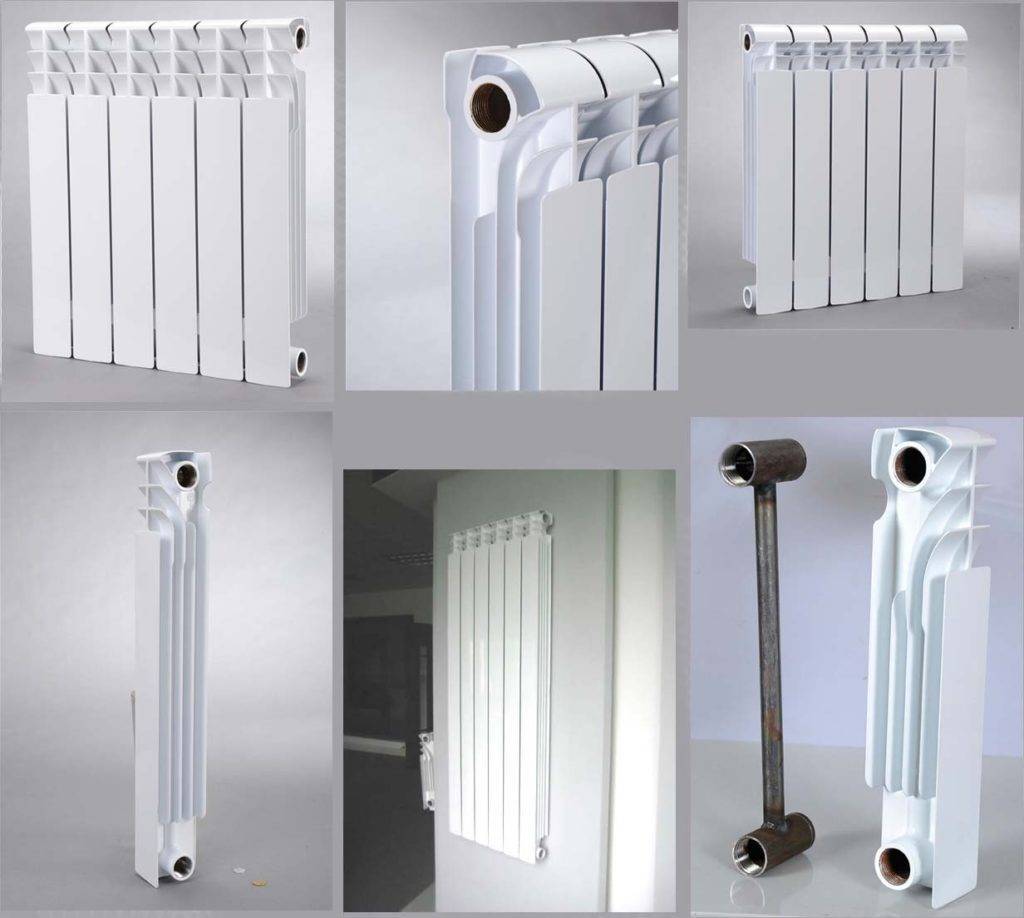

Алюминиевые радиаторы

Алюминиевын батареи не имеют такую теплоотдачу, как биметаллические батареи. Но всё же, алюминиевые нагреватели не далеко ушли по параметрам от биметаллических радиаторов. Они применяются чаще всего в отделённых системах, потому что, не часто способны выдержать необходимый объём рабочего давления. Да, этот тип отопительных приборов применяется в эксплуатирование в центральной сети, но только с учётом определённых факторов. Одно такое условие подразумевает установку специальной котельной с трубопроводом. Тогда, алюминиевые обогреватели можно эксплуатировать в данной системе. Но всё же, рекомендуется использовать их в отделённых системах, дабы избежать ненужных последствий. Стоит заметить и то, что обогреватели из алюминия стоят подешевле предыдущих батарей, что является неким плюсом этого типа.

Вычисление тепловой мощности

Чтобы сконструировать обогревательную систему, нужно знать тепловую нагрузку, требующуюся для этого процесса. Затем уже осуществить вычисления по теплоотдаче радиатора. Определить то, сколько расходуется тепла на обогревание комнаты можно достаточно просто. С учётом расположения принимают количество теплоты на обогревание 1 м3 комнаты, она равна 35 Вт/м3 для стороны с Юга помещения и 40 Вт/м3 для северной соответственно. Действительный объём здания умножаем на данное количество и вычисляем нужное количество мощности.

Чтобы вычислить теплоотдачу для батарей из биметалла или алюминия, нужно исходить от их параметров, которые указываются в документах производителя. Соответствуя нормам в них предоставляется теплоотдача одной единственной секции нагревателя при DT = 70. Это явным образом показывает, что единственная секция с подачей температуры носителя, равной 105 С, из обратки 70 С, придаст указанный поток тепла. Температура внутри при всём этом равняется 18 С.

Учитывая данные приведённой таблицы можно заметить, что теплоотдача одной единственной секции радиатора из биметалла, у которых 500 мм межосевой размер, равняется 204 Вт. Хотя это происходит, когда температура в трубопроводе падает и равна 105 oС. Современные специализированные структуры, не имеют такой большой температуры, что также уменьшает параллельно и мощность. Для вычисления действительного потока тепла, стоит сначала высчитать показатель DT для данных условий по специальной формуле:

Затем теплоотдачу, которая указывается в паспорте отопительного устройства нужно умножить на коэффициент поправочный, принимающийся учитывая показатели DT из таблицы: (Таблица 2)

Таким образом вычисляется тепловая мощность отопительных аппаратов для определённых зданий с учётом множества различных факторов.

Простые способы повышения КПД батарей

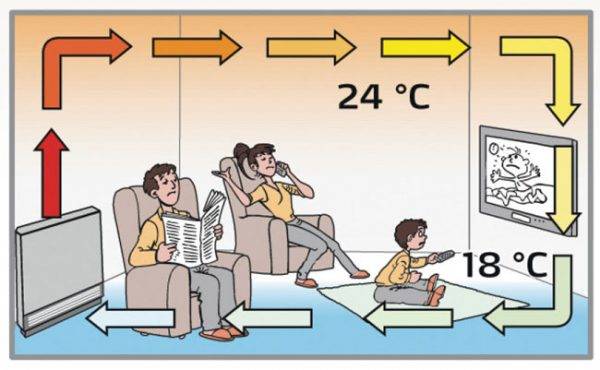

Чтобы увеличить теплоотдачу радиаторов рекомендуется улучшить циркуляцию воздуха в отапливаемом помещении.

Для этого нужно максимально освободить отопительные батареи, то есть убрать рядом расположенную мебель, снять защитные экраны, и шторы.

Благодаря этому получиться увеличить циркуляцию воздуха, что в свою очередь повысит температуру внутри комнаты.

Если вышеописанный способ не принес желаемых результатов, то можно ускорить циркуляцию воздуха при помощи вентиляторов.

В данном случае следует сказать, что, чем быстрее происходит движение воздуха, тем больше тепла он забирает от радиатора, и разносит по всему помещению.

Получается, что для увеличения теплоотдачи радиаторов необходимо напротив них установить вентилятор. Данный способ является эффективным, но шумным.

Чтобы такую систему обесшумить и  придать ей большей автономности, рекомендуется установить компьютерные вентиляторы. В данном случае вентиляторы нужно устанавливать непосредственно под батарей.

При помощи такого метода получается увеличить температуру в помещении от 5 до 10 градусов. Также стоит отметить, что использование компьютерных вентиляторов  для увеличения теплоотдачи радиаторов считается достаточно дешевым способом.

Еще одним простым способом увеличить теплоотдачу батарей является установка теплоотражающего экрана за радиатор. Такой экран позволяет направлять тепловую энергию непосредственно в комнату.

В данном случае идеальным вариантом является фольгоизолон, который представляет собой вспененную основу с фольгой. Стоит сказать, что использование фольгоизолона не только направит тепло в нужном направлении, но и утеплит стену.

Для установки теплоотражающего экрана можно использовать практически любое клеящее вещество. При этом стоит знать, что площадь экрана должна быть немного больше размеров радиатора.

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Критерии выбора

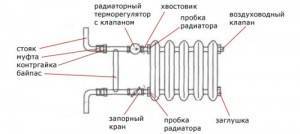

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

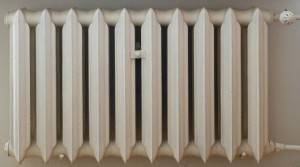

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

1. площадь помещения;
2. высота помещения;
3. количество окон;
4. этаж;
5. наличие установленных стеклопакетов;
6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

• максимальное рабочее давление – 9-12 бар;
• максимальная температура теплоносителя – 150 градусов;
• в одной секции помещается около 1,4 литра воды;
• вес одной секции составляет примерно 6 кг;
• ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

1. 1. теплоотдача секции МС 140 – 175 Вт;
   2. высота – 59 см;
   3. весит радиатор 7 кг;
   4. емкость одной секции — 1,4 л;
   5. глубина секции составляет 14 см;
   6. мощность секции достигает 160 Вт;
   7. ширина секции составляет 9,3 см;

• максимальная температура теплоносителя составляет 130 градусов;
• максимальное рабочее давление – 9 бар;
• радиатор имеет секционную конструкцию;
• опрессовочное давление составляет 15 бар;
• объем воды в одной секции составляет 1,35 л.;
• в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

• теплоотдача. Выбирают исходя из размеров помещения;
• вес радиатора;
• мощность;
• размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

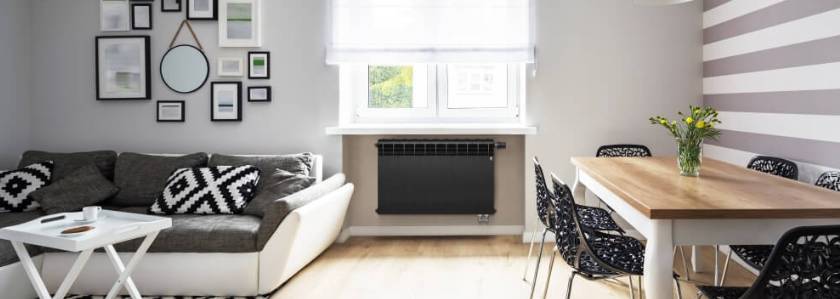

Окраска радиатора в тёмный цвет

Ещё одно мнение, которое блуждает в интернете, что покраска батареи в чёрный или коричневый цвет увеличивает теплообмен излучением. В большинстве случаев подобные суждения основаны на физическом понятии «абсолютно чёрного тела», которое сильнее всего поглощает и излучает. Всё это относится и к батарее отопления. Покрашенные светлой краской излучают меньше, чем покрашенные тёмной. Давайте прикинем, насколько.

Немного физики. По закону Стефана-Больцмана излучение абсолютно чёрного тела пропорционально абсолютной температуре в 4-й степени.

R (T) = σ × T4, где

σ = 5,67·10-8 Вт/(м2К4) — постоянная Стефана-Больцмана.

Реальные тела относятся к «серым». Для реального «серого» нужно учитывать его излучательную способность ε. Батарея и сама поглощает ИК-излучение из комнаты, и в учебниках приводится соответствующая формула, в которую входят температуры как батареи, так и комнаты (в кельвинах в 4-й степени). Легко показать, что если нагреть батарею от 20°С на 40 градусов, то её излучение увеличится в 81 раз. Расчёт (приблизительный, конечно) показывает следующее. Пусть батарея площадью 1 кв. м покрашена коричневой масляной краской (для нее ε ≈ 0,8). Температура воды в ней пусть будет 70°С, а комнаты — 20°С. Тогда мощность ИК-излучения такой батареи будет 300 Вт. Не так уж мало! Ещё сильнее будет греть батарея, покрашенная чёрной матовой (не глянцевой!) краской. А если краска будет белой, мощность излучения будет ниже. Но эстетические соображения обычно берут верх, и батареи (открытые) обычно красят светлыми красками.

Чёрные радиаторы также свободно можно найти в продаже

 Вывод:  эффективно, но требует идеальных условий эксплуатации.

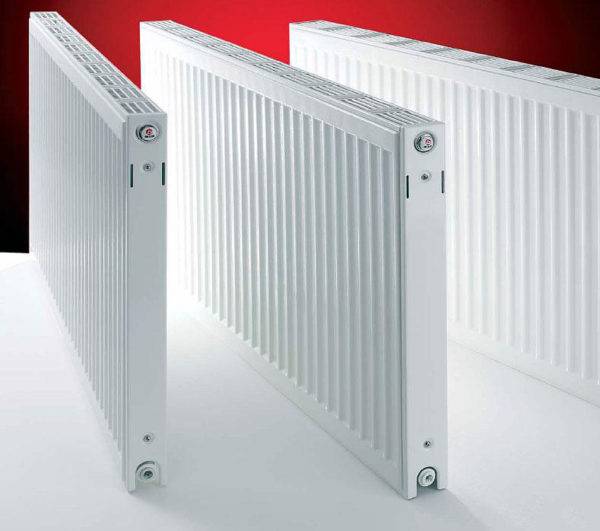

Стальные радиаторы

Стальной радиатор имеет много вариаций. В основном можно выделить панельные и трубчатые радиаторы. Плюсы и минусы такого радиатора сильно зависят от стоимости. Чем дороже – тем качественнее и лучше будет отопление. Такой радиатор имеет отличную теплоотдачу, за счет нагрева не только посредством воздуха, но и нагрева путем конвенции. Радиатор по конструкции прост, поэтому мала возможность поломки чего-то трудно заменимого. Небольшой вес такого радиатора позволит самому его монтировать, а если что-то не подходит по строению, то Вы можете ознакомиться с другими типами таких радиаторов – их достаточно много.

Радиатор из стали дешевле аналогичного радиатора из алюминия. Также такой радиатор выглядит достаточно привлекательно. Недостаток таких радиаторов в основном заключается в трудной эксплуатации. Такая батарея не устойчива к гидроударам, а краска на стали плохо удерживается, что непременно приведёт к её отшелушиванию. Самым большим недостатком является отсутствие, какого либо противостояния коррозии. Если воды в батарее нет, то она начинает ржаветь. Обычно во время теплых времен года такие батареи снимают, сливая воду, для техобслуживания.

Низкотемпературные системы: отопление будущего

Важнейшей задачей развития технологий является повышение энергоэффективности. Для решения этой задачи в системах отопления наиболее эффективным путем является уменьшение температуры теплоносителя. Именно поэтому низкотемпературное отопление является сегодня ключевой тенденцией развития современной отопительной техники.

Низкотемпературная система отопления в процессе эксплуатации расходует намного меньшее количество теплоносителя, по сравнению с традиционной системой. За счет этого обеспечивается значительная экономия. Дополнительным плюсом является снижение объема вредных выбросов в атмосферу. Кроме того, работа с «мягким» температурным режимом позволяет задействовать альтернативные виды оборудования — тепловые насосы или конденсационные котлы.

Главной проблемой развития низкотемпературного отопления длительное время оставалось то, что при низкой температуре отопления было очень сложно создать комфортные условия в обогреваемых помещениях. Однако с развитием технологий строительства, позволяющих возводить энергоэффективные здания, эта проблема была решена. Применение современных строительных и теплоизоляционных материалов дает возможность значительно сократить тепловые потери зданий. Благодаря этому низкотемпературная система отопления может качественно и эффективно обогревать дом. Достигаемый эффект от экономии теплоносителя значительно превосходит дополнительные затраты, которые приходится нести для теплоизоляции зданий.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

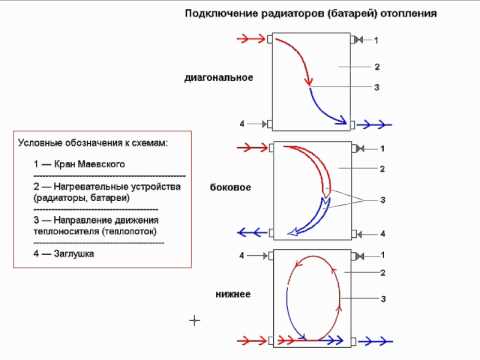

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

• Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
• Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

• По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
• По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

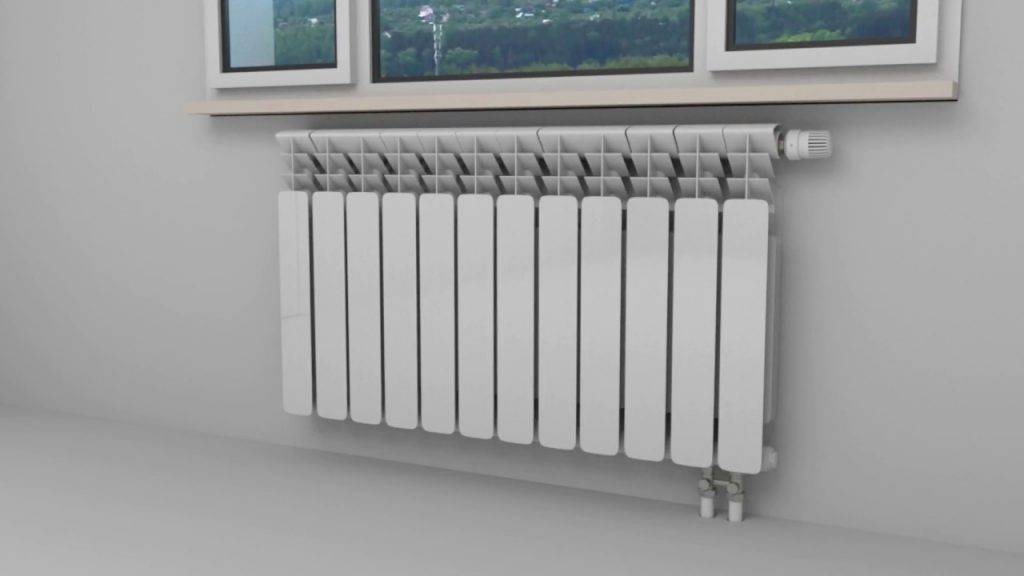

На фото — расположенный под окном радиатор

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
3. Найти в таблице соответствующий ей коэффициент.
4. Умножить на него паспортную величину теплоотдачи радиатора.
5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Заключение по теме

Таблица мощности радиаторов

Вы сами смогли убедиться, что правильно рассчитать теплоотдачу радиатора можно простым способом, правда, он является не очень точным. К тому же приходится учитывать большой разброс размерных параметров батарей, материалов, из которых они изготавливаются, плюс дополнительные факторы. Так что все сложно.

Поэтому советуем поступить проще. Берете за основу ту самую формулу с соотношением площади комнаты и необходимого количества тепла. Делаете расчет и прибавляете к нему до 10%. Если ваш дом находится в северном регионе, прибавляйте 20%. Даже 10% — это очень щедро, но лишнего тепла не бывает. Тем более что можно, используя различные приборы, контролировать подачу теплоносителя в радиаторы. Можно уменьшить, а можно увеличить. Единственный минус такой прибавки — первоначальные расходы на приобретение радиаторов с большим количеством секций. Особенно это касается алюминиевых и биметаллических приборов отопления.
