Рубильник: трехфазный, поворотный, отличия от разъединителя и принцип действия

ПараметрыПравить

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

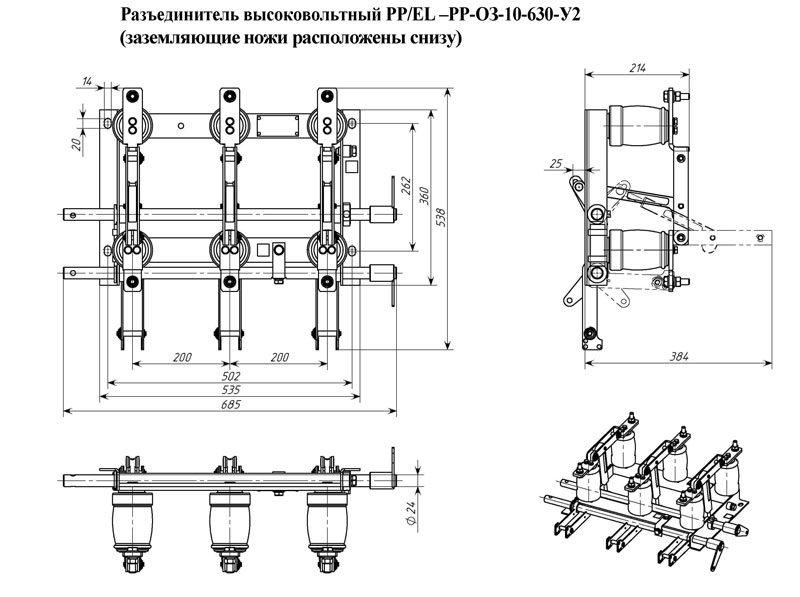

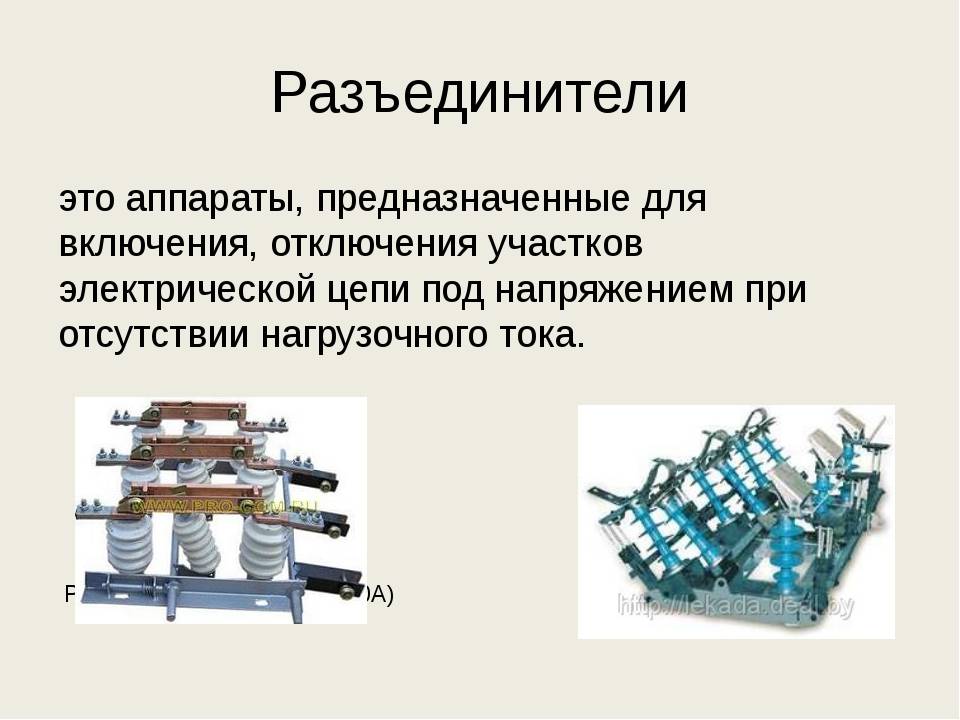

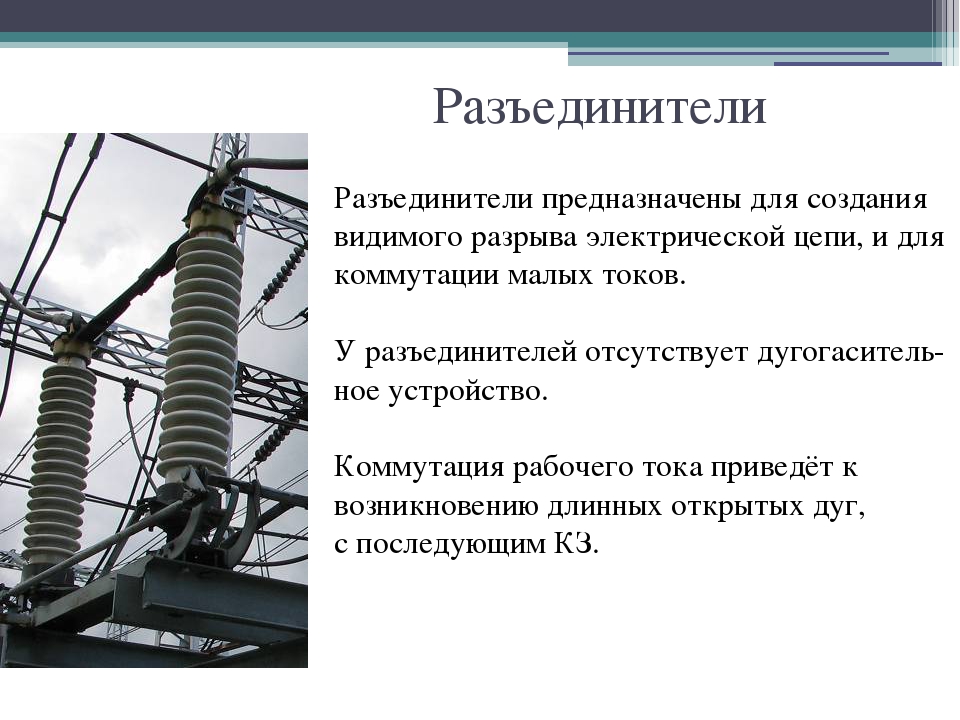

Классификация разъединителей.

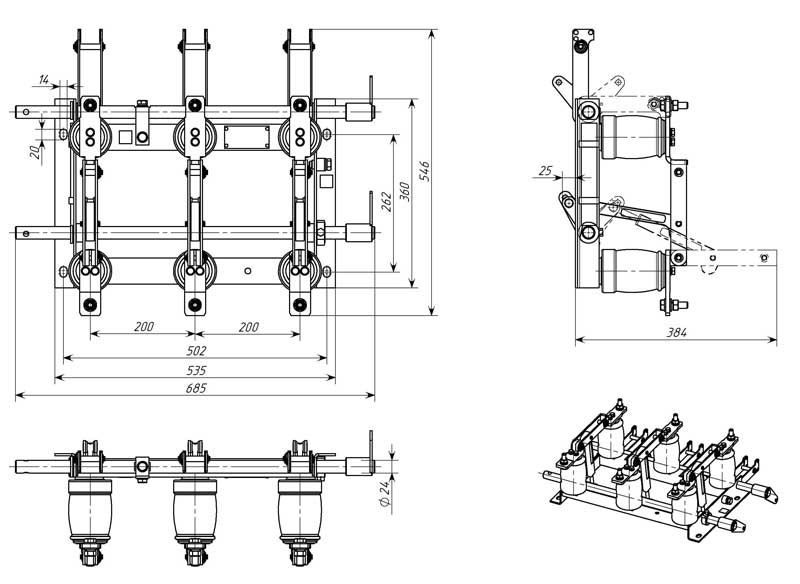

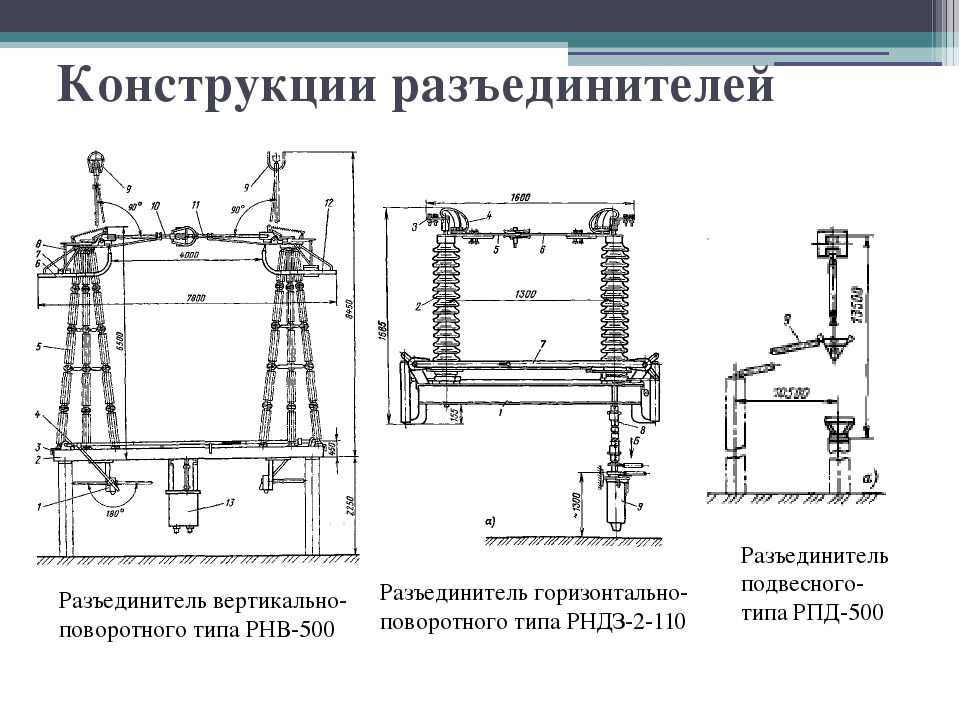

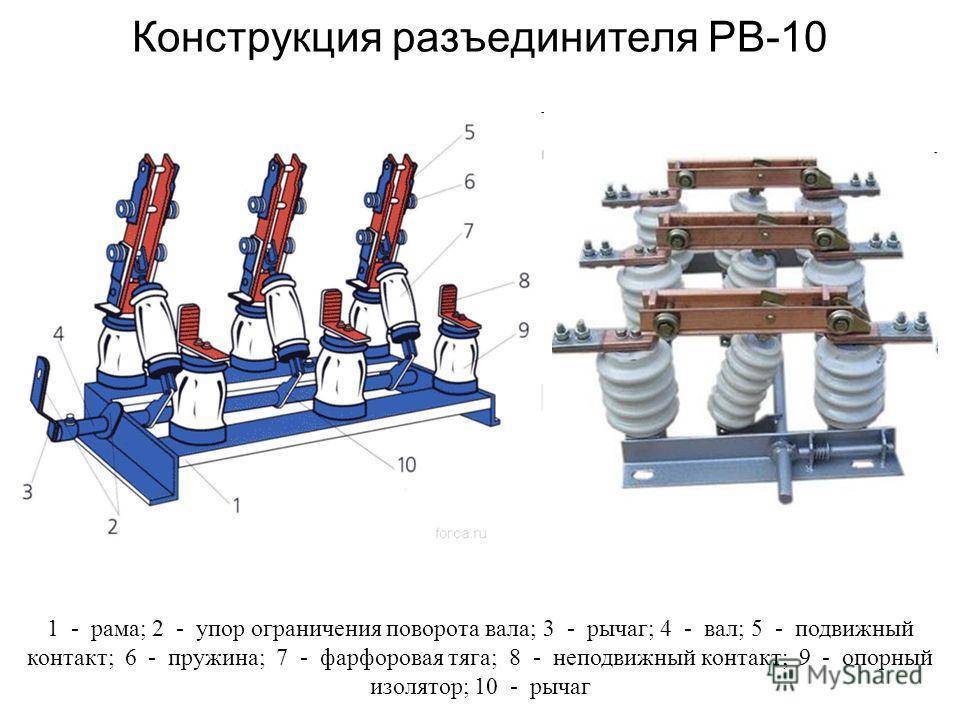

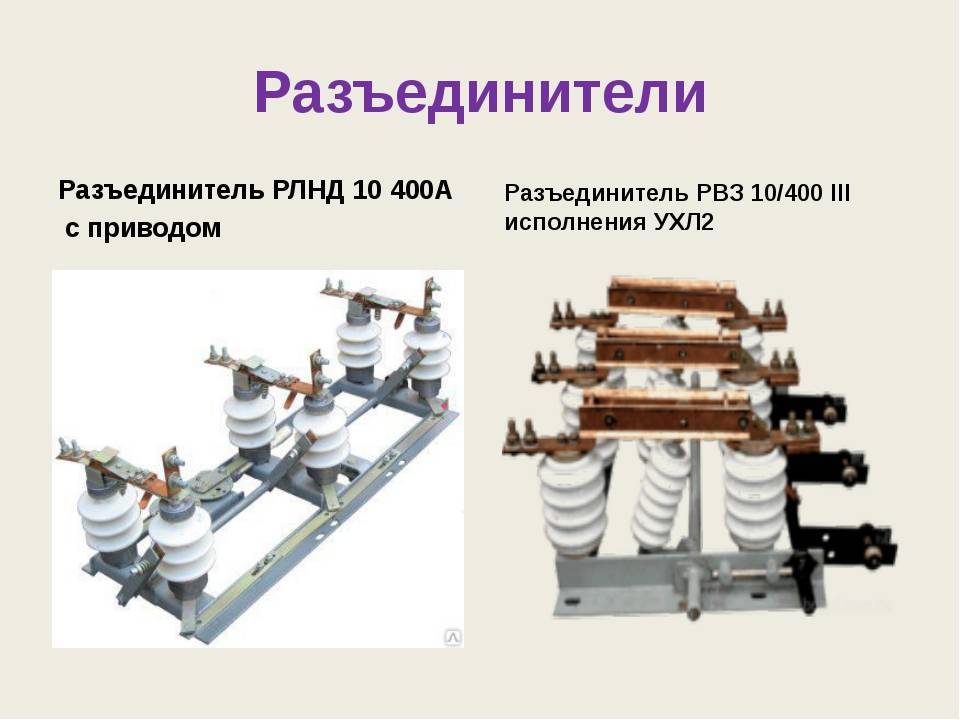

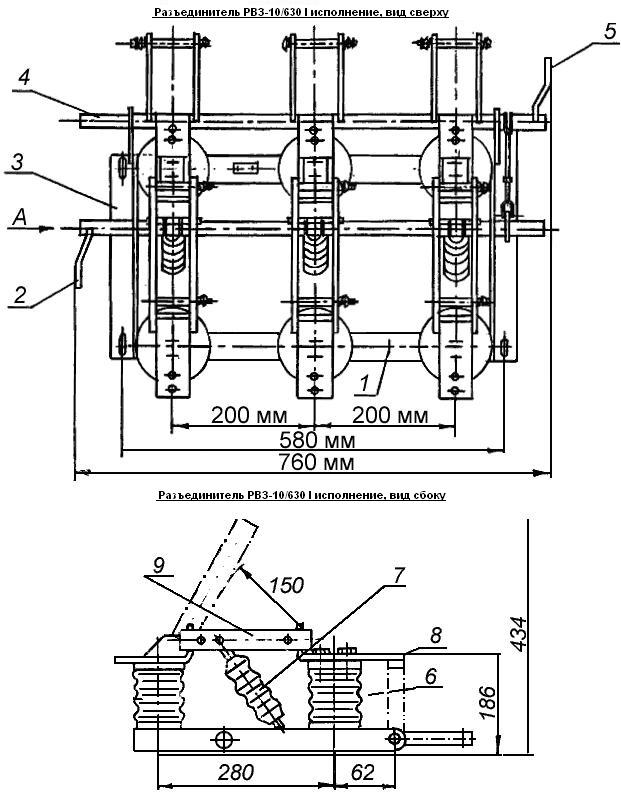

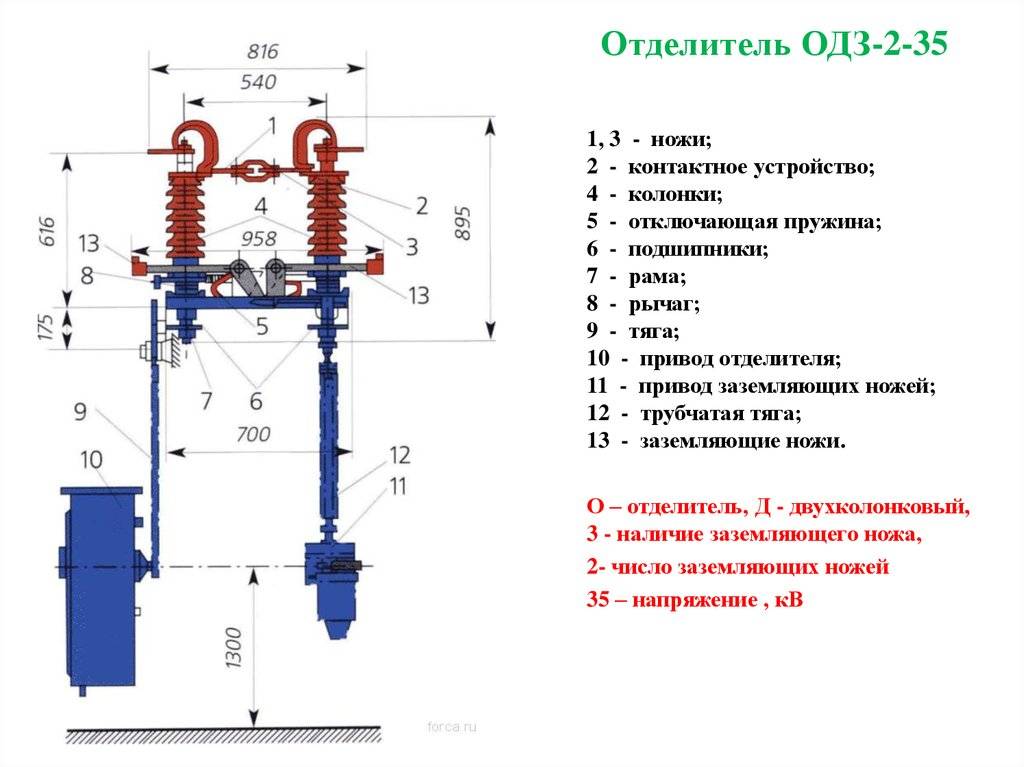

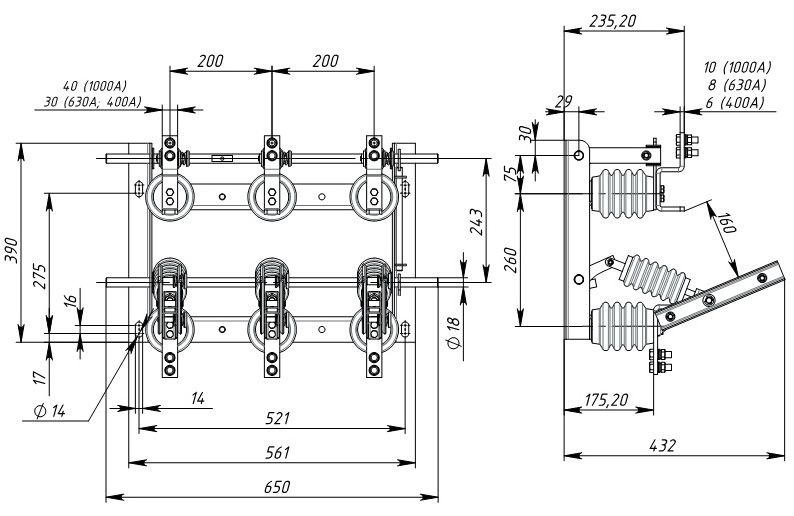

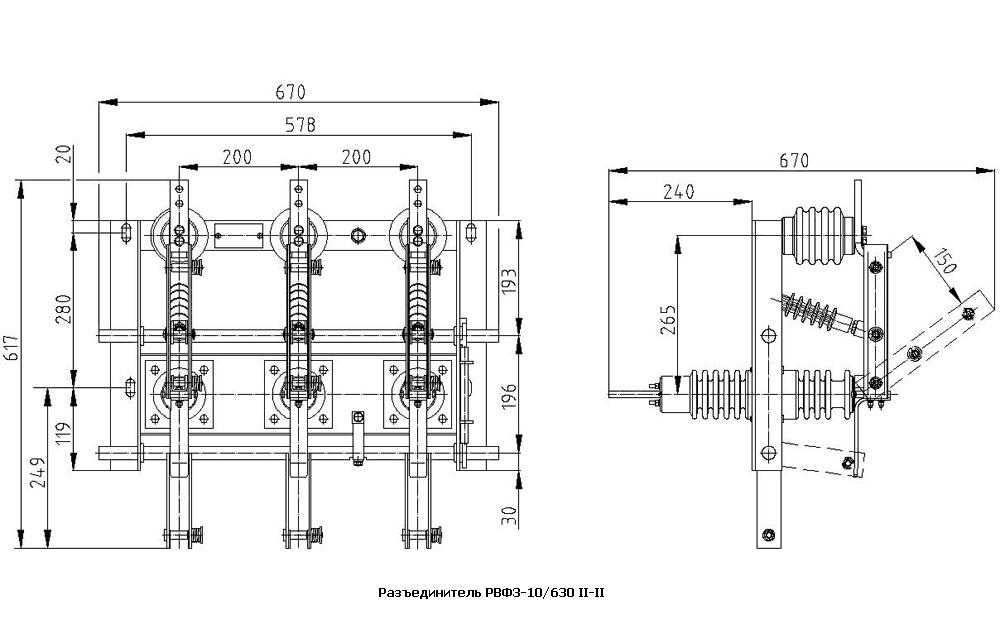

Наиболее распространены разъединители РВ, РВО, РВЗ, РВФЗ, РЛН, РНДЗ, РВПЗ. В этих обозначениях: Р — разъединитель, В — внутренняя установка, Н — наружная установка, О — однополюсный, Д — двухколонковый, Ф — фигурное исполнение (проходные изоляторы), З — заземляющие ножи, Л — линейный контур тока, П — поступательное движение главных ножей. Цифры после букв указывают номинальное напряжение (числитель дроби) и ток (знаменатель дроби). По характеру движения подвижного контакта (ножа) различают разъединители:

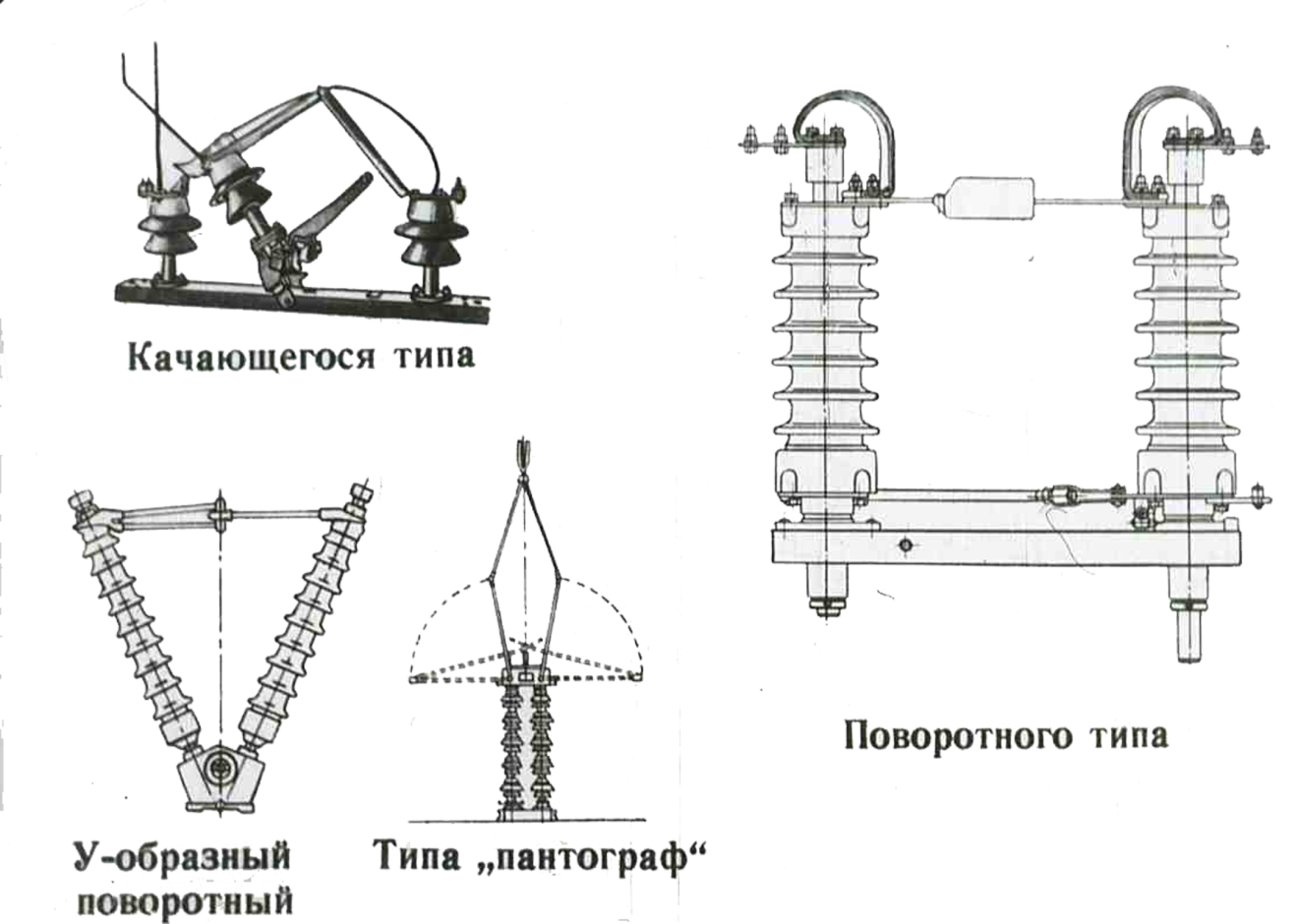

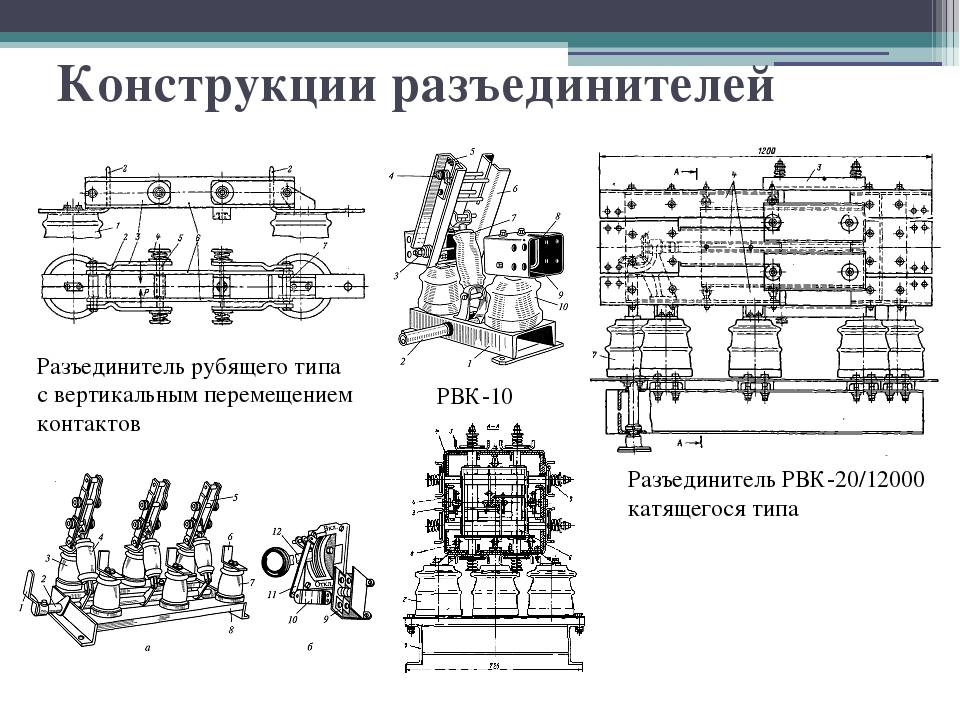

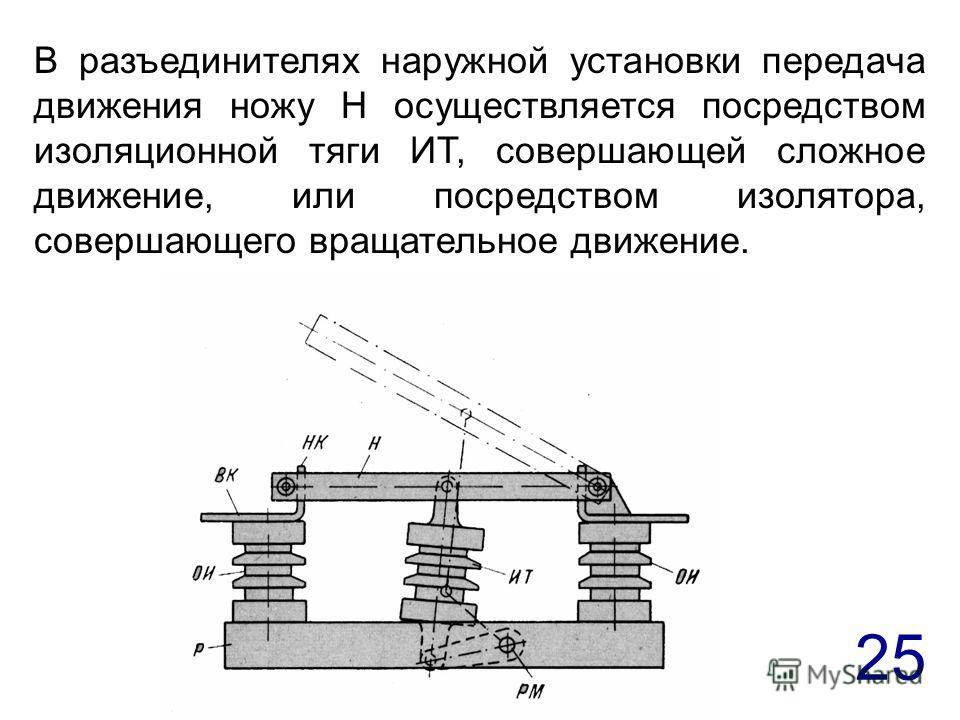

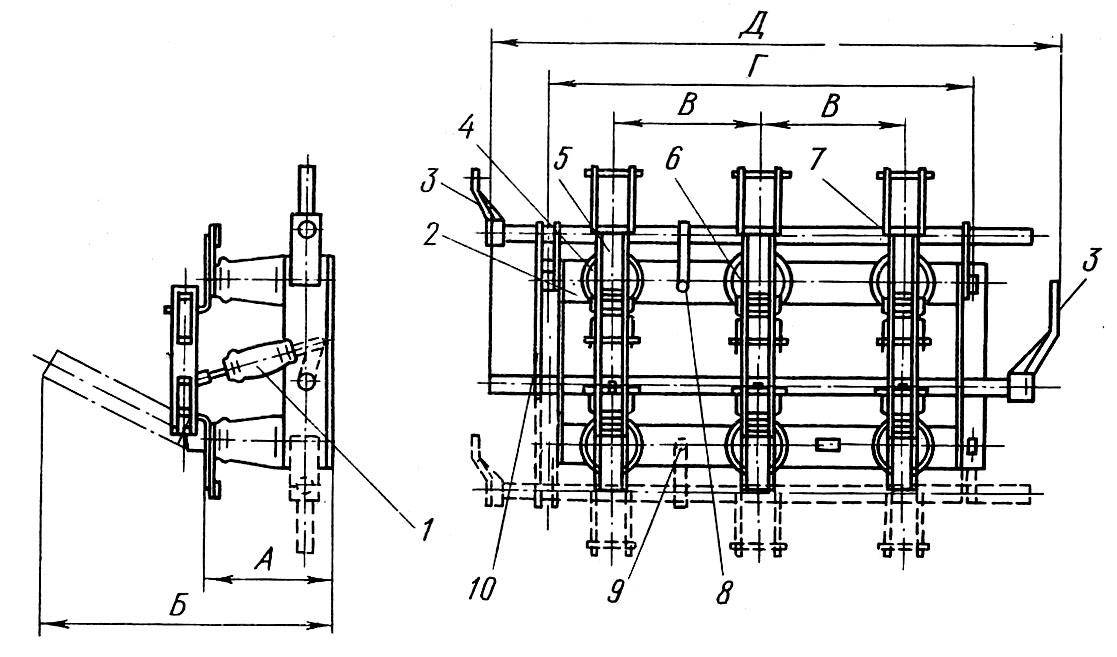

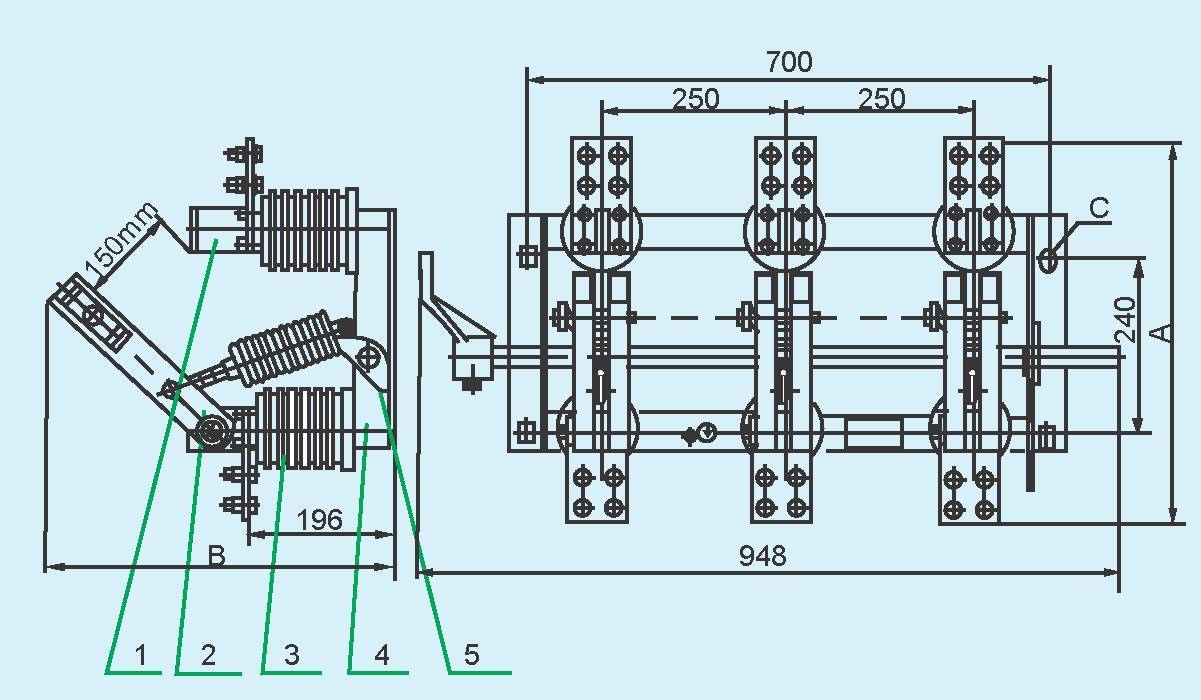

вертикально-поворотного типа с вращением ножа в вертикальной плоскости;

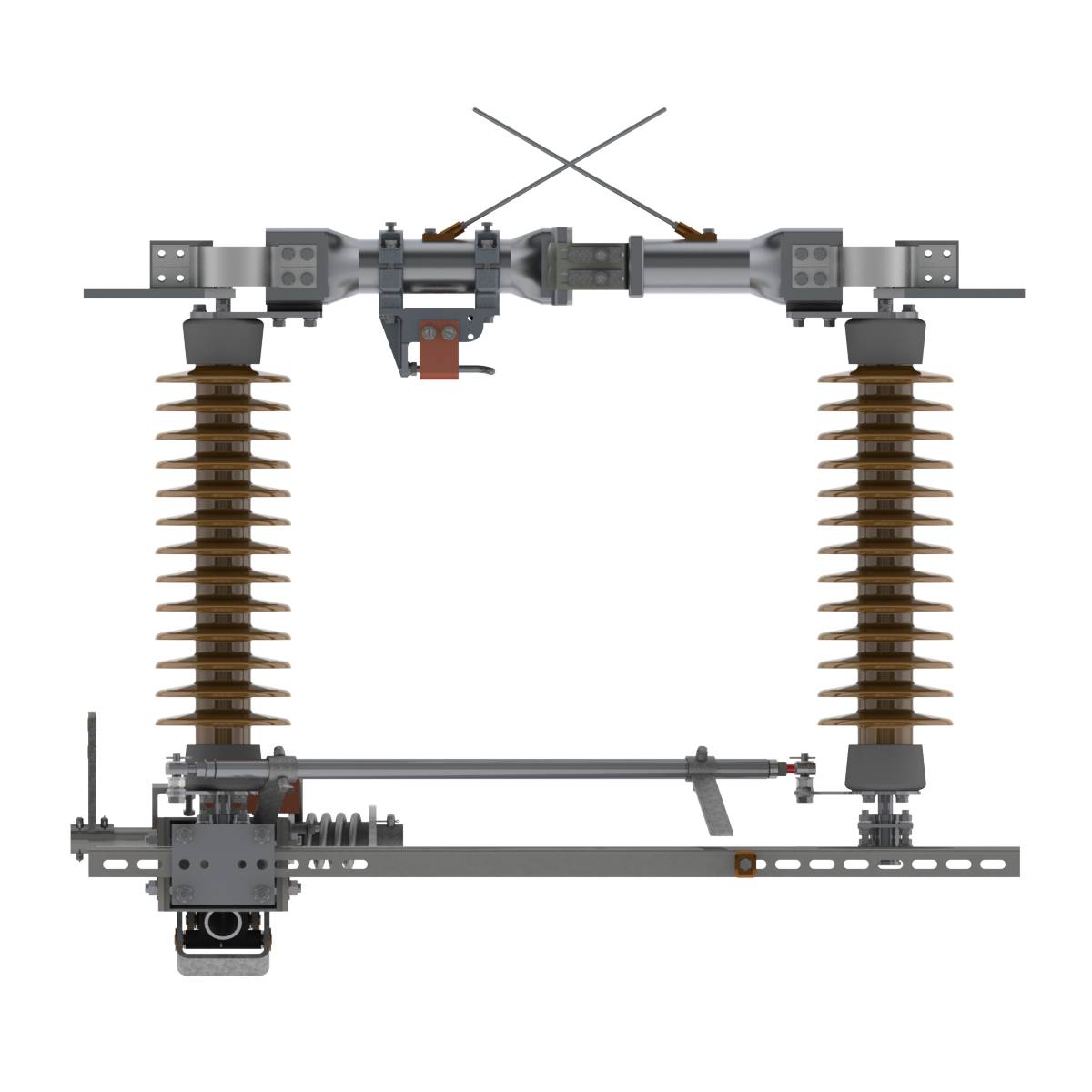

горизонтально-поворотного типа с вращением ножа в горизонтальной плоскости;
качающегося типа с вращением ножа совместно с поддерживающим его изолятором в вертикальной плоскости,
катящегося типа с прямолинейным возвратно-посту нательным движением опорного изолятора совместно с закрепленным на нем подвижным контактом;
с прямолинейным движением ножа в вертикальной плоскости вдоль или поперек осей опорных изоляторов (пантографического типа);
со складывающимся ножом в вертикальной плоскости (телескопического типа);
подвесного типа с перемещением подвижного контакта вместе с поддерживающими изоляторами по вертикальной оси.

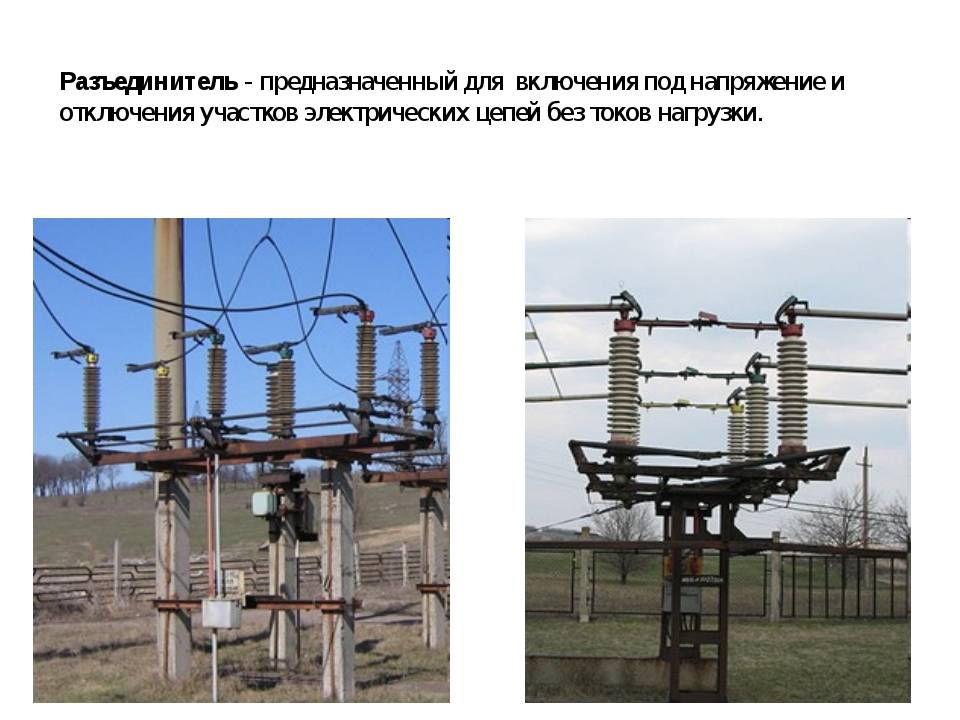

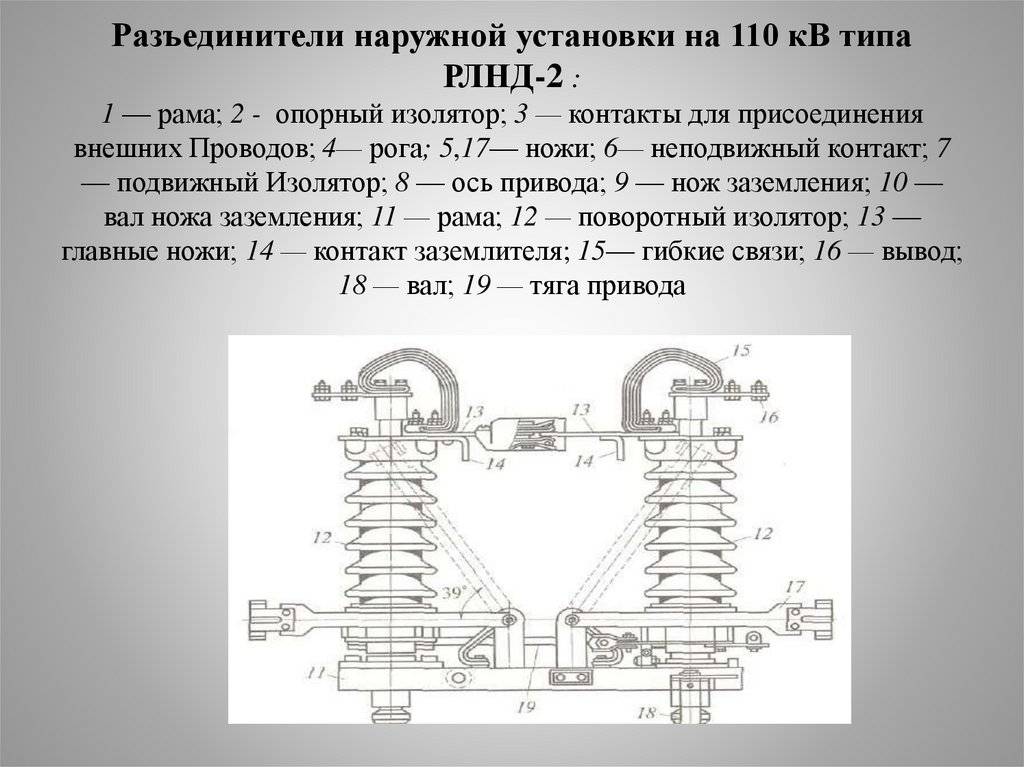

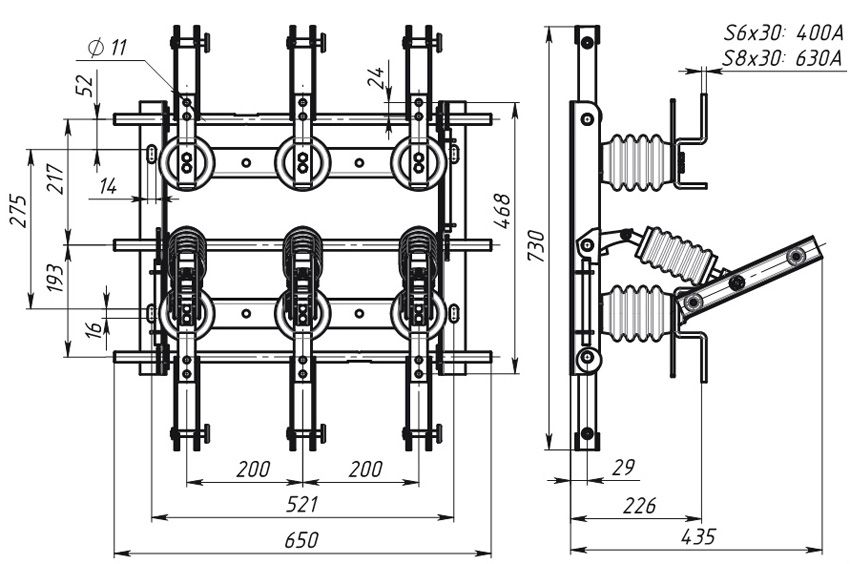

Кроме того, разъединители классифицируются по следующим признакам; номинальному напряжению; номинальному току; роду установки: внутренней (в отапливаемых помещениях), наружной; числу полюсов: однополюсные и трехполюсные; наличию или отсутствию ножей заземления; способу установки: с вертикальным и горизонтальным расположением ножей. Разъединители наружной установки в отличие от разъединителей внутренней установки должны надежно работать в любых атмосферных условиях, при гололеде и при значительной ветровой нагрузке. Поэтому они имеют, в частности, льдоломающие приспособления на контактах. Трехполюсные разъединители могут выполняться на общей или на отдельных рамах для каждого полюса, при этом одновременное включение и отключение всех полюсов достигается соединением между собой их валов. Ножи заземления могут быть пристроены к любому разъединителю как с одной стороны, так и с обеих. В первом случае заземляется только участок линии, присоединенный с этой стороны к разъединителю. Во втором случае заземляются участки цепи, присоединенные с обеих сторон разъединителя. При включении ножи заземления замыкают на землю фазовые провода линии, присоединенной к разъединителю. Заземляющие ножи, как было отмечено ранее, обязательно механически блокируются с главными ножами. Заземляющие ножи и все детали цепей заземления рассчитываются на длительное прохождение тока; устойчивость ножей заземления должна соответствовать устойчивости основной токоведущей системы разъединителя. Механическая прочность отдельных звеньев разъединителя определяется числом операций, которые он может выдержать без повреждений, препятствующих его дальнейшей исправной работе. Для отечественных разъединителей установлено следующее число включений и отключений, которое они должны выдерживать без повреждений: а) для разъединителей с Uном <35 кВ — не менее 2000 операций; б) для разъединителей с Uном = 110 кВ — не менее 1000 операций. Если управление осуществляется электродвигательным или пневматическим приводом, то помимо указанного числа операции разъединитель должен выдержать еще не менее 25 включений и 25 отключений соответствующим ему приводом при наивысшем напряжении на зажимах электрод двигательного привода, при наивысшем давлении воздуха, которое гарантируется заводом, при пневматическом приводе. Положение ножей разъединителей контролируется посредством блок-контактов, которые пристраиваются на раме разъединителя или встроены в привод. Несмотря на большое число различных конструкций разъединители с точки зрения влияния на компоновку распределительного устройства можно разделить на две группы: разъединители опорного типа, у которых подвижный и неподвижный контакты устанавливаются на опорной изоляции; разъединители подвесного типа, у которых подвижный контакт подвешивается на гирлянде изоляторов, а неподвижный устанавливается на другом высоковольтном аппарате или изоляционной конструкции.

Вперед

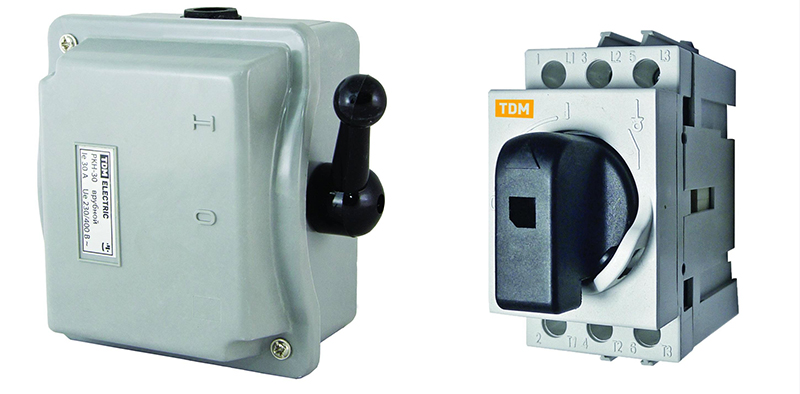

Основные виды рубильников

Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.

Существует несколько типов рубильников, среди которых можно выделить следующие:

Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.

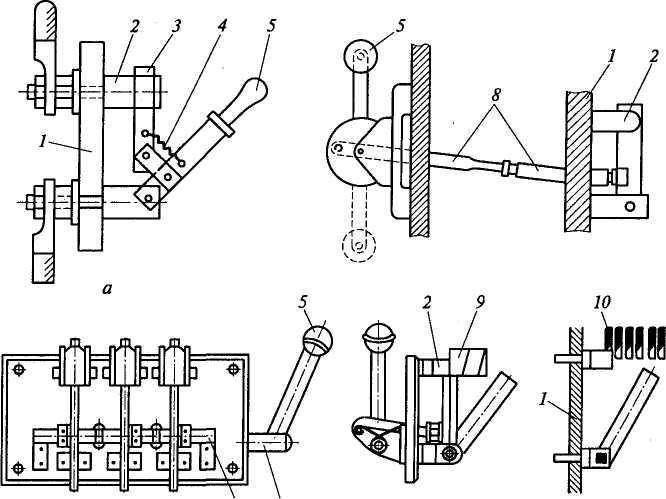

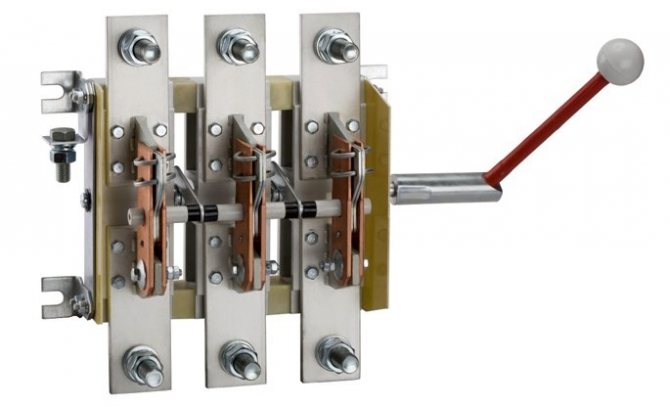

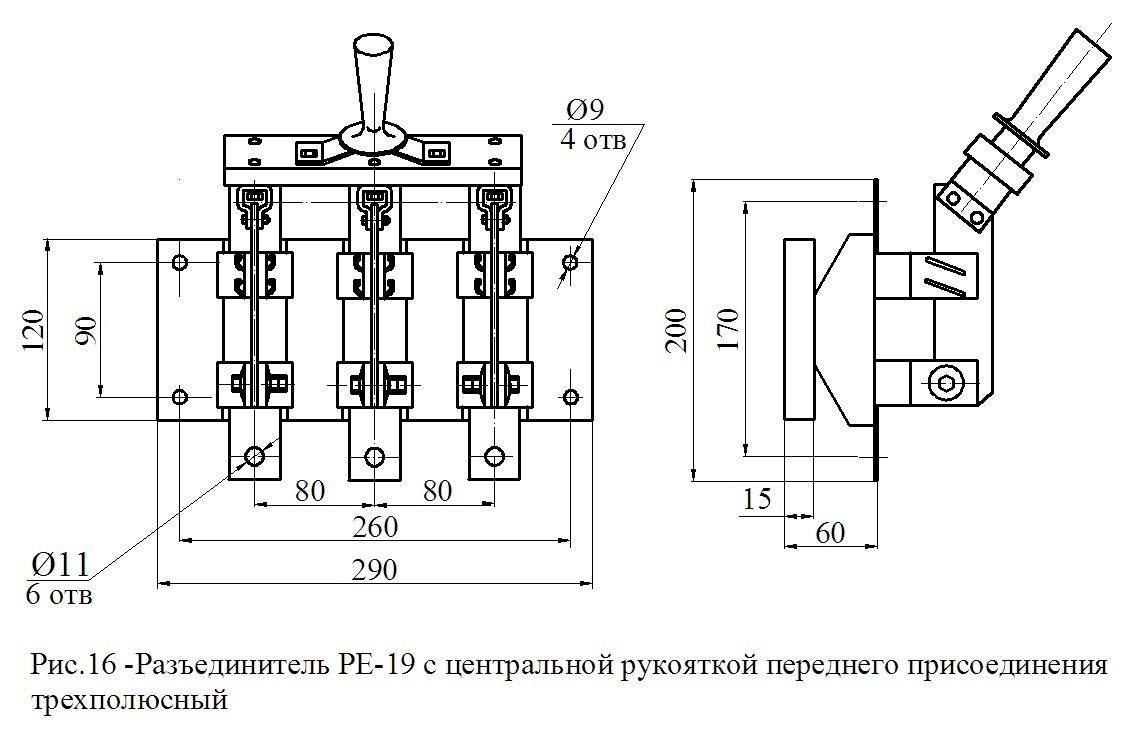

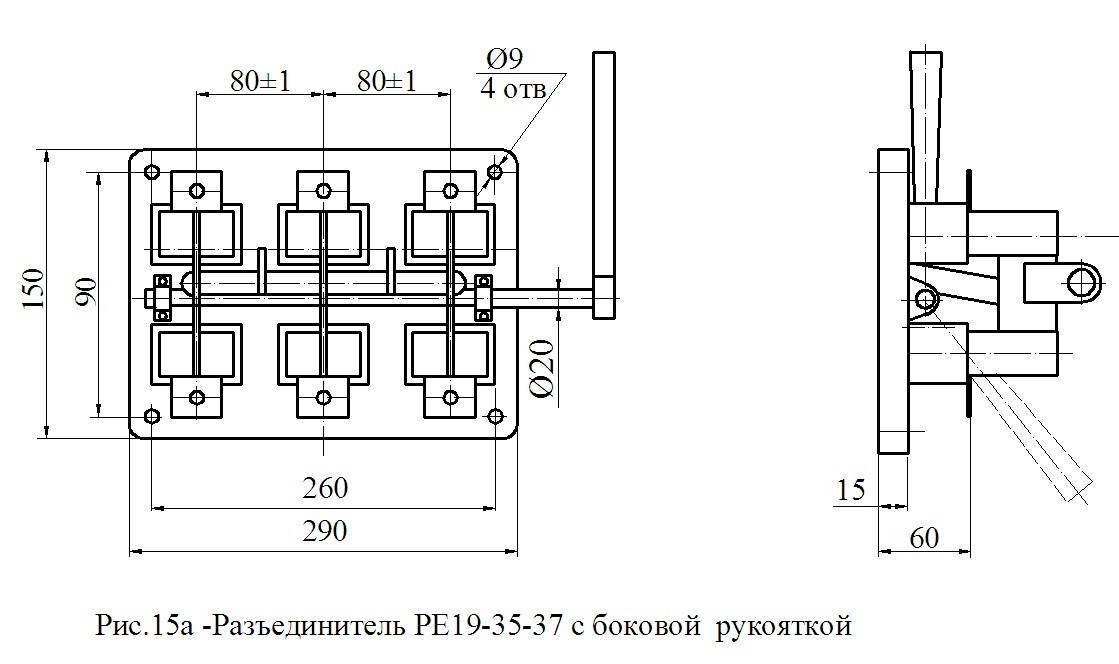

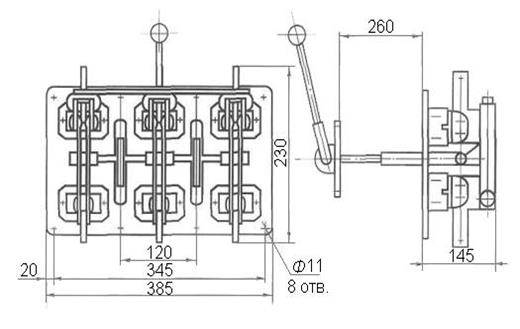

Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.

Рекомендации: как подключить бензогенератор к сети дома

При желании подключить бензогенератор к сети загородного дома можно и своими руками, но это довольно ответственная и нелегкая работа. Поэтому, если есть сомнения в своих силах – лучше доверить такое дело профессионалам.

Вначале следует правильно подобрать помещение для нахождения агрегата. Это место должно быть хорошо вентилируемым с наличием звукоизоляции. Также нужно учесть все предписания техники безопасности, особенно если в качестве топлива используется бензин или дизель. Далее нужно провести провода, соединяющие щиток дома и сам генератор.

Чтобы подсоединить бензиновый генератор к ДЭС не обойтись без перекидного переключателя ввода резерва. Применение такого агрегата существенно облегчит использование генератора:

Если в сети есть напряжение, то рубильник должен находиться в положении «1»;
Когда напряжение пропадает, нужно отключить все автоматы по очереди и переставить рубильник с положения «1» на «0», а затем на «2»;
После таких действий можно спокойно запускать генератор.

Чтобы узнать, когда же снова появилось электричество – можно посмотреть на диод на электросчетчике. Если света нет – диод погасший, а если есть – то работает.

Приобретая генератор лучше обратить внимание на инверторный прибор или с встроенной функцией AVR, что поможет уберечь технику от поломок из-за скачков напряжения. Показатель в 220В аппарат может и не удержит, но небольшое отклонение в ту или иную сторону при AVR (210-230В) считается вполне нормальным

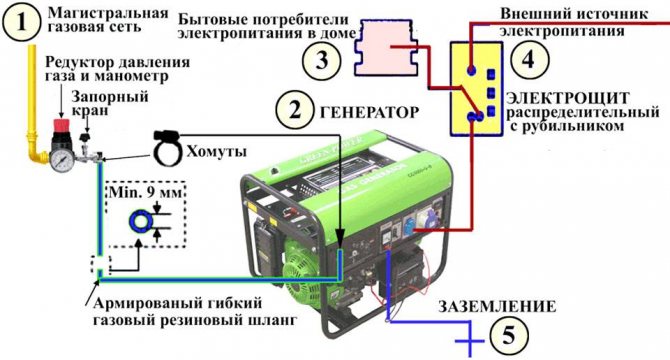

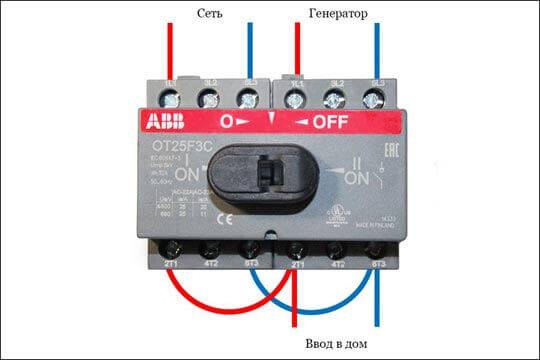

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

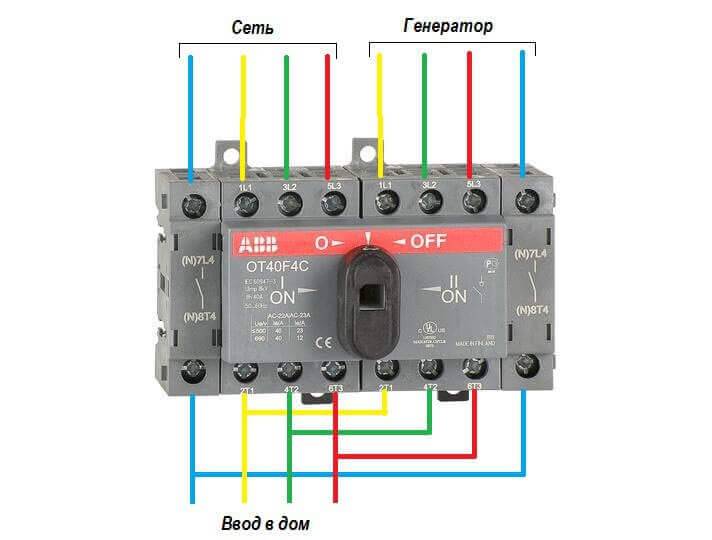

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

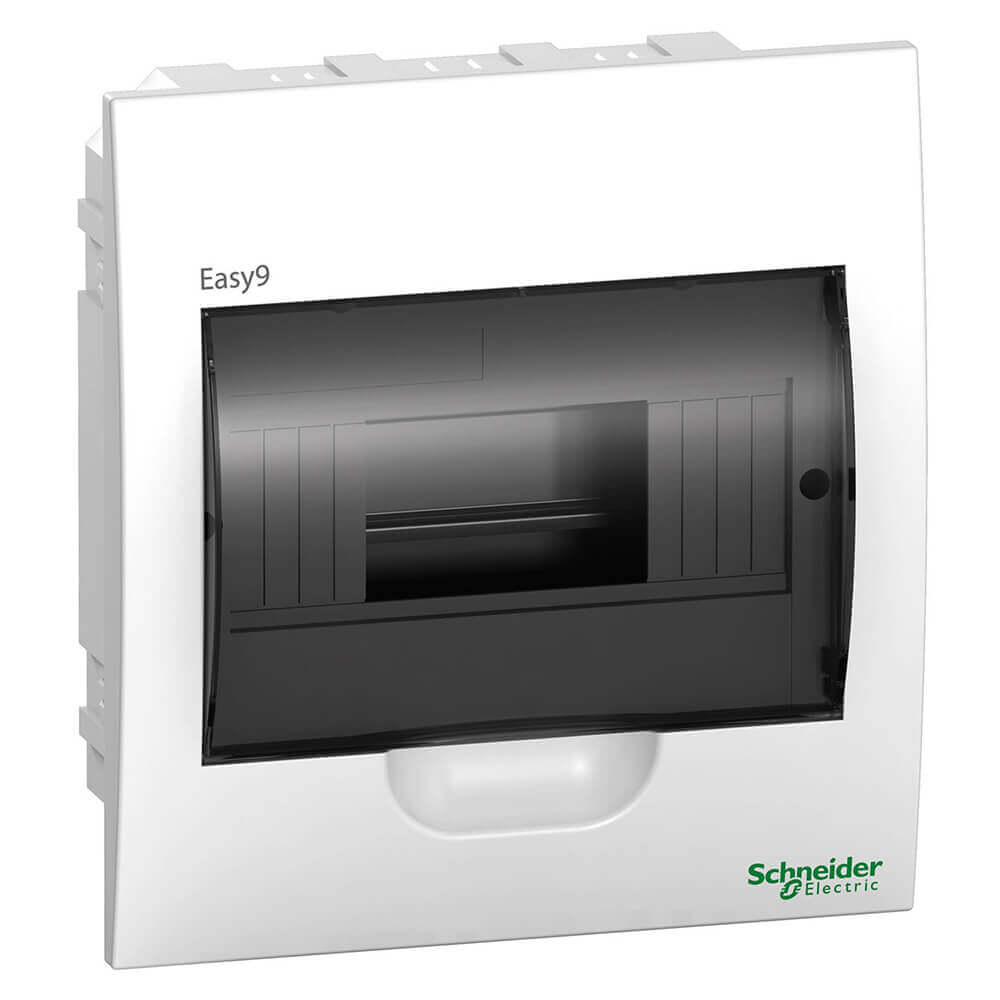

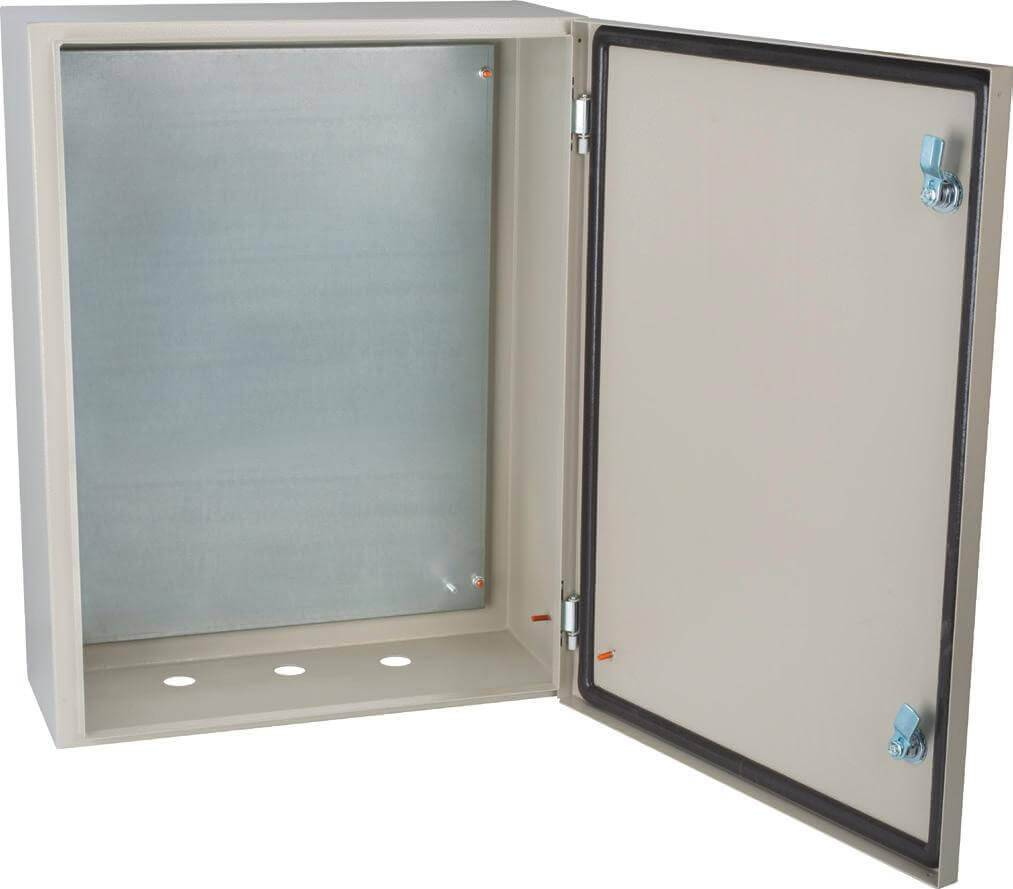

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Что такое рубильник

Электрический рубильник

Изделия разной конструкции можно встретить в подъездах и подвалах домов, на улице и в общественных зданиях. В большинстве случаев все виды рубильников расположены в распределительных щитах полностью или частично.

Согласно классификации, рубильник электрический представляет собой часть распределительного механизма и предназначен для размыкания цепи в ручном режиме. Изделие рассчитано на работу в диапазоне 100-1000 ампер при максимальном напряжении 1000 вольт. Прерывание тока производится за счет мускульного усилия путем создания разрыва на линии.

Перекидной выключатель-рубильник может изготавливаться в открытом и закрытом исполнении. Конструкция зависит от величины нагрузки, которая подается на контакты. Обосновано это тем, что рубильник поворотный на стадии активации и деактивации создает дугу и сноп искр, которые могут нанести человеку травму и стать причиной пожара.

Изделия работают от постоянного и переменного напряжения, могут использоваться для коммутации однофазного и трехфазного тока.

Требования к эксплуатации, техническое обслуживание

Для обеспечения безопасной эксплуатации разъединителей, устройства должны подбираться, исходя из условий использования и технических характеристик. В процессе работы аппараты подвергаются регулярному техническому обслуживанию, проводимому аттестованным персоналом с присвоенной группой электробезопасности.

Также читайте: Однофазный опорный трансформатор тока — ТОП

Регулярные внешние осмотры проводятся с целью выявления:

дефектов и следов коррозионного износа;
повреждений изоляторов;
посторонних предметов, препятствующих работе;
состояния отдельных элементов (особенно контактных ножей и механизмов);
температуры, для исключения опасности перегрева;
отсутствия постороннего шума при включении и выключении, образования искр и замыкания.

Периодичность осмотров:

при системе организации, предусматривающей постоянный дежурный персонал – раз в 3 дня;
без постоянного персонала – ежемесячно.

Также предусмотрено проведение ежегодного текущего ремонта и капитального – каждые 3 – 4 года. Во время ремонтных работ проводится ревизия и наладка оборудования, устранение неисправностей, замена повреждённых элементов или установка новых устройств взамен отслуживших нормативный срок.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

Р — рубильник;
П — переключатель;
П — переднее присоединение проводов;
Б — боковая рукоятка;
Ц — центральный рычаг;
цифры — первые (1-3) число полюсов, (4-6) сила тока (1 — 100 А, 2 — 250 А, 4 — 400 А и 6 — 600 А).

Различные типы рубильников классифицируются по таким направлениям:

Сила тока (100-1000 А).
Количество полюсов (1-3).
Вид тока (постоянный, переменный).
Способ управления (сбоку, по центру).
Способ присоединения проводов (переднее, заднее).
Направления тока (1-3).
Присутствие предохранителя в ноже.
Наличие системы гашения дуги.
Установка вспомогательных контактов.
Степень защиты (открытое и закрытое исполнение).
Температурный режим эксплуатации (жаркий, холодный, умеренный).

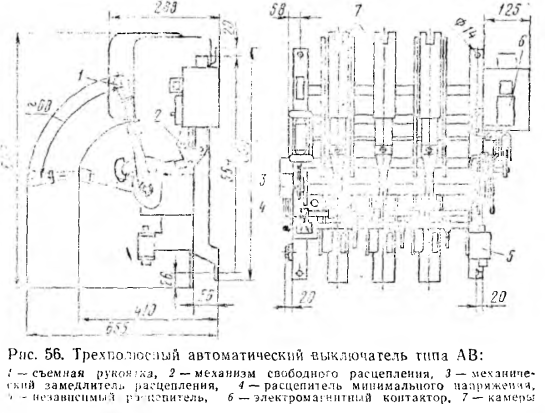

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.

Назад
Вперёд

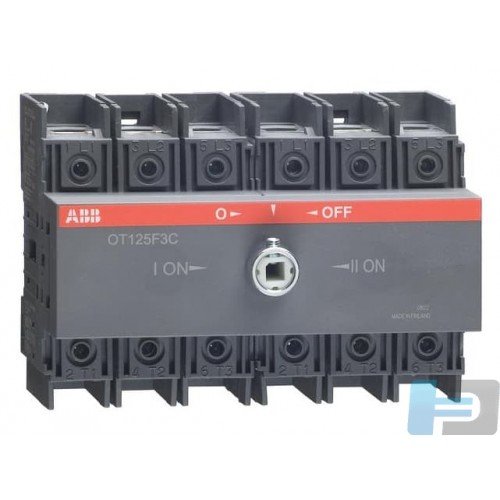

Номинальный ток

Номинальный ток – это показатель, который характеризует параметры электросети, с которой будет работать данный рубильник. Эта характеристика выражается в амперах и присутствует в маркировке прибора:

16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
20А – ВН-32 2Р 20А (IEK);
25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
32А – SHD202 C32 (АВВ);
40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
50А – SHD201 C50 (АВВ);
63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
80А – OT63F3 3п 63A (АВВ);
100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;
125А – OT125F3C 3п 125А (АВВ);
250А – 250-IP54-УЗ-001-Узола;
400А – ЯБПВУ-400-IP54-У3 (Узола);
630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

1.ТИПЫ РУБИЛЬНИКОВ. Типы рубильников. Вакуумные выключатели. Назначение и устройство

Типы котлов

Котельные агрегаты для производства пара или горячей воды различаются многообразием конструктивных форм, принципов действия, используемых видов топлива и, как следствие, имеют разную производительность…

Виды и расчет волновой электростанции

1.1 ТИПЫ ЭЛЕКТРОСТАНЦИЙ

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Некоторые группы топлива, в свою очередь, подразделяются на две подгруппы, из которых одна подгруппа представляет собой топливо в том виде…

Возобновляемые источники энергии. Расчет, виды и задачи геотермальной электростанции

1.1 ТИПЫ ТОПЛИВА

Все существующие виды топливной энергии в природе подразделяются на твердые, жидкие и газообразные. Все виды органического природного топлива состоят из одних и тех же химических элементов. Разница между видами топлива состоит в том…

Использование ветряной энергии

Типы ветродвигателей

Большинство типов ветродвигателей известны так давно, что история умалчивает имена их изобретателей…

Наноматериалы в солнечной энергетике

5.2.1 Типы гелиоэлектростанций

В настоящее время строятся солнечные электростанции в основном двух типов: СЭС башенного типа и СЭС распределенного (модульного) типа. Идея, лежащая в основе работы СЭС башенного типа, была высказана более 350 лет назад…

Нейтрино

2.5 Типы Hейтрино

Тип Нейтрино фиксируется его соответствием оп-редел. заряж. лептону. Соответствие устанавливается по взаимодействию; так, электронным называют H., к-рое переходит в электрон либо рождается вместе с позитроном или при захвате электрона…

О научно-исследовательской работе воздушных линий электропередач ультравысокого напряжения постоянного тока

Типы схем

Различают следующие типы схем: — монополярная; — биполярная; — вставка постоянного тока; — системы с линиями электропередачи; — трёхполярная. В монополярной схеме, один из выводов выпрямителя заземляют. Другой вывод…

Общепромышленные установки: компрессоры, насосы, вентиляторы

4.2 Типы вентиляторов

В общем случае вентилятор — ротор, на котором определенным образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух…

Оптическая изомерия

2.3 Типы хиральности

Молекулы, содержащие тетраэдрический атом, например, углерода с четырьмя разными заместителями принадлежат к точечной группе С1. Они асимметричны и центральный атом называется асимметрическим атомом. Адамантаны…

Силовые трансформаторы и счетчики электроэнергии: назначение, принцип действия

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции. По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения…

Теория горения

Типы взрывов

Взрыв — это освобождение большого количества энергии в ограниченном объеме за короткий промежуток времени. Взрыв приводит к образованию сильно нагретого газа (плазмы) с очень высоким давлением…

Технология монтажа электропроводок жилого дома

1.1 Типы электропроводок

Скрытая проводка. Скрытая проводка наиболее распространена и безопасна в эксплуатации. Она, как правило, выполнена под штукатуркой. Скрытая проводка безопасна в пожарном отношении…

Управляемый термоядерный синтез

Типы реакций

Реакция синтеза заключается в следующем: берутся два или больше атомных ядра и с применением некоторой силы сближаются настолько, что силы, действующие на таких расстояниях…

Электроснабжение цеха

в) Выбор рубильников ввода и магнитных пускателей

Рассмотрим в качестве примера выбор рубильника и магнитного пускателя к трубоотрезного станка № п.п.4…

Энергосбережение в доме

1.3 Типы электростанций

Тип электростанций Строительство и эксплуатация Работа в энергосистеме Воздействие на окружающую среду Тепловые (ТЭС) Строятся быстро и дешево, но потребляют большое количество топлива, следовательно…

fis.bobrodobro.ru

Модификации

Первые рубильники были перекидного типа. Представляли собой коммутатор с наличием двух положений – включения и выключения. Перекидной рубильник служит для коммутации большого количества электрических линий. В современных электросетях фигурируют модификации перекидного рубильника.

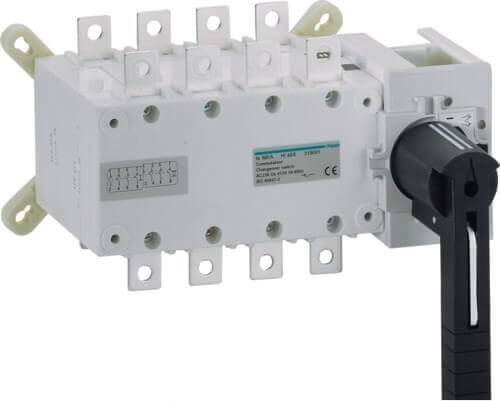

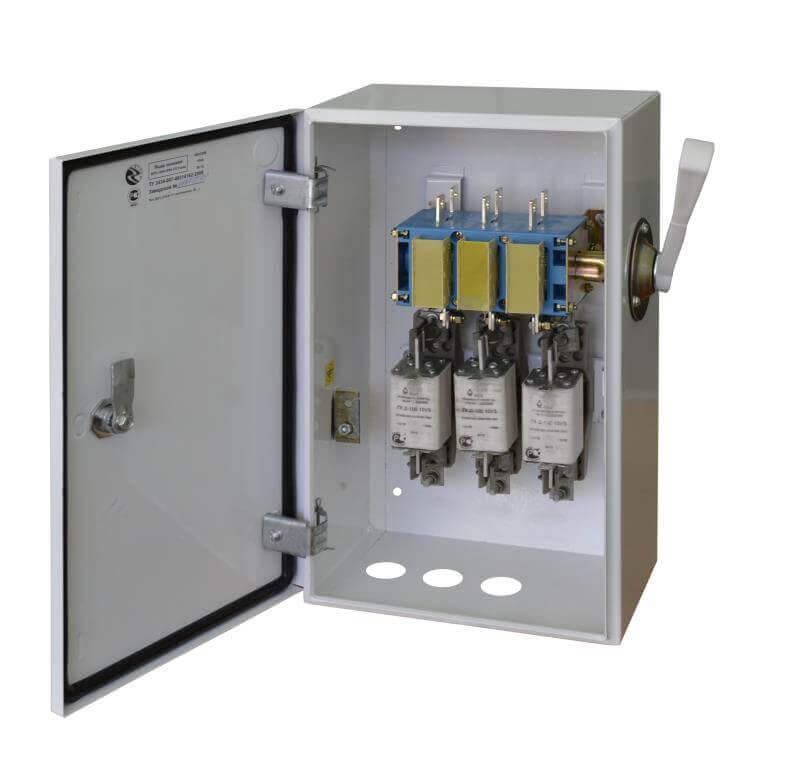

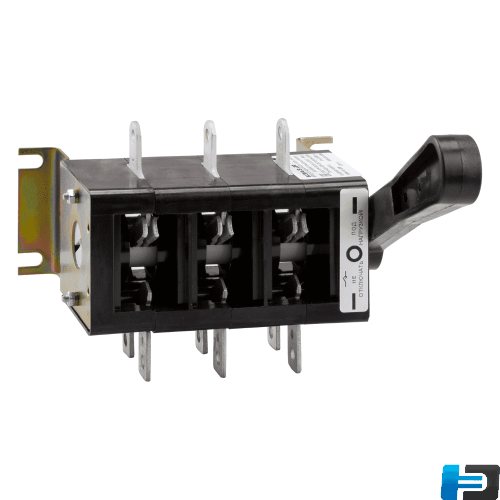

Разъединительный рубильник. Подобные устройства имеют малый размер, короткую рукоятку, поставляются в защитном корпусе. Этот принцип реализован в выключателе-разъединителе перекидном ВР32-31Ф-В71250-100А производства КЭАЗ:

Рубильники поворотного привода. Устройства с поворотной рукояткой просты, надежны и отличаются высокой механической прочностью. Их ножи начинают движение при помощи поворота рычага. К таковым относится, например, рубильник OT25F3 3п 25A производства ABB.

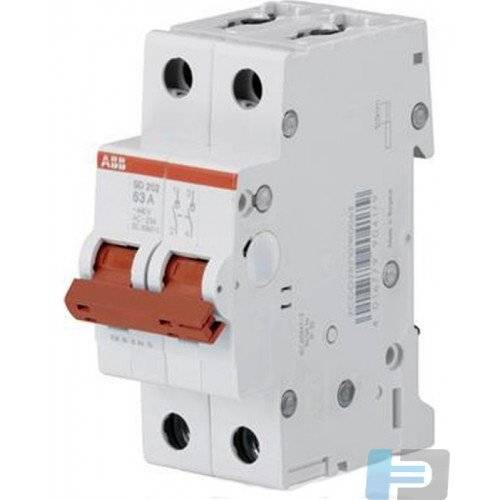

Модульные рубильники, устанавливаемые на DIN-рейку. По сути это выключатель, который служит для защиты оборудования от перегрузки и КЗ. Например, рубильник модульный двухполюсный SHD202 C25 производства ABB.
