Сделать теплый пол своими руками: пошаговая инструкция

Монтажная схема по бетонному основанию

Схема водяного теплого пола по бетонному основанию

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Слой теплоизоляции

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

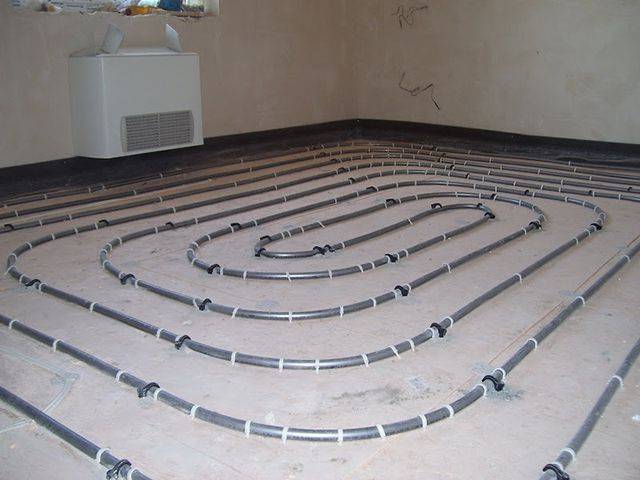

Укладка труб

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Укладка труб

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Шаг 1. Подготовка основания

Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации

Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.

Выравнивание бетонного пола

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене

Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

Выравнивание стен – фото

Виды теплого пола

Существует несколько типов организации обогревающих полов.

Наиболее распространенной считается система тёплого пола с применением эластичных труб из полиэтилена. Вариант экономичный, теплоноситель двигается по бесшовным трубам и не испаряется, за исключением небольших потерь на котле. Плюс такого метода в том, что бетонированная стяжка не позволяет перегреваться трубам и воде, что позволяет покрыть пол практически любым материалом.

Монтирование электрических кабелей, которые при нагревании обеспечивают тепло Вашему полу – второй вид. Система надежная, в отличие от труб вы обезопасите себя от протечек, а благодаря многослойной изоляции проводов – от опасности возгорания.

Еще один тип – это маты электрические. В их основу тоже входят электрические провода, но преимуществом является легкость монтажа. Нужно просто раскрутить и уложить готовый рулон, где змейкой закреплен кабель.

К недостаткам можно отнести то, что укладывать такой пол возможно только под кафелем, предварительно покрыв необходимым клеем.

Возможен вариант укладки под ковролин, однако является ненадежным, неправильно расставленная мебель может оказывать нагрузку и послужить причиной возгорания ковролина или повреждениям теплого пола.

Последний способ уложить теплый пол – пленочный. Это такие же маты, в которых основа это рулон, с расположенными на нем секций из биметаллических алюминиевых или медных полосок. Они пропуская ток, нагреваются.

Если секции элементов производят из углеродной основы с проводниками из меди, температура их нагрева не превышает 28°, поэтому такая система подойдет для укладки под любой, в том числе и деревянный пол.

Укладка теплого пола своими руками потребует определенных навыков и предварительной подготовки.

Теплый пол своими руками — этапы монтажа

Рассмотрим на примере этапы монтажа водяных теплых полов в частном доме:

  1. Поверхность пола, на которую будет осуществляться укладка труб, тщательно разравнивается, и очищается от мусора.
  1. Производится укладка теплоизоляционного материала, в качестве которого допускается использовать пенопласт, листовой полипропилен, и маты для укладки теплых полов. На данном этапе, по контуру утеплительных материалов производится монтаж демпферной ленты, задача которой является компенсация расширения от нагретой стяжки пола.

  1. Затем производится разметка теплого пола. При этом заранее учитывается, где и как будет стоять мебель, сантехнические приборы, под которыми труб теплых полов быть не должно.
  1. После этого осуществляется укладка труб теплого пола. Один конец трубы подсоединяется к подаче котла отопления или к коллектору теплых полов, а второй, после того, как труба уложена, подключается к обратной магистрали (к обратке) данного отопительного оборудования.
  1. Производится заливка стяжки теплых полов.

Для заливки стяжки теплого пола следует прибегать к использованию песчано-цементного раствора с добавлением в него пластификатора. Некоторые мастера сетуют, что после заливки цементно-песчаной стяжки теплого пола, она начинает лопаться и разваливаться на куски. Поэтому многие из них добавляют в раствор некоторое количество мелкого щебня или гравия, чтобы придать строительной смеси большей прочности.

Следует знать, что запускать теплый пол, после того, как залита стяжка, сразу нельзя. Нужно обязательно выждать некоторое время, пока стяжка пола окончательно высохнет, а иначе трещин и других серьезных дефектов на её поверхности не избежать.

Нюансы выбора финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.


Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. https://www.youtube.com/embed/BZ7Al3p9iO0. https://www.youtube.com/embed/BZ7Al3p9iO0

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Устройство бетонного пола с функцией обогрева

Устройство теплого пола

Такая система устанавливается на железобетонные капитальные перекрытия с будущим созданием цементно-песчаной стяжки. Среди мастеров такой вариант называют «заливным» либо «мокрым». Надежность и эффективность способа на практике проявляется в высокой подаче тепла и отличных характеристиках прочности.

Теплый водяной пол традиционный объединяет в себе такие составляющие:

  • трубы;
  • гидроизоляция;
  • перекрытие;
  • армированная стяжка;
  • теплоизолирующий материал;
  • финишное покрытие.

В общей своей толщине это устройство составляет от 7 до 15 см. По всему периметру помещения специалисты рекомендуют проложить демпферную ленту, которая предотвратит потери тепла и укрепит стяжку в местах стыка со стенами. На перекрытиях с неровными поверхностями либо в комнатах, имеющих продолговатую форму, имеет смысл сделать деформационный шов, компенсирующий расширения стяжки при повышении и понижении температур. Для частных домов его обычно выполняют по линии дверного проема, прямо под порогом.

Как видно из рисунка, схема устройства водяных теплых полов не так уж и сложна

Теплоизолирующие материалы

Для устройства теплоизоляции можно взять такие материалы:

  • полипропилен;
  • пробковая подложка;
  • пенополистирол;
  • профильный пенополистирол.

В большинстве случаев сейчас используют профильный материал с пароизоляционной пленкой, который включает в себя специальные «бобышки», сделанные для закрепления труб 18, 17 и 16 мм. Плиты включают боковые замки, которые делают легче операцию соединения щитов. Сам по себе материал дорогой, но при этом в работе очень удобен.

Выбор труб

Главным компонентом всей отопительной системы являются трубы. Именно от них зависит продолжительность службы и качество функционирования целой водяной конструкции. Наиболее экологичными считаются трубы PE-Xc.

Наиболее экологичными считаются трубы PE-Xc

Укладка передающей тепло трубы осуществляется двумя способами: змеевидно либо спиралью. По технологии монтажа второй метод проще и нуждается в меньшей работе насоса. В домах, где есть линейный уклон, лучше использовать первый вариант, поскольку так легче будет удаляться воздух из шланга.

Материал для стяжки

Во время подготовки смеси на основе цемента и песка для устройства стяжки рекомендуют применять пластифицирующие вещества. Если их не использовать, то придется укладывать слой не меньше 5 см в толщину, а если применять, то данное значение можно снизить до 3 см. Чтобы конструкция долго и надежно служила, нужно использовать армирующую сетку. В случае, когда площадь помещения больше 40 кв.м, советуют взять в качестве армирующего слоя полипропиленовую фибру.

Фибра полипропиленовая

Верхний слой

Если говорить о декоративном напольном покрытии, то наиболее эффективную отдачу тепловой энергии обеспечивают керамика и камень. Верхним элементом всего «пирога» могут служить полимерные и текстильные материалы, толщина которых не превышает 10 мм

Допускается и применение паркета, однако здесь стоит принимать во внимание нормативы влажности, поскольку можно столкнуться со вспучиванием и рассыханием дерева

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

  1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
  2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
  3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
  4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
  5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
  6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
  7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
  8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

  • Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
  • Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
  • Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Рекомендации по выбору и монтажу труб

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

  • габариты обогреваемой комнаты;
  • материал изготовления перекрытий, перегородок и несущих стен;
  • особенности утеплителя под систему полов с подогревом;
  • вид финишного покрытия пола;
  • диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
  • мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

  • трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
  • если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
  • в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
  • в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Порядок монтажа

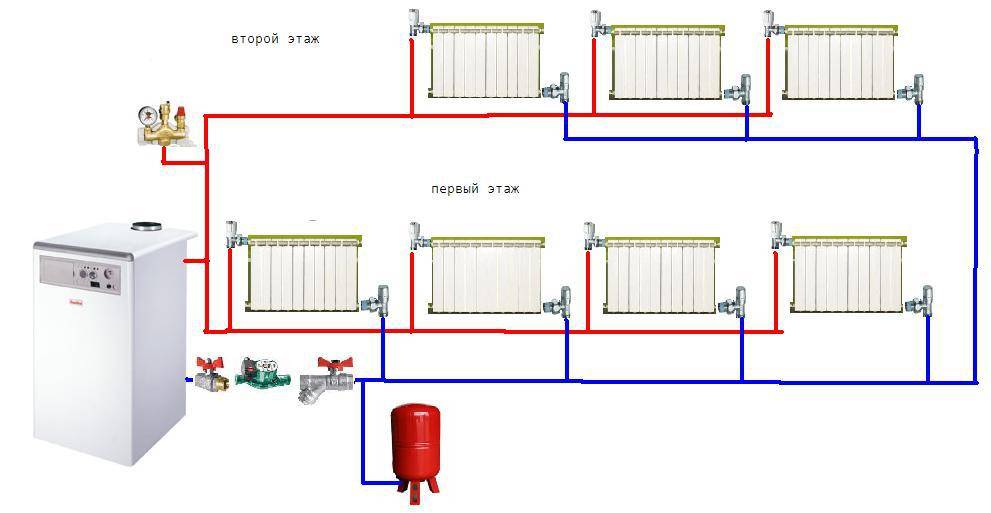

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

  1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
  2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
  3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
  4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
  5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
  6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.
