Винтовая лестница на второй этаж своими руками + чертежи

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

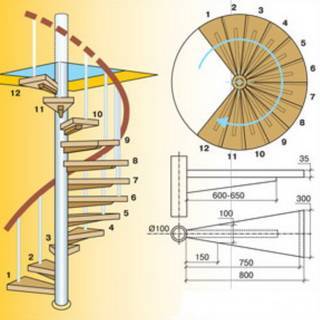

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу

Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню

Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.Опалубка для маршевой бетонной лестницы

Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки.
После армирования монтируются доски, формирующие ступени.Готовая опалубка с арматурным каркасом

Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом

Используемые материалы

Чаще всего для изготовления лестниц используют струганную древесину без неровностей, шипов и прочих дефектов. Перед работой такой материал просушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака. Качественная древесина для строительства лестницы – это древесина только лишь первого сорта с влажностью, не превышающей 10 процентов.

Древесина сосны светло-серая, высокопрочная, но легко поддающаяся обработке. Небольшая стоимость является одним из самых больших преимуществ. А также невысокой стоимостью обладает древесина березы. Отсутствие выраженного древесного узора позволяет воплотить в жизнь интересные дизайнерские задумки. Ясень же, наоборот, имеет ярко выраженный древесный рисунок из-за особой структуры волокон. Несмотря на высокую податливость при обработке, ясень более прочен, чем береза или сосна.

Твердая древесина дуба имеет светло-желтый оттенок и высокую стоимость из-за его высокой прочности. Классические дубовые лестницы прослужат очень долгое время и внесут немного роскоши даже в самый простой интерьер. Конкуренцию дубу может составить клен, который из-за отсутствия пор имеет еще более высокую прочность и долговечность. Однако, кроме высокой цены, такой материал обладает еще одним существенным недостатком: он очень сложен в обработке.

Кроме дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл. Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлической конструкции, кроме самого сварочного аппарата, необходима болгарка, специальные тиски, металлический стол, сверла по металлу и многое другое. Такие сложные в изготовлении лестницы лучше заказывать у профессионалов.

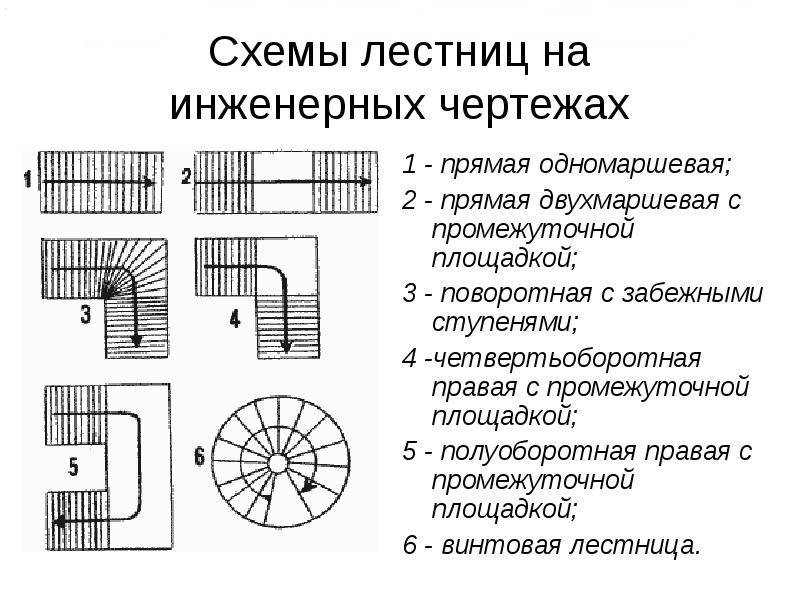

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

• спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;

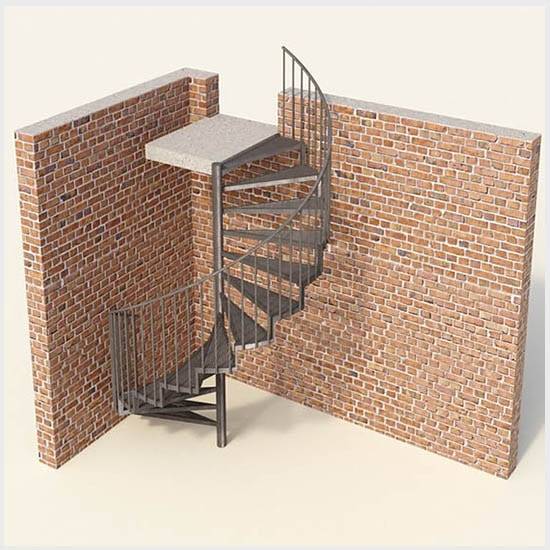

• прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
• лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Как изготовить самостоятельно?

Поскольку самой простой для изготовления собственными руками является деревянная маршевая конструкция с косоуром, то имеет смысл остановиться более подробно именно на ней. Она же является и наиболее безопасной при наличии перил правильной высоты.

Расчеты

Для начала необходимо правильно рассчитать все размеры, количество ступеней и ширину пролета. Высота помещения и длина стены или места, отведенного под лестницу, берутся за основы. Уменьшив в масштабе эти размеры, необходимо построить чертеж прямоугольного треугольника: высота и длина будут катетами, а гипотенуза – это сама лестница.

Затем делим натуральную высоту второго катета на количество ступеней и получаем среднюю высоту подступенка. Их высота не должна превышать 120 миллиметров, а если это произошло, то либо придется увеличивать длину лестницы, либо выбрать другую конструкцию, например, винтовую. Все полученные размеры наносятся на чертеж, получается готовый эскиз, по которому легко самому изготовить косоур и ступени.

Ширина пролета зависит от личных предпочтений и свободного пространства помещения, но не может быть менее 80 см. Расчет лестницы на бальцах производится подобным образом. Для винтовой конструкции понадобятся уже более сложные чертежи в виде круга определенного диаметра, рассеченного на сектора – ступени.

Строительство

Для того чтобы изготовление деталей своими руками не принесло неожиданных неприятных сюрпризов, необходимо очень точно перенести все размеры с чертежа на материал и следовать подробной инструкции. Выбор качественного материала намного упростит процесс постройки: хорошая сухая древесина легко распиливается и крепится. Сложнее всего сделать ровный косоур, так как от него зависит прочность и эстетичность готовой конструкции. Для него подбирается цельная доска без суков и трещин. Толщина такой доски может колебаться в пределах 45–50 миллиметров.

Сами проступи делаются из досок толщиной 30–35 миллиметров и должны на 1,5–2 сантиметра по ширине превышать изготовленное под них место на косоуре. Края проступей нужно делать закругленными и аккуратно отшлифованными, чтобы случайно не пораниться об маленькую щепку и не посадить занозу. Если планировалась лестница закрытого типа, то для нее необходимо изготовить, кроме самих проступей, еще и подступенки. Для них подойдет даже тонкая доска толщиной 1,5–2 сантиметра, потому что вся нагрузка ляжет на косоуры, а они будут лишь слегка поддерживать ступень и закрывать внутреннее пространство.

Поручни или балясины лучше всего приобрести уже готовые сразу с крепежом. Деревянные элементы останется только скрепить саморезами, а металлические сварить с помощью специального аппарата. Если в доме есть пожилые и маленькие дети, то на каждую ступень необходимо поставить сразу две балясины, если же нет, то достаточно и одной. Для лестницы на больцах с одним косоуром изготовление деталей проходит по похожей схеме, только без подступенков и с закупкой металлических больцов вместо деревянных перил.

Круглую винтовую лестницу смастерить своими руками невероятно сложно. Начиная от невозможности без специального оборудования изготовить гнутые детали в домашних условиях, и заканчивая спецификой конструкции, лекала и крепежные элементы, к которой почти невозможно купить в обычном строительном магазине. Выходом из ситуации может послужить монтаж обычной поворотной маршевой лестницы с углом в 360 градусов либо заказ готового изделия у профессионалов.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

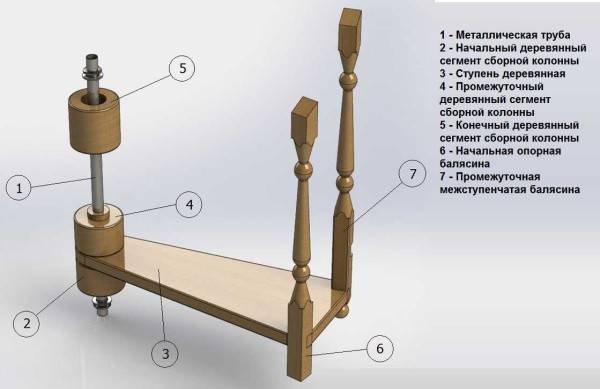

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

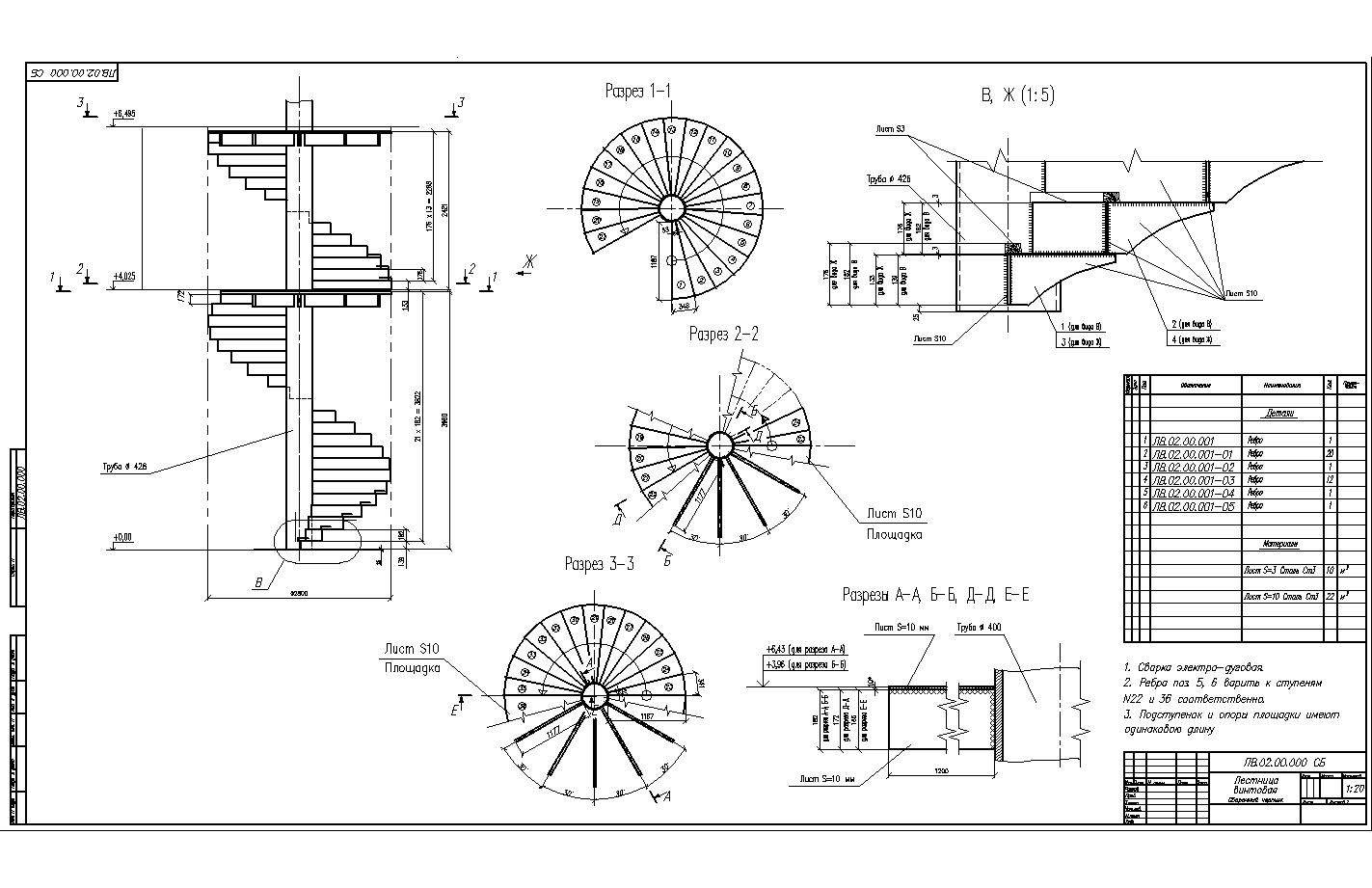

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

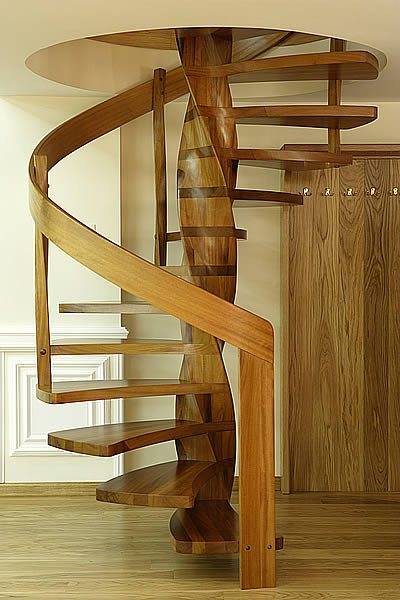

Преимущества винтовой деревянной лестницы

Осуществляя поиск оптимального варианта лестницы в двухэтажный дом по доступной стоимости, стильного дизайна и супер качества, следует обратить внимание на конструкции из массива бука. Они обладают:

Они обладают:

• Эстетичностью:
• Надежностью;
• Экологичностью;
• Долговечностью.

Текстура древесной породы отличается:

• Красивым рисунком;
• Прочностью;
• Устойчивостью.

Стоимость на буковые лестницы доступна многим потребителям. Отзывы о материале положительные. Новейшие технологии обработки дерева дают возможность придавать материалу широкую цветовую палитру, имитировать его под редкие породы дерева, под палисандр или ольху. Этим и обусловлено то, что для изготовления лестничной конструкции из бука, используются лучшие доски, смотрятся они шикарно.

Бук пользуется особой популярностью на строительном рынке. Буковые лестницы способны выдерживать, не теряя свойства, интенсивные нагрузки при эксплуатации. При долгом сроке службы, они не требуют специального и сложного ухода.

Красивые примеры

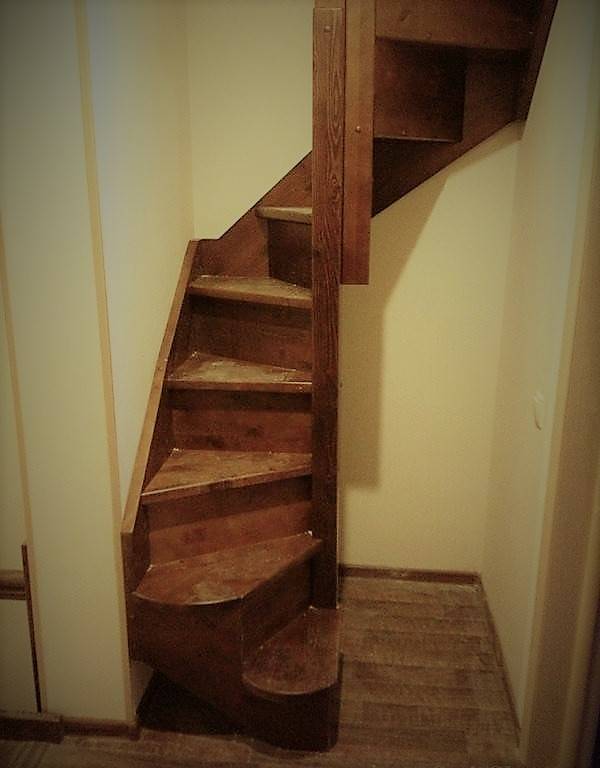

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

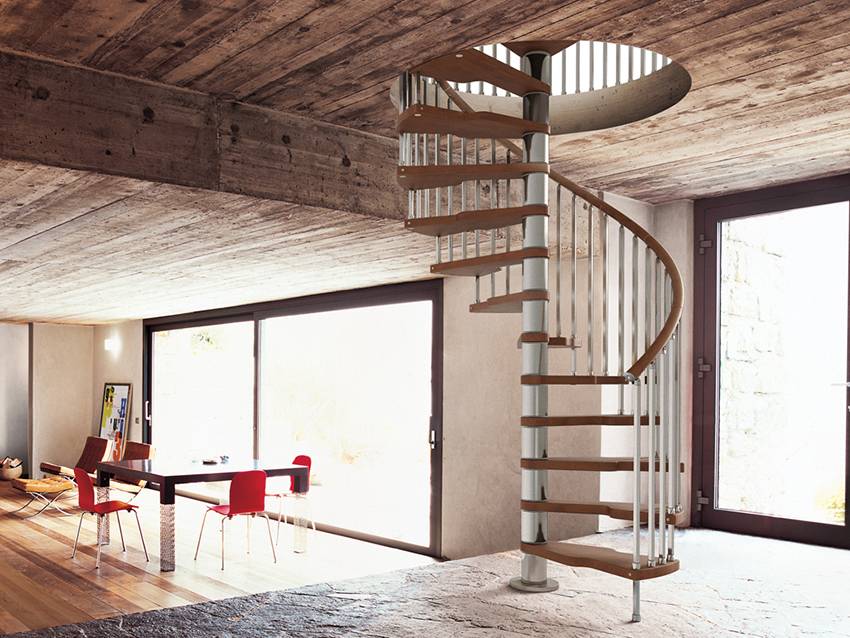

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

Параметр	Величина	Примечание
Угол подъема по отношению к горизонтали	20 – 45 градусов	Здесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступени	От 12 до 23 см	Как и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени	40/10	При других размерах пользоваться лестницей будет неудобно.

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Рисунок	Описание этапа
	Рисуют окружность с радиусом r=l/2, где l – ширина марша (лестничной ступени). Эта фигура делится под углом 45° (обозначено красной средней линией).
	На основе сделанной разметки по первому, или второму варианту рисуют отрезки. Их длина равна глубине степеней (b).
	К участку поворота дорисовывают прямые части лестницы.
	Второй вариант размещения прямых лестничных маршей с разрывом между углами.
	Отрезки АС и АВ пригодятся для точного расчета забежных ступеней. Ширина (е) должна получиться примерно 10 см, а d – 40 см.
	На этом чертеже надо получить аналогичные величины отрезков е и d.

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Статья по теме:

Заключение

Как ясно из всего описанного материала, винтовые лестницы на данный момент пользуются весьма широким и обоснованным спросом. Ряд преимуществ таких лестниц, как, например, большая компактность, небольшие требования по занимаемой площади, выделяющийся элемент интерьера или же и вовсе определяющая часть декора, выгодно выделяют их из разнообразного списка подобных сооружений.

Винтовая лестница не только прекрасно вписывается в интерьер частных домов, но и приносит очевидные преимущества при размещении в коттеджах, добавляя квадратные метры жилой площади.

Сборка таких конструкций не требует много времени или специфических профессиональных знаний в этой области. Произвести самостоятельные замеры и расчёты просто.

Вместе с учётом простоты возведения таких конструкций, пусть и типовых, винтовые лестницы являются уникальным и экономически выгодным решением вопроса, какую лестницу построить на второй этаж?
