Как сделать крышу на пристройке к дому: делаем односкатную крышу к пристройке дома с фото инструкцией

Стропильный каркас

Угол склона оптимален, материалы подобраны, далее рассчитывается конструкция каркаса крыши. После уже можно закупать всё необходимое для сборки крыши.

Конструкция стропильного каркаса проектируется исходя из выбранного типа кровельного материала, площади крыши и типа строения.

При строительстве односкатной крыши пристройки к дому своими руками стропильную систему можно выполнить по одному из трех типов:

  • Висячая.
  • Наслонная.
  • Скользящая.

Висячая конструкция подходит в тех случаях, когда пристройка построена только из несущих стен. Такой каркас подходит для построек из любого материала.

Наслонный тип каркаса подходит, как правило, при наличии в пристройке перегородок, а само строение сделано из кирпича или камня.

Скользящая система выполняется в том случае, когда стены здания выполнены из дерева. Это обусловлено спецификой строительства деревянных зданий и их последующей эксплуатации.

Для стропильного каркаса желательно выбирать деревянные заготовки высокого качества, хорошо обработанные антисептиками для защиты от влаги и гниения.

Части стропильного каркаса односкатной крыши:

  • Мауэрлат из бруса твердых пород.
  • Стропильные ноги.
  • Обрешетка.
  • Подкос.

Основа крыши — твердопородный деревянный мауэрлат. Балки мауэрлата устанавливаются и закрепляют на крепления с одной стороны и стене дома — с другой, к которой примыкает пристройка. На мауэрлат монтируются стропила конструкции или — стропильные ноги. Они одним концом устанавливаются на брусья мауэрлата. Обычно, стропила — это доски 50 на 150 мм/100 на 150 мм, в которых делаются запилы. Это необходимо для плотной установки на мауэрлат.

Обрешетка из бруса или досок — каркас кровли, а подкос служит усилительной опорой, дополняя основной скелет крыши.

Способ укладки обрешетки разнообразен

Здесь важно знать, что это зависит от того, на каком кровельном материале остановился ваш выбор. Так, при использовании твердой кровли её монтируют с таким интервалом, чтобы лист кровли лежал на паре брусьев

При использовании мягкого материала обрешетку кладут, обычно, сплошным дощатым слоем.

Виды пристроек

Перед началом сооружения пристроя к деревянному дому следует изучить возможные варианты конструкций и технологические особенности их строительства. После анализа информации значительно упрощается выбор материалов и технологии ведения работ. Такой подход позволит гармонично соединить пристройку с уже существующим зданием.

Навес. Такое сооружение является самой простой конструкцией пристройки. Он необходим для защиты крыльца и людей от солнечного света и непогоды. Кроме этого под навесом можно проводить досуг и принимать гостей.

Строительство навеса не требует обязательно сооружения мощного фундамента. Установка столбов, играющих роль опор, может стать достаточно прочным основанием. К ним монтируется каркас, и оформляется поверхность стен в зависимости от вкусовых предпочтений застройщика.

Деревянный дом может нуждаться в пристрое

Летняя комната. Она, нередко, обустраивается из пристройки. Комната предназначена для отдыха и служит местом дружеских застолий. В качестве основания такой пристройки сооружают ленточный или столбчатый фундамент. Материалом стен каркасной конструкции служит фанера, доски или кирпич.

С целью создания лучшей освещенности стены делают частично остекленными. Крыша летней комнаты может быть с одним или двумя скатами, причем утяжелять ее конструкцию нежелательно. Утепление или создание отопительной системы в таком помещении нецелесообразно.

Жилая комната. Устройство полноценной жилой комнаты подразумевает проведение полного строительного цикла. При сооружении фундамента используют блочную или монолитную конструкцию. Для возведения стен используют кирпич, пеноблоки или брус. При строительстве крыши обязательно устраивается слой гидроизоляции. Вся конструкция сооружения также должна быть качественно утеплена.

Кухня. Обустройство кухни в помещении пристройки довольно сложное мероприятие. Это связано с тем, что кроме возведения капитального сооружения, требуется подведение всех коммуникаций, включая канализацию и вентиляцию.

Гараж. Такая конструкция сооружается на ленточном фундаменте, на котором располагаются стены из кирпича или блоков. Также сооружается надежная крыша из шифера, металлочерепицы или профнастила. Кроме этого помещение должно быть хорошо вентилируемым.

Крыльцо. Нередко при устройстве различных конструкций пристроек, необходимо строительство крыльца. В качестве материала может быть использован бетон, брус или металл. При значительной высоте крыльца или наличии поворота обязательно монтируются перила.

Выбираем угол наклона крыши

Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.

Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.

Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.

Односкатная крыша пристройки к дому

Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:

  • черепица или шифер — минимум 22 градуса;
  • рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
  • профнастил — минимум 12 градусов;
  • металлочерепица — 14 градусов;
  • ондулин — минимум 6 градусов;
  • мягкая черепица — минимум 11 градусов.

Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам

Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра

Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

  • для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
  • на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
  • сечение стоек, подкосов и прогонов – 10 х 5 см;
  • обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

  1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
  2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
  3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

  1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
  2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
  3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
  4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

  • под металлочерепицу – 35 см;
  • для профнастила и шифера – 50—60 см;
  • под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Устройство жесткой конструкции ленточного фундамента для пристройки к дому

Технология выполнения ленточного фундамента не требует особенных знаний – его нетрудно устроить самостоятельно. Сложнее сделать качественное соединение для получения общей жесткой конструкции.

  1. Выкапываем траншею по всему периметру стен пристройки по линии разметки. Глубина траншеи должна повторять глубину основного фундамента. Ширина – на 10 см. больше запланированной толщины стен.
  2. Укладываем щебневую подушку для фундамента и хорошо трамбуем.
  3. По дну траншеи устраиваем рулонную гидроизоляцию. В частном строительстве, в основном, используется рубероид.
  4. В местах соединения фундамента пристройки с основанием дома бурим отверстия диаметром аналогичным диаметру арматуры (12-14 мм.) и глубиной не менее 50 см. Число отверстий зависит от количества прутьев рабочей арматуры в каркасе фундамента – для ленточного фундамента средней глубины (70 – 100 см.) достаточно 6 прутов, проходящих попарно в трех уровнях.
  5. Готовим отрезки арматуры необходимого размера (глубина отверстия + 25-30 см. на выпуск) – делаем продольный надрез глубиной 4-5 см., в который вставляем расклинивающий вкладыш – металлический, но можно из дерева.
  6. Забиваем арматуру в отверстие. В процессе вкладыш разжимает тело арматурного прута и заклинивает его, создавая надежное соединение. Теперь выпуски арматуры можно использовать как элемент конструкции основания пристройки.
  7. Устраиваем арматурный каркас и монтируем его в траншее. Края каркаса привариваем к выпускам закрепленной в основном фундаменте арматуры.
  8. Устанавливаем опалубку на всю высоту фундамента. В частном строительстве в основном используется съемная опалубка из деревянных или металлических щитов. Если запланировано утепление фундамента, то в качестве опалубки можно использовать плиты пенополистирола.
  9. Готовим бетонную смесь в пропорции 1:2,5:5 (1 часть цемента М-400 + 2,5 части песка + 5 частей щебня мелкой или средней фракции).
  10. Заливаем бетон в опалубку. Бетон следует укладывать слоями по периметру. В идеале – залить весь фундамент за один день. Нельзя делать резких обрывов бетона, но, если пришлось остановить работы, то срез «ленты» необходимо расположить «ступеньками».
  11. После схватывания бетона, через 2-3 дня, снимаем опалубку и делаем обратную засыпку.

Хочу обратить ваше внимание на то, что в нормальных погодных условиях бетону для полного созревания необходимо 28 дней. В течение 5-7 дней бетон интенсивно набирает прочность до 70% от расчетной, но для продолжения строительных работ этого недостаточно.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Виды пристроек

По конструкции бывают нескольких типов. Разберем каждый из них.

Открытые (летние)

К основным деталям такой летней пристройки относят:

  1. Фундаментные элементы (столбы или сваи).
  2. Террасные стойки (часто из дерева) диаметром 10*10 см. Фиксируются на расстоянии от 1,3 до 2 м друг от друга.
  3. Доски для настила пола. Берутся строганные или шпунтированные.
  4. Для кровельного материала подходит профлист, обычный ондулин, металлочерепица.
  5. Дополнительные элементы отделки. Сюда нужно отнести деревянные резные балясины, перила.

Фото: деревянная терраса с видом на море

Закрытые

Полноценное жилое помещение. Обустраивается как гармоничное продолжение дома под общей крышей. Делать ее можно полностью застекленной с панорамными окнами или же с частично стеклянными окнами и сплошными стенами. Выбор на усмотрение хозяев в зависимости от задумки оформления интерьера.

Фото: утепленная пристройка из кирпича с остеклением

Из стройматериалов понадобятся:

  1. Каркасные элементы в виде столбов. Их собирают из досок размерами 4*10 см. Укосины 4*10 см.
  2. Для внешней отделки используется сайдинг или вагонка, реже  – пластик.
  3. Входная дверь с комплектом фурнитуры и стеклопакеты по количеству оконных проемов.
  4. Материал для настила крыши (шифер, черепица, профлист).
  5. Для стен берется кирпич, а чтобы быстро возвести стены – блоки газобетона.
  6. Раствор для кладки и фундамента. Замешивается вручную или заказывается готовым с подачей из бетономешалки.
  7. Пол настилают из шпунтированных досок толщиной от 3,5 см.

Закрытые пристройки бывают теплыми или холодными.

Теплые

Пристраиваемая конструкция может эксплуатироваться круглый год. Поэтому потребуется заливать надежный фундамент с тепло- и гидроизоляцией. Ускорит работы установка винтовых свай.

Фото: веранда под одной крышей с домом

Если дом из свежего сруба, то и дополнительную комнату нужно пристраивать из дерева. Больше времени уйдет на кладку кирпичных стен, зато такое помещение прослужит в разы дольше.

По желанию хозяев часть стен заменяется панорамными окнами.

Холодные

Это крытое помещение с окнами, выходом на улицу, но без отопления. Используется как оранжерея в теплую погоду, столовая, продолжение крыльца.

Фото: веранда с панорамным остеклением

Может служить котельной на первом этаже, если большой дом отапливается дровами или углем. В этом случае для строительства и обшивки берутся пожаробезопасные материалы (газосиликат, кирпич).

Относится к сложным конструкциям.

Не подойдет для одноэтажного дома. Применяется для больших коттеджей.

Самый популярный вариант – балкон. Бывает открытый, огражденный решетками из металла с ковкой, или же застекленный. Красиво смотрятся цветные витражные стекла. Нижняя часть обшивается сайдингом, пластиком.

Сборка полового покрытия

Следующим шагом в строительстве пристройки для деревянного жилища является сборка пола. К этому моменту фундамент должен быть полностью готов к эксплуатации. Рассмотрим, какие методы монтажа полового покрытия существуют:

  • заливка стяжки;
  • установка деревянного пола.

Первый способ более целесообразен, но он обойдется дороже. Для заливки стяжки потребуется убрать около 35 см грунта, расположенного внутри фундамента. Далее, на дно ниши засыпается подушка из песка и щебня, после чего устанавливаются маячки (с помощью уровня). По окончанию подготовки производится заливка стяжки и ее облицовка.

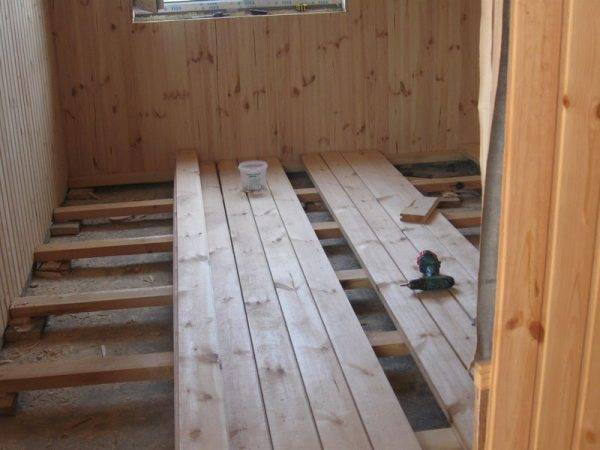

Более простой и экологичный способ – монтаж деревянного пола. Для такого покрытия необходимо заложить балки (перекрытия). Они фиксируются к фундаменту с помощью специальных крепежных элементов – анкерных болтов. На следующем этапе выполняется монтаж угловых соединений балок. Стоит сказать, что такие соединения устанавливаются по периметру фундамента каркасной пристройки.

Затем необходимо заложить поперечные балки и провести утепление конструкции с помощью подходящего теплоизолятора. В конце, как и в случае с бетонным полом, покрытие облицовывается. Перед началом установки пола рекомендуется изучить фото разных этапов данного мероприятия. Это позволит быстрее разобраться во всех нюансах.

Способ крепления лаг к бетонному основанию

Возможно вам будет интересно: Строим хозблок на даче своими руками

Узел примыкания

Перед тем как сделать крышу пристройки, необходимо тщательно продумать соединение дома и пристройки. Стыковка крыши пристройки со стенами существующего дома может быть боковой и верхней. В первом случае пристройка располагается так, что скат крыши будет иметь уклон вдоль одной из стен дома. В последнем случае к стене дома будет подходить верхняя горизонтальная линия ската. Иными словами односкатная крыша может примыкать к дому либо под наклоном, либо по прямой горизонтальной линии.

При выполнении стыка существующего дома и крыши вы можете использовать один из следующих способов:

  1. Крепление при помощи рейки делается в уже возведенной стене дома. Для этого на требуемой высоте в стене необходимо выполнить штробу глубиной 25 мм. В эту канавку закладывают уплотнитель, который идет в комплекте со стыковочной планкой. Уплотнитель должен плотно заполнять всю канавку. После этого работу ведем в таком порядке:
  • Необходимо зафиксировать уплотнительную планку при помощи дюбелей или саморезов.
  • Далее эту планку прикрепляется к кровле над пристройкой при помощи тех же саморезов. Обычно их вкручивают в верхнюю волну кровельного покрытия.
  • В результате уплотнительная планка будет заходить на кровельное покрытие на 10 см.
  • Штроба замазывается силиконовым герметиком.
  1. Если же скат пристройки примыкает к дому по наклонной линии, то в качестве герметизирующей планки будет выступать изгиб крайнего кровельного листа. Его подрезают и подгибают на стену дома так, чтобы он закрывал ее на высоту 5 см. Далее устанавливается планка, которая будет прикрывать верхнюю часть листа. Поверх самой планки крепится фасонный элемент.
  2. Более щадящий способ оформления узла примыкания называется флэшинг. Он подходит для стен из пеноблоков и кирпича. Прочный и герметичный стык получается за счет использования геотекстиля и мастики. Такой способ организации узла примыкания очень простой и выполняется в таком порядке:
  • Поверхность стены тщательно подготавливается. Кирпич штукатурится, бетон покрывается праймером, гладкие поверхности обезжириваются. Щели и дыры тщательно замазываются.
  • Наносим первый мастичный слой и хорошо разравниваем его.
  • Прикладываем и прижимаем подготовленный отрезок геотекстиля.
  • Далее выполняем еще один мастичный слой.
  • Через три часа повторяем нанесение мастики.
  • Через сутки, когда замазка высохнет, можно наносить цветное покрытие под цвет стен дома.

На фото в сети можно найти варианты пристройки, когда ее крыша и кровля дома соединяются под определенным углом. Стоит отметить, что такой вариант намного проще выполнить на этапе возведения дома. Если же пристройка возводится около уже построенного дома с крышей, то такая конструкция затронет крышу дома и может потребовать ее переделки. Поэтому намного лучше, когда крыша к пристройке к дому примыкает к стене сооружения ниже свесов его кровли на 5-10 см.

Основные разновидности мансардных этажей

Первым делом стоит определиться с внешними характеристиками пристройки, которые будут соответствовать общей стилистике дома. Различают некоторые виды:

  1. Одноуровневая мансарда с двускатной крышей. Это утепленное помещение чердачного типа. Имеет низкий потолок и небольшую площадь.
  2. Одноуровневая мансарда под ломаной двускатной крышей. По площади такое помещение гораздо просторнее, но более трудоемкое при проектировании и дороже в цене. Имеет четыре скатные плоскости под разными углами.
  3. Одноуровневая мансарда с консольными выносами. Представляет определенные сложности при проектировании и строительстве. Зато конструкция позволяет установку окон в вертикальном положении, а большое внутреннее пространство сглаживает все проблемы при постройке. Каркас такой мансарды предполагает смещение и выдвижение за пределы дома.
  4. Многоуровневая мансарда со смешанным опиранием крыши. Самая сложная из конструкций мансардных этажей. Требует непосредственного участия специалистов. Чаще всего строится вместе с новым домом и не рассчитана для пристройки к старому.

Стропильная система — основа любой мансарды

Фото пристроек к дому

Каркасная пристройка на свайно-винтовом фундаменте – простой и сравнительно недорогой вариант. Строение с односкатной кровлей.

Возведение каркасной пристройки к кирпичному домуИсточник lawofbank.ru

Остекленная веранда с двускатной крышей белого цвета отлично гармонирует с домом. Каркасная конструкция возведена на свайном фундаменте, с отделкой декоративными элементами. На веранде будет комфортно отдыхать в любое время года.

Закрытая пристройка к дому с двускатной крышейИсточник photonshouse.com

Кирпичная веранда с остеклением – можно проводить время в ней даже зимой. Сооружения возведено на ленточном фундаменте. Внутреннее пространство используется для отдыха.

Закрытая теплая верандаИсточник gomfer.com

Жилая встраиваемая пристройка мансардного типа к деревянному дому – хороший вариант для увеличения квадратных метров жилой площади с экономией пространства во дворе. Постройка выполнена из бруса, возводится частично на фундаменте основного строения с дополнительными столбиками.

Пристройка к деревянному дому из бруса с мансардойИсточник postila.ru

Пристроенная летняя кухня каркасного типа с остеклением. Выполнена на деревянном каркасе, обшита сип-панелями. Кровля односкатная с небольшим уклоном.

Простой и сравнительно недорогой вариант каркасной пристройки к деревянному дому – остекленная верандаИсточник pingru.ru

Пристроенный к деревянному дому гараж – отличный способ экономии как денег, так и пространства во дворе. Конструкция выполнена из бруса со встроенной кровлей.

Гараж, пристроенный к жилому домуИсточник stroy-dom.net

Жилые пристройки к дому выполнены из бруса. Блочный фундамент ленточного типа. Пристройки позволяют существенно увеличить внутреннюю площадь дома.

Две пристройки к одному дому из брусаИсточник ro.decorexpro.com

Пристройки к деревянным домам могут использоваться для увеличения жилой площади или бытовых нужд. Сооружают такие объекты из бруса, бревна, блоков, кирпича или по каркасной технологии.

Процесс возведения деревянной пристройки к домуИсточник prakard.com

Односкатная крыша пристройки к дому

Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает

Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки

Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.

Базовая конструкция веранды к дачному дому

Рассмотрим наиболее популярный и простой в исполнении вариант веранды – пристройка располагается вдоль одной стены, имеет столбчатый (в данном случае – свайно-винтовой) фундамент и выполнена из дерева.

Для сооружения размером 6х3 м (на эскизе размеры проставлены в сантиметрах) потребуется:

  • винтовые сваи соответствующего диаметра, количество соответствует количеству стоек;
  • пять или шесть опор по длинной стороне (в зависимости от планируемой нагрузки). Шаг будет соответственно 1,5 м или 1,2 м. Общее количество свай – 10 или 12;
  • брус для обвязки свай (ростверк) – 6+6+3+3 = 18 м с сечением не менее 100х100 мм, лучше 100х150 или 150х200 мм;
  • аналогичный по сечению брус для стоек. Их количество совпадает с количеством опор, высота соответствует запланированной высоте веранды по переднему краю и по заднему краю (с учетом угла ската навеса). В варианте эскиза – 2,5 и 2,7 м соответственно. Общее количество бруса для стоек (2,5х5)+(2,7х5)=26 м для конструкции с пятью сваями и (2,5х6)+(2,7х6)=31,2 м для варианта с шестью сваями по длинной стороне;
  • брус сечения 50х100 мм (возможны варианты) для ферм навеса. Для каждой стойки требуется один элемент, длина которого равна ширине веранды плюс свес крыши (около 50…60 см для предотвращения заливания веранды и защиты основания), то есть 3,5 м. Второй элемент – гипотенуза прямоугольного треугольника, в котором одна сторона – это разница по высоте между передним краем (с учетом свеса крыши) и задним, а вторая – горизонтальная балка фермы. Соответственно, стороны равны 0,2 и 3,5 м, тогда гипотенуза равна 3,51 м. Можно немного увеличить это число, поскольку потребуется подрезка внешнего края стропила. Для пяти стоек потребуется (3,5+3,55)х5=36 м бруса, для шести – (3,5+3,52)х6=43,2 м;
  • балки/лаги для настила пола. Они могут монтироваться вдоль веранды (половая или террасная доска тогда ложится поперек), или наоборот. Количество и сечение лаг выбирается исходя из толщины половой доски и планируемой нагрузки;
  • если навес планируется устраивать из легких материалов, можно обойтись без обрешетки. Если в качестве кровельного покрытия будут использоваться тяжелые материалы, необходимо устроить обрешетку, сплошную или с шагом не менее 15…20 см. Соответственно рассчитывается количество обрезной или (в редких случаях) необрезной доски;
  • кровельный настил рассчитывается по площади – при размере веранды 3х6 м и с учетом свеса крыши необходимое количество составит 3,5х7=24,5 м.кв. (свес выполняется также по торцовым сторонам);
  • количество материалов для устройства ограждения рассчитывается отдельно, в зависимости от дизайна веранды.

На эскизе показаны подкосы (крестовины), соединяющие сваи. Этот элемент не является необходимым и используется в обязательном порядке только на просадочных грунтах, при высоком уровне грунтовых вод и сложном составе почвы на участке.

Таблица 1.1. Несущая способность винтовых свай для разного типа грунта.

Таблица 1.2. Выбор диаметра и длины свай в зависимости от определенной нагрузки.

Пошаговое руководство по закладке фундамента для пристройки

Рассмотрим на примере столбчатую основу дополнительного строения:

  • Подготовка и очистка территории с последующим выравниванием.
  • Разметка делается согласно расчётам и плану.
  • Готовятся скважины, глубина которых ниже порога замерзания почвы.
  • На дно отверстия укладывается песок, заливается водой и утрамбовывается, получается подушка.
  • Установка арматуры или стекловолокна для прочности основания на 20 см выше уровня почвы.
  • Конструируется опалубка надземной части.
  • Заливка бетонным раствором. Климатические условия, особенности грунта данного региона влияют на его состав и должно быть заложено в проекте.
  • Гидроизоляция делается в четыре слоя поочерёдно: битум, рубероид и т. д. аналогично.

Готовую базу следует увлажнять водой или посыпать опилками мокрыми. Процесс увлажнения начинается через 8-10 часов после заливки. Эта процедура поможет высохнуть основанию равномерно без трещин, и продолжать её следует в течение 3-х дней.

Нужно ли утепление крыши пристройки

Работы по утеплению кровли над пристройкой позволяют сократить теплопотери, а также увеличить эффективность отопления, если оно будет предусмотрено в таком помещении. Для того чтобы выполнить утеплительные работы, перед монтажом гидроизоляционного слоя необходимо сделать черновой потолок. На него укладывают выбранный утепляющий материал, застилают слоем гидроизоляции, а затем уже выполняют все остальные монтажные работы.

Изнутри такой потолок можно обшить гипсокартоном или влагостойкой фанерой. Не забудьте также утеплить торцы крыши, чтобы снизить теплопотери из-за боковых ветров. При этом может быть использован любой доступный материал

Внешний декор торцевых частей крыши над пристройкой можно выполнить любыми отделочными материалами по своему желанию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
