Как сделать естественную вентиляционную систему своими руками
Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.
Устройство вентиляционной системы
Правильный монтаж

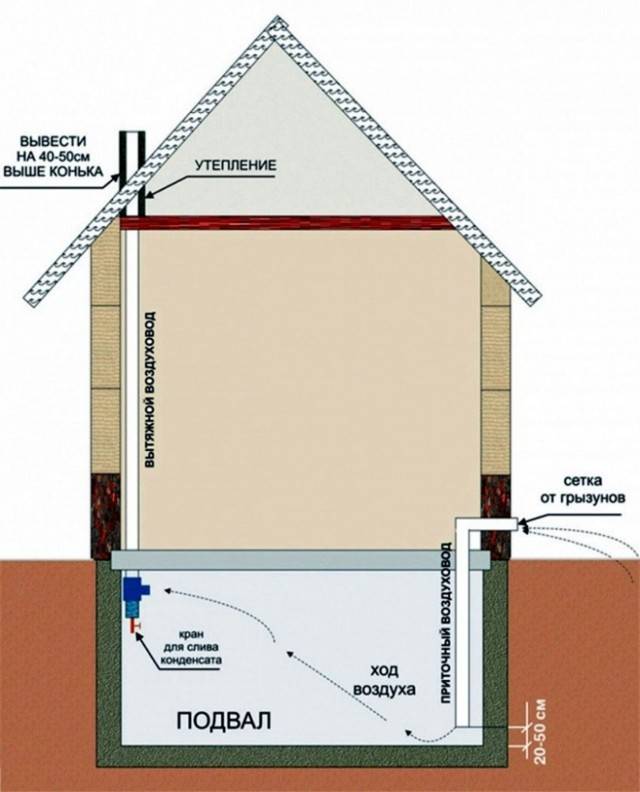

Вентканал в стене
Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).
Размещение приточных каналов в стене
Основные рекомендации:
- Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.

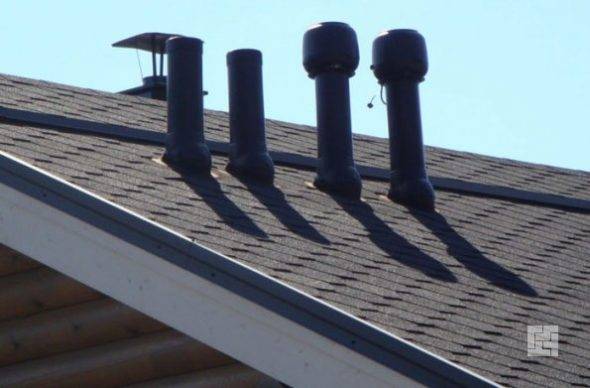

- Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.
Вывод системы на улицу
Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.
Приток свежего воздуха крайне необходим
Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)
А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов
Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.
Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.
Как вентилировать подпол в срубе если он у вас есть?
Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи
Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.
Как вентилировать санузел в доме из бревна?
В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.
Как вентилировать кухню в срубе?
Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.
Типа вентиляции
Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.
Естественный воздухообмен
Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.
Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.
С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.
Проблему можно решить двумя способами:
- проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
- использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.
Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.
Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.
В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.
Принудительный воздухообмен
А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.
Принцип действия естественной вентиляции
Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.
На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:
- Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
- Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
- Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.
Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.
При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.
Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.
Система вентиляции в котельной частного дома
При установке вентиляции своими руками в котельной, необходимо учитывать привязку элементов вентиляции к месту расположения отопительного оборудования. Для котельной возможно применение естественного или принудительного вентилирования.
На заметку! Если в котельной вашего дома установлен твердотопливный котел, рекомендуется установить принудительную вентиляцию.
Расположение труб воздуховодов в котельной может быть вертикальным или горизонтальным. Но при этом, горизонтальные воздуховоды в котельной не должны содержать поворотных отрезков и устанавливаться только в случае принудительной вентиляции. Для естественной вентиляции котельной труба воздуховода может быть вертикальной и длиной не менее трех метров.
Проветривание — простейший способ естественной вентиляции помещения.
Оптимальной системой вентиляции в котельной является комбинированная вентиляция. Если в котельной перестанет функционировать принудительная вентиляция, естественная ее частично заменит.
Снабдив свой дом эффективной системой вентиляции, вы обеспечите длительную эксплуатацию конструкции дома и сохраните свое здоровье.
Гигиенические нормы
Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.
Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.
Принудительная вытяжка и вентиляционный короб в кухне
При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.
Схема проникновения радона в жилой дом
Принцип работы приточной вентиляции
Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.
Приточная вентиляция с подогревом воздуха
Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:
- водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
- электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.
Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.
Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²
Воздушное отопление приточной вентиляцией
Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.
Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.
Повышение эффективности естественной вентиляции
Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной — в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.
Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон
Приточный клапан — это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.
Виды приточных клапанов
Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.
Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода
Эти приборы принято делить на две категории:
механические. Режим работы механического встроенного клапана устанавливается вручную. Оптимальное положение задвижки в каждой конкретной ситуации находится методом подбора. По мере изменения температуры и атмосферного давления производят корректировку, добиваясь приемлемого результата. В комплект механического клапана входит прочный шнур, который крепится к управляющему рычагу. Благодаря этому манипулировать прибором можно из обычного положения, стоя на полу;
автоматические. Эти устройства калибруются на заводе-изготовителе. Начальные параметры выставляются таким образом, чтобы гигроскопичный датчик регулировал степень сужения задвижки по мере необходимости, без вмешательства человека. Изменения температуры, влажности, силы ветра в окружающей среде улавливаются чутким сенсором, который приводит уровень естественной вентиляции в нужное состояние. Для того чтобы внутри щелевого клапана не образовывался конденсат, конструкция устроена так, что воздух снаружи не встречается с внутренними потоками.
Установка приточного клапана
Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.
Для этого нужны:
- строительный нож;
- отвёртка;
- рулетка.
В комплекте для монтажа поставляются:
- приточный клапан;
- крепёж;
- уплотнитель.
Установка на окно осуществляется в несколько этапов:
- Рама размечается под крепление клапана. Устройство, как правило, располагают посередине.
- Отрезается размеченный уплотнитель окна.
- Размеры с рамы переносятся на поверхность створки. Также срезается уплотнитель и удаляется.
- В образовавшийся паз створки окна вкладываются 3 небольших отрезка уплотнителя. Они размещаются в местах, предназначенных для фиксации клапана шурупами.
- Корпус приточного клапана освобождается от защитной плёнки, подготавливается двусторонний скотч для фиксации прибора к раме.
- Вентиляционное устройство фиксируется вначале на скотч, а затем — саморезами через подготовленные отверстия.
В промежутки укреплённых участков закладывается уплотнитель.
Устройство вентиляции в помещениях

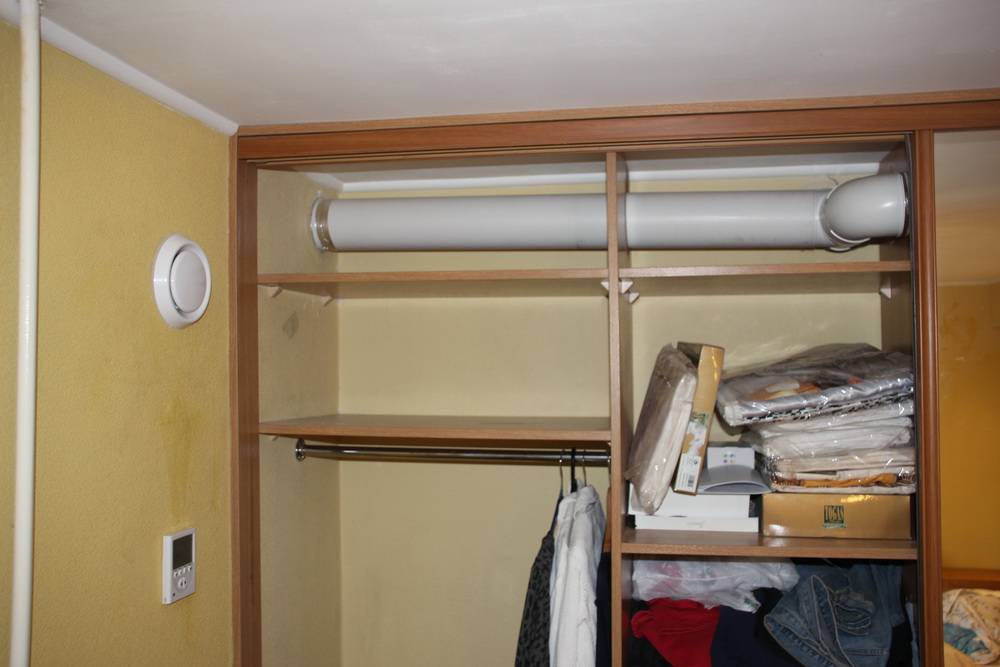

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции, заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.
Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок.
Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.
Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.
Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.
Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.
В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.
Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.
Комплектующие систем
На сегодняшний день есть наборный и моноблочный тип приточно-вытяжных систем. Состоять вентиляционное оборудование может из единого цельного корпуса, и при монтаже такой вентиляционной системы не понадобиться выполнять сложной работы. Установку просто закрепляют на стене, а затем подключают воздуховод и необходимое электропитание. При этом стоимость вентиляции в разы превышают цену на наборный тип системы.
Для комплектации самостоятельными силами обычно выбирают специальные вентиляторы, то есть один устанавливается для забора, другой – для удаления отработанного воздуха. Можно выбрать канальную, осевую, с клапаном или центробежную модель. Данное устройство создаст поток правильного направления.
По конструкции системы вентиляции можно разделить на две отдельные группы, то есть независимый тип устройств с выбросом отработанного воздуха и установки со специальными каналами приема. Все комплектующие воздуховодов соединяют фасонными элементами. В основном применяются пластиковые трубы либо используются шахты, строительство которых было предусмотрено в доме заранее. Эти шахты обычно располагаются в стенах дома. Кстати, при их помощи производится внутреннее воздухораспределение.
Рассмотрим основные необходимые комплектующие элементы.
- Решетки, предназначенные для забора воздуха. Именно они будут препятствовать проникновению разнообразных сторонних предметов внутрь вентиляционного канала.
- Фильтр, созданный для улавливаний сторонних неприятных запахов, насекомых и пыли.
- Особый вид клапана, предназначенный для урегулирования поступающего объема всего наружного воздуха.
Устройство канализации частного дома
Частные жилые строения, в отличие от муниципального жилья, обладают индивидуальными особенностями. Поэтому схему канализации частного дома не всегда удаётся сопоставить с типовыми муниципальными проектами. Можно лишь заимствовать отдельные решения.
Городская муниципальная недвижимость в обязательном порядке оснащена внутренней канализацией с вентиляцией. Проекты же частного домостроения нередко исключают такой подход.
В результате нарушается важная функция эксплуатации канализации – блокирование выхода канализационных испарений во внутреннюю часть помещений.
Проекты современного жилья в частном секторе стараются по возможности реализовать с подключением бытовой канализации к централизованной магистрали. Автономные схемы, тем не менее, являются преобладающими в частных домах
Рассматривается вопрос вентиляции канализационных сетей, как правило, применительно к внутренним коммуникациям. Сюда относятся все линии стоков, смонтированных непосредственно внутри зданий.
При этом, исходя из классификации собираемых стоковых вод, канализационные системы подразделяются на три типа:
- бытовые (хозяйственно-фекальные);
- дождевые (ливневые);
- производственные (промышленные).
Бытовые хозяйственно-фекальные коммуникации, в свою очередь, делят на централизованные и автономные системы. Многие проекты частных домов выполнены и выполняются под автономный тип.
Правда на современном этапе возведения частной жилой недвижимости её владельцы всё чаще стараются подключать домашнюю канализацию к централизованным линиям. Рекомендуем ознакомиться со всеми схемами локальной канализации загородного дома, популярными среди пользователей.
Внутренние бытовые коммуникации традиционно содержат следующие сантехнические приборы:
- раковины и ванны;
- унитазы, писсуары и биде;
- душевые кабины.
Весь этот набор объединяет система трубопроводов, куда также входят вентиляционные стояки, коллекторы, подводки, обратные клапаны и прочие компоненты, призванные обеспечивать полноценную функциональность внутренней канализации.
