Виды стропильных систем для двухскатных крыш
Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.
Висячая стропильная система двухскатной крыши
Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.
Наслонная стропильная система двухскатной крыши
Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.
Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:
- симметричная двухскатная крыша;
- ассиметричная двухскатная крыша;
- двухскатная ломаная крыша.
Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.
Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

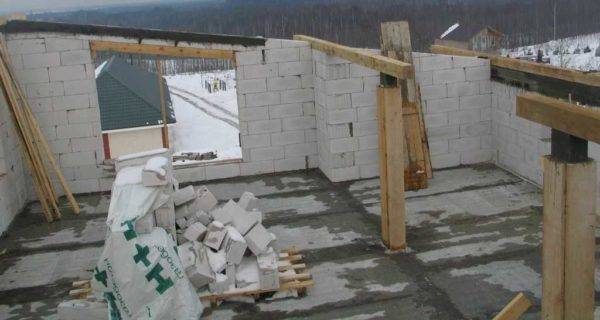

Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона
Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладка стропил
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Стропила уложены
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.
Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате
Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
Этапы возведения крыши для бани
Крышу возводят уже после того, как полностью построены стены бани. Принципы возведения крыши бани такие же, как и для обычных зданий: сначала укладывается мауэрлат, затем устанавливается стропильная система, затем крепится обрешетка, а на окончательной стадии работ конструкция перекрывается кровельным материалом.
Мауэрлат и стропильная система
На первом этапе работ следует выровнять выступающие концы мауэрлата, ведь именно эти бревна будут служить опорой для стропильных ног. Чем тщательней будут проведены измерения и чем ровнее обрезаны бревна, тем быстрее и легче будет возведена стропильная система.
Нужно измерить все выступающие части мауэрлата и определить наименьшее значение. На бревнах, расположенных по краям конструкции, сделать отметку наименьшего значения и вбить туда гвозди. Натянуть шнур между двумя бревнами на противоположных концах, сделать отметки на всех остальных частях и отпилить излишки бревен. После чего можно смело приступать к монтажу стропильной системы.
Перед установкой стропильной системы на мауэрлат следует настелить черновой настил, по которому можно будет ходить. Настил можно сделать из любых досок.
Стропильную систему делают согласно параметрам крыши, обозначенным в проекте бани. Те части стропил, которые опираются на балки мауэрлата, пропитывают специальным гидроизоляционным средством, затем заворачивают в рубероид, вставляют в заранее подготовленные пазы и надежно прикрепляют к стенам с помощью металлических скоб или шпилек.
Подкровельная конструкция
На готовую стропильную систему монтируют подкровельную конструкцию — она помогает надежно прикрепить непосредственно кровлю, передает на стропила внешнюю нагрузку и обеспечивает хорошую вентиляцию в пространстве под крышей.
Подкровельная конструкция состоит из таких элементов:
— чернового настила;
— гидроизоляции;
— контробрешетки;
— обрешетки.
Черновой настил несет на себе огромную функциональную нагрузку. На настил накладывают гидроизоляционный материал и крепят контробрешетку. Кроме того, вместе с обрешеткой настил образует фронтонные свесы длиной от 60 см.
Черновой настил делают из фанеры, досок, ОСП или необрезной доски. Щели между досками не должны превышать 2 см, поэтому при укладке настила необходимо подгонять выступающие участки и минимизировать возможность появления зазоров.
На черновой настил укладывается гидроизоляция. Для чердачной крыши подойдет любой рулонный гидроизоляционный материал, обладающий достаточной устойчивостью к влаге. Полосы гидроизоляционного материала укладываются на настил горизонтально с нахлестом 15-20 см. На утепленные мансарды рекомендуется выбирать материал, пропускающий пар.
На гидроизоляционный слой набивается контробрешетка. Для этого используются бруски длиной 70 см и сечением около 30 мм на 70 мм. На контробрешетку, начиная с самого низа, набивается обрешетка — бруски сечением 50х50 мм или 40х60 мм. Схема обрешетки для всех видов кровельного материала одинакова, главное отличие конструкций — в расстоянии между отдельными брусками. Так, к примеру, под шифер бруски кладут на расстояние 50 см друг от друга, под ондулин — до 60 см, под профнастил или металлочерепицу — 35 см.
Завершающий этап устройства крыши бани — монтаж кровельного материала. При выборе кровельного покрытия следует учитывать такие факторы:
— прочность и надежность: материал должен обладать достаточной устойчивостью к ветру, атмосферным осадкам;
— функциональность и долговечность: добротное покрытие защищает сооружение от попадания снега и дождя, продлевает срок службы стен здания; чем выше эксплуатационный срок материала, тем дольше будет лежать крыша, требуя только поточного ухода и промежуточного ремонта;
— основной кровельный инструмент;
— хорошая теплоизоляция: грамотно подобранные гидро- и теплоизоляционные материалы, а также правильный их монтаж удерживают внутри здания тепло зимой, предотвращают намокание и гниение стен.
Грамотные кровельные работы — это надежная крыша для бани на долгие годы. Если при строительстве были учтены все важные моменты, то дальнейшая эксплуатация не потребует значительных материальных расходов, достаточно периодически очищать крышу от наросших растений и мелкого мусора.
Выбор материала для кровли
Материалы для покрытия крыши могут быть листовыми или рулонными. Крыша должна быть качественной и бюджетной. Каждый из материалов подходит под разный уклон крыши.
Таблица: основные характеристики материалов кровельного покрытия
| Материал | Минимальный уголнаклона, град. | Срок службы,лет | Средняя цена,руб. |
| Рубероид | 5 | 5–10 | от 120 за рулон |
| Шифер | 20 | 25–35 | от 150 за лист |
| Профнастил | 8 | 45–60 | от 300 за 1 м2 |
| Ондулин | 30 | 45–60 | от 260 за 1 м2 |
| Металлочерепица | 25 | 50–60 | от 550 за 1 м2 |
Чтобы сэкономить денежные средства, баню можно покрыть обыкновенным шифером или рубероидом. Если банная постройка возводится поблизости с частным домом, то материал для покрытия крыши лучше всего использовать тот же, что и на крыше основного строения.
У каждого кровельного материала есть свои особенности. Их следует учитывать при выборе покрытия кровли.
Ондулин и мягкая черепица
Ондулин и мягкая черепица во многом похожи по своему составу, свойствам и методам укладки. Материалы имеют следующие преимущества:
- широкая цветовая гамма;
- простота установки из-за маленького веса;
- хорошая шумоизоляция;
- устойчивость к перепадам температур;
- небольшой вес. Возведение массивной системы стропил для таких покрытий не требуется;
стойкость к механическим повреждениям.
Недостатки ондулина и мягкой кровли:
- высокая стоимость мягкой черепицы;
- повышенные требования к углу наклона: скаты кровли должны иметь уклон не менее 45°;
склонность к возгоранию ондулина.
Профнастил и металлочерепица
Эти два вида кровельного покрытия также очень похожи по свойствам: они выполняются из одного и того же материала, одинаково монтируются и имеют сходные характеристики по весу и сроку службы. Их преимущества заключаются в следующем:
- широкая гамма цветов;
- длительный период службы;
- простота установки;
- высокая огнестойкость;
- небольшой вес;
- стойкость к перепадам температур, механическим и химическим воздействиям.
Металлочерепица в настоящее время является самым популярным видом кровельного покрытия в индивидуальном строительстве
Недостатки профилированного листа и металлочерепицы:
- низкая звукоизоляция;
- относительно высокая стоимость;
мягкость. По кровле из этих материалов нельзя ходить, а в случае сильного удара материалы заметно деформируются.
Шифер
Шифер — один из самых давно используемых кровельных материалов. Некоторое время назад ему практически не было альтернативы. Его достоинства следующие:
- низкая стоимость;
- стойкость к повреждениям;
- высокая огнестойкость.
Шифер дешевле многих других кровельных покрытий. но выглядит не очень современно и много весит
Недостатки шифера:
- большой вес, в связи с чем необходимо устраивать мощную систему стропил;
- невысокая прочность при минусовой температуре;
- несовременный внешний вид;
- малый срок службы.
Рубероид
Рубероидом обычно кроют крыши сараев или хозяйственных построек. Использовать его для бани можно в том случае, если хочется сэкономить на кровельном покрытии.
Основные преимущества рубероида:
- низкая стоимость;
- простота монтажа.
Однако материал имеет много недостатков. Основными из них являются следующие:
- малый срок службы;
- низкий уровень прочности и пожаробезопасности;
плохая устойчивость к механическим повреждениям.
От выбора кровельного материала зависят необходимые действия по монтажу конструкции обрешётки. Наиболее популярными для бани являются металлочерепица и профнастил, так как эти материалы отличаются прочностью и надёжностью. В некоторых случаях используется ондулин. Он имеет низкую стоимость и отлично подходит для возведения красивого и долговечного строения.
Стропильная конструкция для односкатной крыши
Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.
Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.
Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.
После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.
Для обшивки фронтонов по горизонтали или вертикали также потребуется предварительное сооружение обрешетки с заранее сформированными проемами для дверей и окон.
В завершении всего спектра работ монтируют выбранное хозяином кровельное покрытие, конек защищают или специально изготовленными для его оснащения деталями или полосой оцинкованного железа, подшивают фронтонные и карнизные свесы.
Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.
Строительство двухскатной крыши пошагово
Монтаж мауэрлата двухскатной крыши
Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.
Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.
Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы
Подробнее о закреплении мауэрата рассказано в данном видео

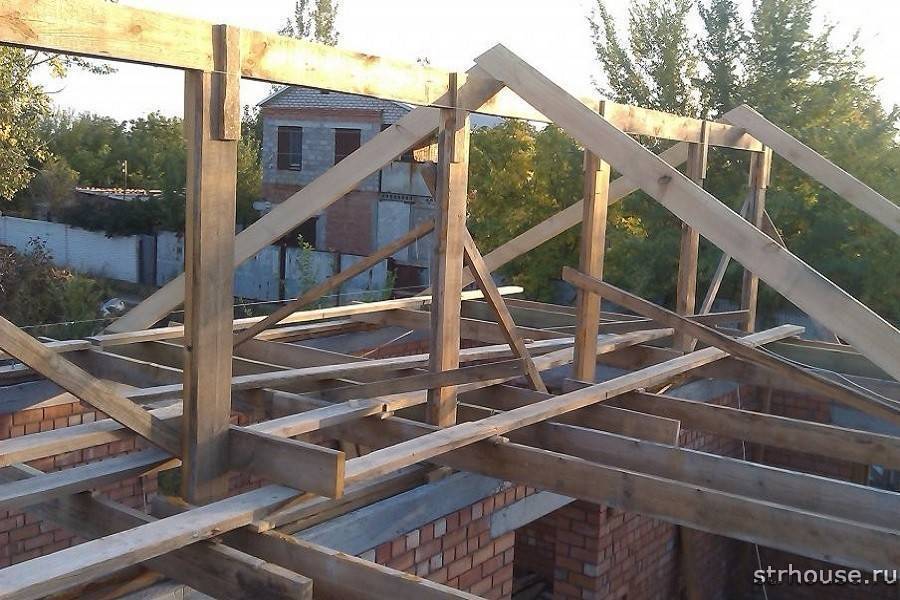

Установка стропил двухскатной крыши
После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.
Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.
После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)
При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб
Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.
После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.
Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.
Обрешетка двухскатной крыши
Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.
После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.
Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.
На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую
Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.
Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.
Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
Выбор материала для кровли
Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).
Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.
Для стропил рекомендуется брать сосновые доски
Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.
Рекомендуемая влажность бруса:
- 20% (если изнутри потолок бани полностью зашит отделочными материалами);
- 23% (если некоторые элементы крыши будут находиться на улице, например, навес над верандой или террасой).
Существует большое количество материалов для покрытия кровли:
- ондулин;
- металлочерепица;
- мягкая черепица;
- рубероид;
- шифер;
- еврошифер;
- металлопрофиль.

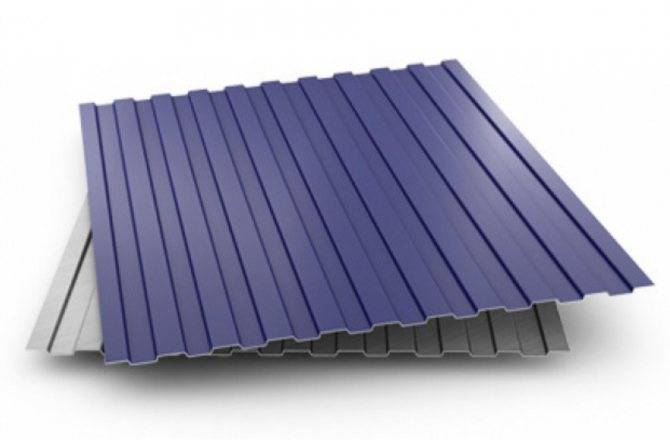

Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы — это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.
Для кровли используется тонкий профнастил
Преимущества этого материала:
- высокие эксплуатационные качества;
- простота монтажа (листы легко подобрать по точному размеру ската кровли);
- небольшой вес;
- доступная цена.
Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).
Преимущества металлочерепицы:
- высокая степень устойчивости к коррозии;
- прекрасное звукопоглощение, которое обеспечивает многослойность материала;
- длительный срок службы (около 50 лет);
- прекрасный внешний вид.
Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.
Металлочерепица идеально подходит для устройства кровли
Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.
Рубероид подходит для устройства односкатной крыши
Шифер — доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе
Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах
Еврошиферимеет привлекательный вид
Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники — покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.
Обычный шифер также подойдёт для устройства кровли
